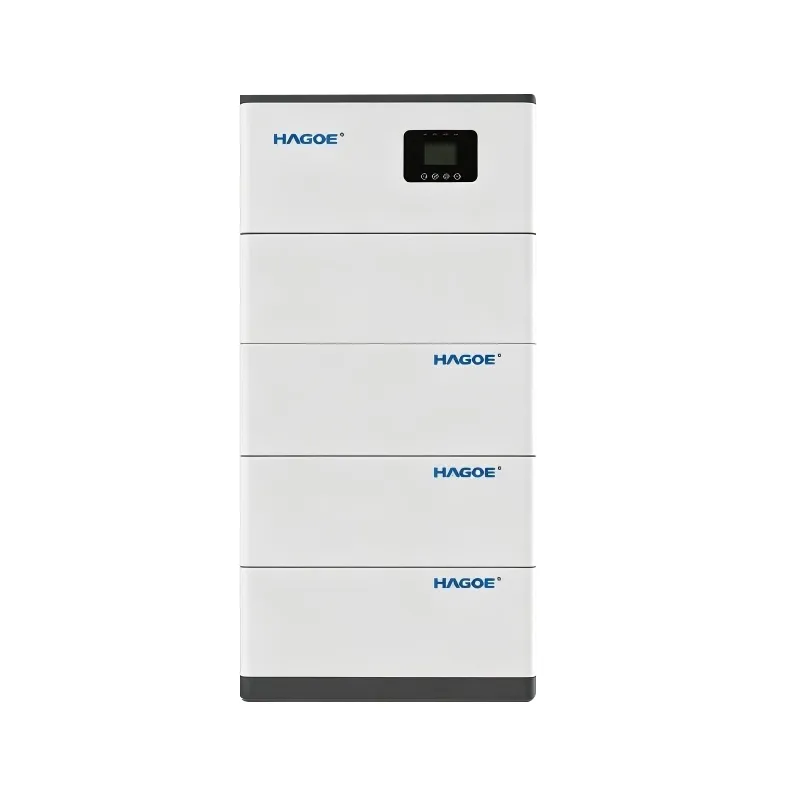

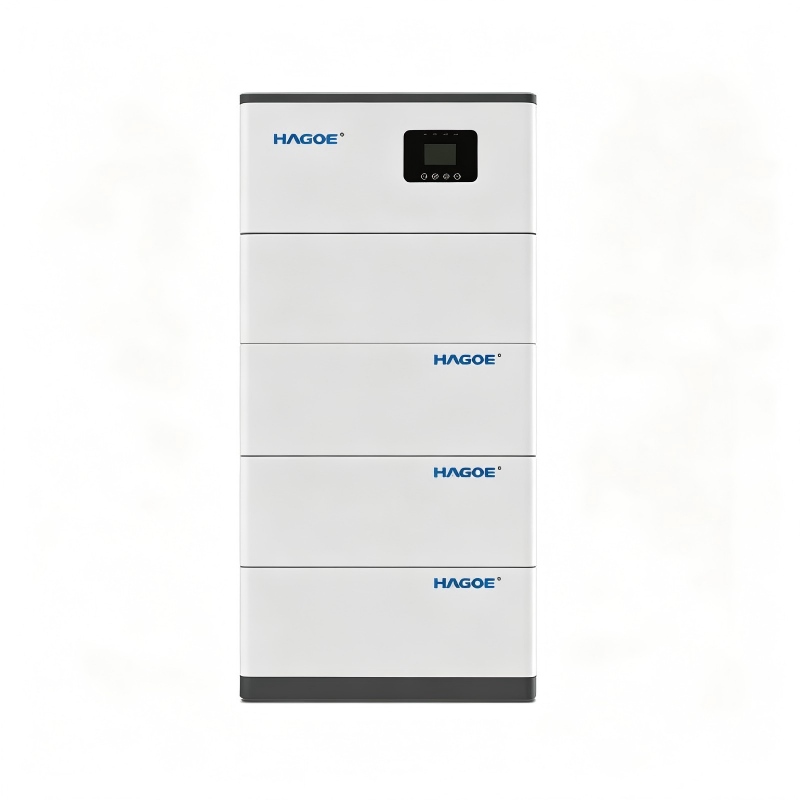

Kotienergian varastointivirtalähde

Kodin energian varastointivirtalähde on enemmän kuin akku. Se on integroitu energiajärjestelmä, joka yhdistääakun varastointi, BMS, tehonmuunnos ja EMS-energianhallinta.

Päivän aikana aurinkosähköjärjestelmän tuottama ylimääräinen sähkö voidaan varastoida sen sijaan, että sitä käytettäisiin välittömästi. Varastoitua energiaa voidaan sitten purkaa illalla, sähköhuippujen aikana tai kun sähköverkko ei ole käytettävissä.

Täydellisen asuinrakennuksen energian varastointijärjestelmän on siksi pystyttävä hallitsemaan kolmea ydintoimintoa:

Energian varastointi → Virranmuunnos → Energianhallinta

HAGOE yhdistää nämä toiminnot modulaariseen alustaan, jolloin järjestelmä voi toimia sekä kotitalouden varavirtalähteenä että älykkäänä energianhallintaratkaisuna.

Tuotteen kokoonpano

Sertifiointistandardit
CE, FCC, ROHS

Kuinka HAGOE Home Energy Storage System toimii?

Auringontuotanto → Energianhallinta → Akun varastointi → Kodin kuormitukset

HAGOE-kodin energiavarastojärjestelmä voi toimia kotitalouden energiarakenteen ja sähkötariffiehtojen mukaan.

Tyypillisessä aurinko-plus-varastosovelluksessa aurinkoenergia tuottaa ensin kotitalouden kuormituksen päiväsaikaan. Ylimääräinen PV-teho ohjataan sitten akkuun. Ilta- tai huipputariffijaksojen aikana EMS ohjaa akun purkautumista määritellyn energiastrategian mukaisesti.

Kun aurinkoenergian tuotanto ei ole riittävää, voidaan käyttää myös verkkolatausta riippuen järjestelmän kokoonpanosta.

Verkkokatkon aikana järjestelmä voi siirtyä varakäyttöön vaihtosuuntaajan ja kuorman konfiguraation mukaan ja syöttää virtaa kotitalouksien määrätyille kuormille.

LiFePO4-akkualusta

HAGOE-sarja käyttääLiFePO4-akkutekniikka51,2 V:n nimellisakkualustalla. Varastointikapasiteetti voidaan konfiguroida välillä 5,12 kWh - 20,48 kWh.

Saatavilla olevat kokoonpanot sisältävät:

Järjestelmä on määritelty≥ 80 %jäljellä oleva kapasiteetti 3 000 jakson jälkeen. Todellinen käyttöikä riippuu käyttöolosuhteista, kuten purkaussyvyydestä, ympäristön lämpötilasta, lataus-/purkausnopeudesta ja energianhallintastrategiasta.

Asuinrakennusten energian varastointisovellukset

Aurinkoenergian omakulutus

Varastoi ylimääräistä aurinkoenergiaa päivällä ja pura se yöllä lisätäksesi kotitalouksien aurinkoenergian kulutusta.

Varavirta

Tarjoa varavirtaa valituille kotitalouskuormille sähkökatkosten aikana.

Käyttöajan energianhallinta

Käytä EMS-pohjaisia ​​lataus- ja purkustrategioita vähentääksesi verkon kulutusta korkeiden tariffikausien aikana.

Asuin aurinko + varasto

Integroi asuntojen aurinkosähkön tuotantoon koordinoidaksesi aurinkoenergian tuotantoa, akkujen varastointia ja kotitalouksien kuormitusta.

Integroitu BMS ja EMS

Asuinrakentamisen energian varastointijärjestelmän turvallisuus ja tehokkuus riippuvat muustakin kuin itse akkukennoista.

HAGOE-järjestelmä käyttää BMS-järjestelmää akun toimintaolosuhteiden, mukaan lukien jännitteen, virran ja suojaustilan, seuraamiseen. EMS hallitsee energiavirtaa järjestelmätasolla ja voi määrittää lataus- ja purkustrategiat aurinkosähkön tuotannon, kotitalouksien kysynnän, akun SOC:n ja sähkön käyttöajan mukaan.

Tämä arkkitehtuuri erottaaakun suojaus järjestelmätason energianhallinnasta, jolloin jokainen ohjauskerros voi suorittaa sille aiotun toiminnon.

Järjestelmä tukeeRS485/CAN-yhteysja langaton yhteys Wi-Fin, Bluetoothin ja mobiilisovelluksen kautta järjestelmän valvontaan ja toimintatilaan.

Älykäs energianhallinta sähkön käyttöaikaa varten

Kun käyttöajassa on merkittäviä hintaeroja, asuinrakentamisen energian varastointia voidaan käyttää varavirran lisäksi myös päivittäiseen energiakustannusten optimointiin.

Tyypillinen toimintastrategia voi olla:

Ruuhka-aika → Lataa

Korkea aurinkotuotanto → Varastoi ylijäämäsähköenergiaa

Iltahuippujakso → Purkaus

EMS voidaan konfiguroida vähentämään riippuvuutta verkkosähköstä kalliiden tariffikausien aikana.

Todelliset taloudelliset hyödyt riippuvat paikallisista sähkötariffeista, aurinkosähkön tuotannosta, kotitalouksien kuormitusprofiileista, järjestelmän tehokkuudesta ja akun kiertostrategiasta. Siksi säästöt tulisi laskea tietyn asennuksen mukaan eikä esittää kiinteänä arvona.

Modulaarinen kapasiteetti erilaisille kotitalouksille

Isompi akku ei välttämättä ole parempi ratkaisu jokaiseen kotiin.

Pienemmän asuinjärjestelmän tarvitsee ehkä tukea vain valaistusta, jäähdytystä, viestintälaitteita ja valittuja pistorasiat. Suuremmat kodit saattavat vaatia lisäkapasiteettia ilmastointiin, pumppuihin, keittiötarvikkeisiin ja muihin kotitalouskuormiin.

HAGOE käyttää modulaarista kapasiteettialustaa, jonka teho vaihtelee 5,12 kWh:sta 20,48 kWh:iin, mikä mahdollistaa järjestelmän konfiguroinnin todellisen kuormituksen ja vaaditun varmuuskopioinnin keston mukaan.

Järjestelmän mitoituksessa tulee ottaa huomioon:

Todellinen kuormitusteho + kriittiset kuormat + vaadittu varmistusaika + käyttökelpoinen akun kapasiteetti + tuleva laajennus

Monikerroksinen akun suojaus

Akun turvallisuus edellyttää suojaa erilaisilta epänormaalilta käyttöolosuhteilta. HAGOE-järjestelmä sisältää useita suojaustoimintoja, mukaan lukien:

ylilämpötila, ylijännite, ylivirta, ylilataus, ylipurkaus, kuorman oikosulku ja ylikuormitussuoja.

Nämä toiminnot käsittelevät epänormaalia akun jännitettä, lataus-/purkausvirtaa, lämpötilan nousua ja lähtöpuolen vikoja.

Asuinrakennusten energian varastoinnissa BMS-suojaus ei korvaa oikeaa asennusta ja ulkoista sähkösuojausta. Sopivat katkaisijat, eristyslaitteet, maadoitus ja asennustavat tulee valita paikallisten sähkövaatimusten mukaisesti.

Kuinka valita oikea kodin energian varastointijärjestelmä

Kodin energian varastointijärjestelmää ei tule valita pelkästään sen 5kWh, 10kWh tai 20kWh yleiskapasiteetin perusteella. Parempi tekninen lähestymistapa on tunnistaa ensin kriittiset kuormat ja laskea sitten tarvittava teho ja tallennuskapasiteetti.

Tyypillisiä varmuuskopiolatauksia voivat olla:

Jääkaappi + valaistus + Wi-Fi-reititin + turvajärjestelmä + tietokone + valitut pistorasiat

Jos mukana on ilmastointilaitteita, pumppuja, lämmityslaitteita tai muita suuritehoisia laitteita, järjestelmän nimellisteho, käynnistysvirta ja invertterin lähtökyky on myös arvioitava.

Valmistus- ja suunnittelukyky

Vuonna 2008 perustettu Hagoe Electric Technology Co., Ltd. on kansallinen korkean teknologian yritys, joka yhdistää T&K:n, suunnittelun, valmistuksen, myynnin ja maailmanlaajuisen palvelun.

Yli 18 vuoden kokemuksella tehoelektroniikasta, sähkönjakelujärjestelmistä ja uusista sähkölaitteista, yhtiöllä on rekisteröity pääoma 51 miljoonaa RMB, ja sillä on yli 34 kansallista patenttia.

HAGOE:n uusi energiaportfolio sisältää aurinkoenergian varastointijärjestelmiä, aurinkoinvertterit, älykkäät DC-järjestelmät ja integroidut ulkovoimajärjestelmät. Home Energy Storage Power Supply on siksi osa laajempaa sähkötekniikkaa ja energianhallintaa sen sijaan, että sitä kehitettäisiin erillisenä akkutuotteena.

Laadunvalvonta kodin energianvarastointijärjestelmiin

Energian varastointijärjestelmän laadunvalvonnan on katettava akku, tehoelektroniikka ja koko järjestelmä sen sijaan, että keskittyisi vain yksittäisiin kennoihin.

HAGOE käyttää valmistus- ja laatuprosessejaan ISO9001-laatujärjestelmän mukaisesti, jota tukevat ISO14001- ja ISO45001-johtamiskäytännöt.

Tuotantoprosessi sisältää:

Saapuva tarkastus → Akkumoduulin kokoonpano → BMS-liitäntä ja tarkastus → Sähköasennus → Järjestelmän käyttöönotto → Suojauksen tarkistus → Vanhenemistesti → Lopputarkastus

Kansainvälisiin projekteihin HAGOE voi toimittaa tekniset tiedot, tarkastusasiakirjat, sertifiointiasiakirjat, asennusoppaat ja vientiasiakirjat projektin vaatimusten mukaisesti.

Miksi valita HAGOE Home Energy Storage?

Sähkötekniikan tausta

HAGOE on toiminut sähkövoimajärjestelmissä ja tehoelektroniikassa vuodesta 2008 lähtien tarjoten teknisen perustan akkukokoonpanon lisäksi.

Integroitu energiatekniikka

Tuotevalikoima kattaa UPS:t, älykkäät DC-järjestelmät, aurinkoinvertterit, aurinkoenergian varastoinnin ja integroidut tehojärjestelmät, minkä ansiosta HAGOE ymmärtää varastoinnin, muuntamisen, jakelun ja kuormituksen välistä vuorovaikutusta.

Modulaarinen arkkitehtuuri

5,12–20,48 kWh:n kokoonpanoalue mahdollistaa tallennuskapasiteetin sovittamisen kotitalouksien eri kuormitusprofiileihin.

Akun hallinta

Integroitu BMS tarjoaa useita akun suojaustoimintoja, kun taas EMS hallitsee järjestelmätason energiavirtaa ja toimintastrategioita.

Kansainvälinen projektituki

HAGOE tarjoaa teknisen valinnan, räätälöidyn ratkaisun suunnittelun, dokumentoinnin, tuotannon seurannan, tarkastusasiakirjat, asennusohjeet ja teknisen etätuen ulkomaisille asiakkaille.

FAQ

Mitä eroa on kodin energiaa varastoivalla akulla ja täydellisellä kodin energian varastointijärjestelmällä?

Akku varastoi pääasiassa tasavirtaa. Täydellinen kodin energian varastointijärjestelmä sisältää myös akunhallinnan, virranmuunnoksen, energianhallinnan, valvonnan ja suojaustoiminnot. Siksi koko järjestelmä voi olla vuorovaikutuksessa aurinkoenergian, kotitalouksien kuormituksen ja sähköverkon kanssa.

Voiko kotienergian varastointivirtalähde toimia aurinkopaneelien kanssa?

Kyllä. Järjestelmässä on 125–500 V aurinkolataustulo, ja se voidaan konfiguroida kotitalouksien aurinkoenergian varastointisovelluksiin. Lopullinen aurinkosähkökokoonpano tulee sovittaa taajuusmuuttajan teknisiin tietoihin ja paikallisiin asennusolosuhteisiin.

Kuinka kauan 10 kWh:n akku voi toimia kotonani?

Riippuu todellisesta kuormituksesta. Esimerkiksi teoreettinen 10 kWh:n energiakapasiteetti vastaisi noin 2 kW:n keskimääräistä kuormitusta viiden tunnin ajan ennen kuin otetaan huomioon muunnoshäviöt, käyttökelpoinen SOC-alue, akun suojausrajat ja muut järjestelmähäviöt.

Voidaanko järjestelmää käyttää ilman aurinkopaneeleja?

Invertterin kokoonpanosta riippuen järjestelmää voidaan käyttää verkkolataus- ja varakäyttösovelluksiin ilman PV:tä. Aurinkoenergian integrointi voidaan lisätä, kun järjestelmä on konfiguroitu PV-tuloa varten.

Kuinka monta jaksoa akku tukee?

Määritetty tuotteen suorituskyky on vähintään 80 % jäljellä olevasta kapasiteetista 3 000 jakson jälkeen. Akun todellinen käyttöikä riippuu purkautumissyvyydestä, käyttölämpötilasta, lataus-/purkausnopeudesta ja käyttöstrategiasta.
