Pienjännitekojeistoa käytetään sähkövirran jakamiseen, ohjaamiseen, suojaamiseen ja valvontaan sähköntuotannon, sähköasemien, teollisuuslaitosten, liikerakennusten ja infrastruktuurihankkeiden pienjännitepuolella.
Insinööriprojektissa pienjännitekojeiston valinta ei ole pelkästään alhaisimman hinnan tai suurimman nimellisvirran valinta. Kaapin rakenne vaikuttaasyöttölaitejärjestely, huoltopääsy, piiritiheys, moottorin ohjaus, laajennusjoustavuus, asennustila ja käyttöturvallisuus.
HAGOE Electric Technology Co., Ltd. tarjoaa neljä vakiintunutta pienjännitekojeistokokoonpanoa:
Kolme ensimmäistä yhdistetään yleensä ulos vedettäviin/modulaarisiin kokoonpanoihin, kun taas GGD on kiinteätyyppinen kaappi.
Sen sijaan, että käsittelisi näitä neljää mallia keskenään vaihdettavina, HAGOE valitsee kaappirakenteen projektin jakeluarkkitehtuurin, kuormitusominaisuuksien, huoltovaatimusten, käytettävissä olevan tilan ja tulevan laajennussuunnitelman mukaan.

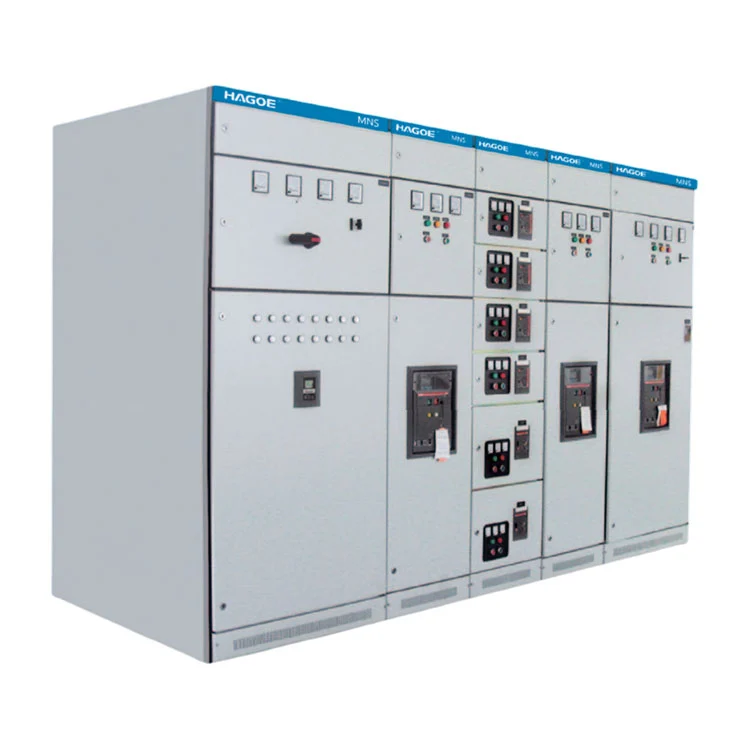

MNS on modulaarinen pienjännitekojeistoalusta, joka soveltuu projekteihin, joissakorkea piiritiheys, ulosvedettävät yksiköt, toiminnan joustavuus ja huollettavuusovat tärkeitä.
Sen modulaarinen arkkitehtuuri mahdollistaa eri toiminnallisten yksiköiden järjestämisen samaan kojeistojärjestelmään. Konfiguraatiosta riippuen MNS-järjestelmiä voidaan käyttää tehonjakoon, moottorin ohjaukseen, loistehon kompensointiin ja muihin pienjännitesovelluksiin.
MNS soveltuu erityisen hyvin suuriin teollisuustiloihin, sähköinfrastruktuuriin, liikerakennuksiin ja projekteihin, joissa kojeistossa on ehkä oltava useita toiminnallisia piirejä.
GCS on ulosvedettävä pienjännitekojeistokokoonpano, jota käytetään yleisestivirranjakelu, moottorin ohjaus ja keskitetty sähköohjaus.
Sen modulaarinen laatikkorakenne mahdollistaa yksittäisten toiminnallisten yksiköiden käytön ja huollon käsittelemättä koko kaappia yhtenä kiinteänä kokoonpanona. Tämä voi olla hyödyllistä, kun useita syöttölaitteita tai moottoripiirejä on järjestettävä suhteellisen kompaktiin jakelujärjestelmään.
GCS:ää harkitaan yleisesti teollisuuslaitoksissa, voimalaitoksissa, petrokemian laitoksissa, metallurgiassa, tekstiilien tuotannossa ja suurissa rakennuksissa.

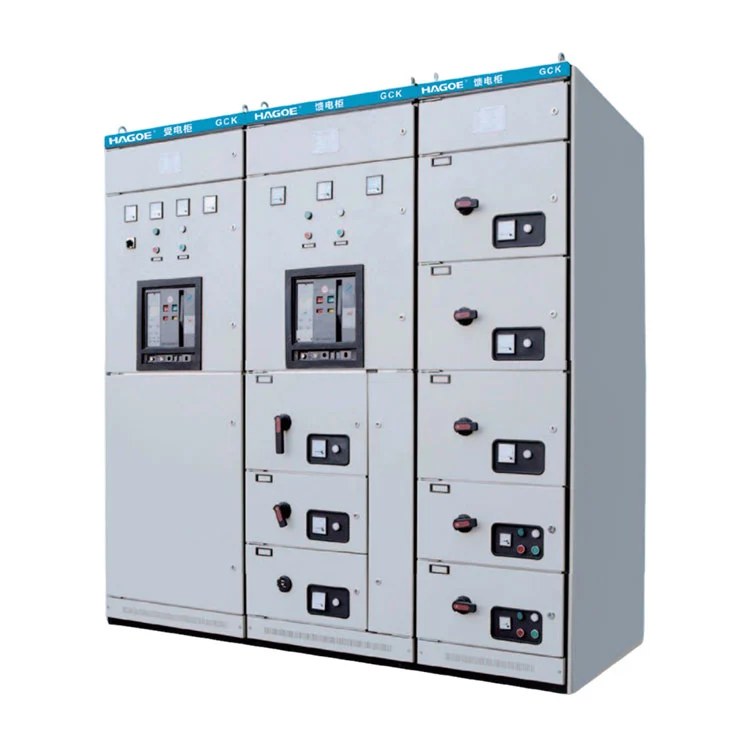

GCK on ulos vedettävä pienjännitekojeistokokoonpano, joka on suunniteltu ympärilletehonjakelu ja moottorin ohjaus.
Verrattuna erittäin modulaarisiin kaappiarkkitehtuureihin, GCK valitaan usein projekteihin, joissa tarvitaan käytännöllistä tehonjakelun, moottorin ohjauksen ja keskitetyn ohjauksen yhdistelmää ilman tarpeettoman monimutkaista kaappikokoonpanoa.
Tyypillisiä sovelluksia ovat teollisuustuotantolaitokset, jakelujärjestelmät, moottorinohjauskeskukset ja projektit, joissa useita lähteviä piirejä on hallittava keskitetystä kojeistosta.

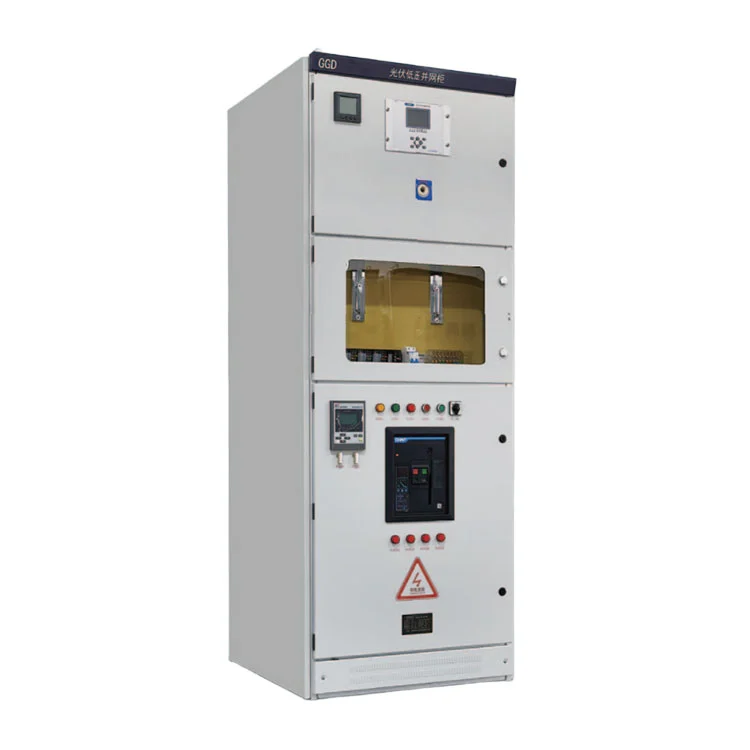

GGD käyttää erilaista lähestymistapaa kuin yllä olevat irrotettavat kokoonpanot. Se on akiinteä tyyppinen pienjännitekaappi, joten se soveltuu projekteihin, joissa päävaatimus on luotettava ja suoraviivainen virranjakelu mieluummin kuin toistuva laatikkoyksikön vaihto tai tiheä modulaarinen toiminta.
Sen kiinteä sisäjärjestely voi olla edullinen tavanomaisissa jakeluhuoneissa, sähköasemissa, teollisuuslaitoksissa ja muissa asennuksissa, joissa piirikokoonpano on suhteellisen vakaa.
GGD voi tarjota käytännöllisen kiinteän kaappiratkaisun projekteihin, joissa on ennakoitavissa olevat syöttölaitteet ja rajoitetut vaatimukset yksiköiden usein vaihtamiselle.
Tuotevalinnan tulee alkaa sähköjärjestelmästä kaapin nimen sijaan.
Irrotettavaa kokoonpanoa, kuten MNS, GCS tai GCK, voidaan harkita, jos yksittäiset toiminnalliset yksiköt on eristettävä, poistettava, tarkastettava tai vaihdettava.
Modulaarinen kaappiarkkitehtuuri voi tarjota enemmän joustavuutta useiden syöttölaitteiden ja toiminnallisten yksiköiden järjestämiseen käytettävissä olevan asennustilan sisällä.
Kiinteitä GGD-kytkinlaitteita voidaan harkita, kun piirit eivät vaadi yksiköiden toistuvaa irrottamista ja projektissa on etusijalla suora kiinteä jakelu.
Valinnassa tulee ottaa huomioon syöttökapasiteetin lisäksi myösmoottorin käynnistysominaisuudet, kontaktorien järjestely, suojaus, ohjauspiirit ja MCC-vaatimukset.
Alkuperäisessä kaappiasettelussa tulee varata riittävästi tilaa ja toiminnallista kapasiteettia tulevia syöttölaitteita, lisäkuormia tai jakeluarkkitehtuurin muutoksia varten.
| Kojeistot | Rakennesuunta | Suunnittelun pääpaino | Tyypillinen sovellus |
|---|---|---|---|
| MNS | Modulaarinen / irrotettava | Piiritiheys ja joustava konfiguraatio | Teollisuuslaitokset, suuret jakelujärjestelmät |
| GCS | Irrotettava / modulaarinen | Jakelu ja moottorin ohjaus | Teollisuus- ja voimalaitokset |
| GCK | Nostettavissa | Käytännöllinen jakelu ja moottorin ohjaus | Teollinen jakelu, MCC |
| GGD | Korjattu | Vakaa perinteinen jakelu | Jakeluhuoneet, sähköasemat, teollisuustilat |
Huomautus: Todelliset arvot, suojausluokka, lokerot, laatikoiden kokoonpano, virtakiskojärjestelyt ja komponenttien valinta riippuvat erityisistä suunnittelu- ja projektivaatimuksista. Tuotteen kokoonpano on vahvistettava sovellettavien teknisten eritelmien ja projektistandardien mukaisesti.
HAGOE:n pienjännitekojeistoliiketoimintaa tukee sen laajempi sähkölaitteiden valmistuskapasiteetti.
Yritys perustettiin vuonna2008 Wenzhoussa, Zhejiangin osavaltiossa, ja sillä on enemmän kuin18 vuoden kokemusvoimansiirrossa ja jakelussa, tehoelektroniikassa, teollisuusautomaatiossa ja uuden energian sähkölaitteissa.
Sen tuotantoresursseja ovat mmlaserleikkauslaitteet, CNC-taivutuskoneet, automatisoidut lävistyslaitteet, SMT-tuotantolinjat, ikääntymistestijärjestelmät ja sähköiset testauslaitteet.
Kojeiston valmistuksessa tämä yhdistelmä on tärkeä, koska kaapin laatu ei riipu pelkästään valituista sähkökomponenteista vaan myöslevyn tarkkuus, kiskojen järjestely, kokoonpanon laatu, johdotuksen yhtenäisyys, eristys, mekaaninen toiminta ja lopullinen sähkötestaus.
HAGOE toimii allaISO9001, ISO14001 ja ISO45001hallintajärjestelmät ja voi tarjota asiaankuuluvat tuotedokumentaatiot, tarkastusasiakirjat, sertifiointiasiakirjat ja tekniset tiedostot projektin vaatimusten mukaisesti.
