HAGOEtarjoaa suunniteltuja tasavirtaratkaisuja sähköasemille, voimalaitoksille, teollisuuslaitoksille ja muulle kriittiselle sähköinfrastruktuurille. TheGZDW DC-virtalähdepaneeliintegroi AC/DC-muunnoksen, akun latauksen, DC-jakelun, eristyksen valvonnan ja älykkään valvonnan tarjoamaan vakaata lisätasavirtaa suoja-, ohjaus-, automaatio- ja viestintäjärjestelmille.
Artikkelin tiivistelmä:Luotettava DC-apuvirtajärjestelmä on välttämätön aina, kun suojareleiden, katkaisijoiden, automaatiolaitteiden ja tietoliikennelaitteiden on pysyttävä toiminnassa. Tässä artikkelissa kerrotaan, kuinka GZDW-järjestelmä toimii, sen tärkeimmät tekniset ominaisuudet, akkuvaihtoehdot, älykkäät valvontatoiminnot, sovellusskenaariot ja keskeiset tekijät, jotka on otettava huomioon valittaessa projektikohtaista kokoonpanoa.
Sisällysluettelo
- Mikä on GZDW DC -virtalähdepaneeli?
- Miten järjestelmä toimii?
- Tärkeimmät tekniset parametrit
- Kuinka akkuvaihtoehdot vaikuttavat järjestelmän suunnitteluun?
- Miksi älykäs seuranta on tärkeää?
- Missä järjestelmää käytetään?
- Mitä ostajan tulee ottaa huomioon ennen valintaa?
- Valmistus, testaus ja laadunvarmistus
- FAQ
- Johtopäätös

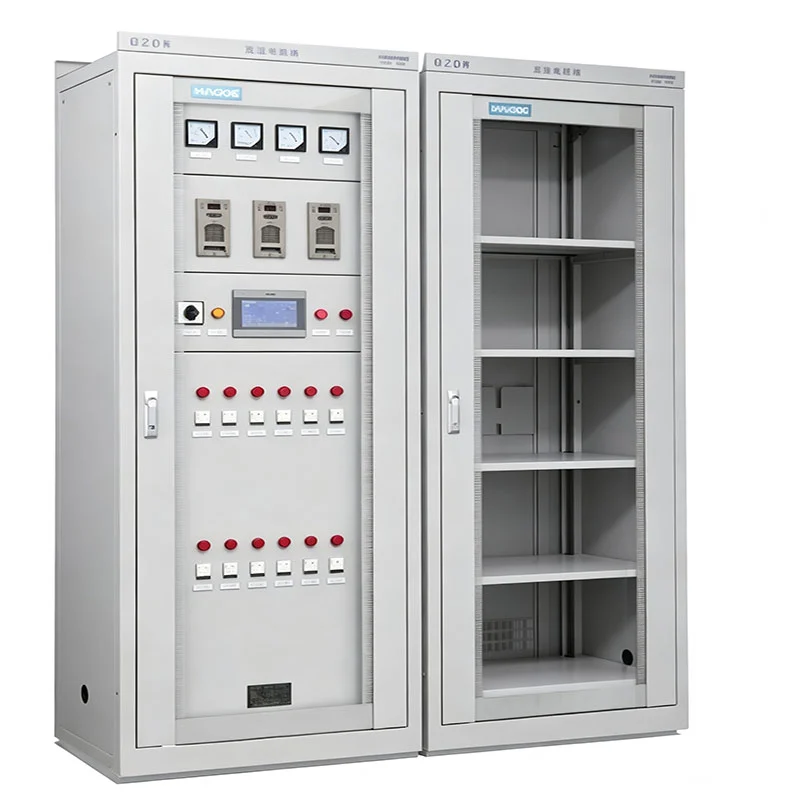

Mikä on GZDW DC -virtalähdepaneeli?
GZDW-järjestelmä on integroitu DC-käyttötehoratkaisu, joka on suunniteltu ylläpitämään luotettavaa tasavirtalähdettä kriittisille sähkölaitteille. Sen sijaan, että se toimisi vain akkulaturina, se voi yhdistää tasasuuntauksen, latauksenhallinnan, akun tarkastuksen, tasavirtajakelun, eristyksen valvonnan, hälytykset, tiedonsiirron ja järjestelmän valvonnan yhteen koordinoituun kaappiin.
Sähköasemilla ja voimalaitoksilla tasavirtaa tarvitaan yleisesti releen suojaukseen, katkaisijoiden toimintaan, signalointiin, automaatioon ja muihin toisiopiireihin. Jos DC-lisäjärjestelmä ei ole käytettävissä, siitä riippuvainen laite ei välttämättä toimi tarkoitetulla tavalla normaaleissa kytkennöissä tai epänormaaleissa käyttöolosuhteissa.
HAGOE-kokoonpano tukee yleisiä DC-järjestelmävaatimuksia, mukaan lukien 110 V ja 220 V, kun taas 48 V kokoonpanot voidaan myös suunnitella projektivaatimusten mukaan. Akkuteknologiat voivat sisältää lyijyhappo-, litium- ja Ni-Cd-ratkaisuja.
Miten järjestelmä toimii?
Täydellinen tasavirtajärjestelmä sisältää tavallisesti useita toisiinsa kytkettyjä toiminnallisia osia. Jokainen osa suorittaa tietyn tehtävän ja edistää samalla järjestelmän yleistä saatavuutta ja ylläpidettävyyttä.
- AC syöttö ja korjaus:Vaihtovirta muunnetaan säädetyksi tasavirraksi latausmoduulien kautta.
- Akun lataus:Järjestelmä voi tukea latauksenhallintatoimintoja, kuten kelluvaa ja tasauslatausta.
- Akun varmuuskopiointi:Akkupankki tarjoaa varastoitua tasavirtaa, kun normaali AC-tulo ei ole käytettävissä.
- DC-jakelu:Riippumattomat syöttöpiirit jakavat tasavirtaa suojaamiseen, ohjaukseen, automaatioon ja muihin kuormiin.
- Eristyksen valvonta:Järjestelmä voi valvoa haaran eristysolosuhteita ja antaa hälytyksiä, kun epänormaaleja olosuhteita ilmenee.
- Älykäs valvonta:Toimintaparametreja, hälytyksiä, kytkentätiloja ja historiallisia tapahtumia voidaan valvoa integroidusta käyttöliittymästä.
Modulaarinen latausarkkitehtuuri mahdollistaa myös useiden latausmoduulien konfiguroinnin rinnakkain. Tämä lähestymistapa voi tukea redundanssia ja yksinkertaistaa ylläpitoa verrattuna järjestelmään, joka on rakennettu yhden latausyksikön ympärille.
Tärkeimmät tekniset parametrit
Projektin vaatimukset vaihtelevat tasavirtakuorman, akun kapasiteetin, autonomiaajan, syöttölaitteen määrän, tietoliikennearkkitehtuurin ja asennusolosuhteiden mukaan. Seuraavat tekniset tiedot edustavat saatavilla olevaa HAGOE-alustaa eikä yleistä kokoonpanoa jokaiselle projektille.
| Parametri | Tyypillinen HAGOE-spesifikaatio |
|---|---|
| Nimellistulojännite | AC 380V ±20 % |
| Nimellistaajuus | 50 Hz ±10 % |
| Nimellinen DC-lähtö | DC 110V / DC 220V |
| Lähtöjännitealue | DC 90-130V / DC 180-260V |
| Latausmoduulin virta | 5A, 10A, 20A tai 30A moduulista riippuen |
| Valvontanäyttö | HG-E5 7 tuumaa / HG-E6 10,4 tuumaa |
| Viestintärajapinnat | RS232 / RS485 / RJ45 |
| Viestintäprotokollat | MODBUS / IEC61850 / CDT valinnainen |
| Historialliset kirjat | Yli 500 000 vika- ja toimintatietuetta |
| Kaapin mitat | 800 × 600 × 2260 mm / 2360 mm |
EPC- tai sähköprojektissa lopullinen latauskapasiteetti, akun kapasiteetti, syöttölaitteiden, valvontamoduulien ja kaappijärjestelyn määrä tulee laskea todellisen tasavirtakuormituslistan ja järjestelmän suunnittelun perusteella sen sijaan, että se valitaan pelkästään kaapin nimellisistä tiedoista.
Kuinka akkuvaihtoehdot vaikuttavat järjestelmän suunnitteluun?
Akun valinnalla on suora vaikutus varmuuskopioinnin suorituskykyyn, kaapin järjestelyyn, kunnossapidon suunnitteluun, ympäristöön sopeutumiseen ja elinkaarinäkökohtiin. Projektissa tulisi siksi arvioida akku yhdessä laturin ja valvontajärjestelmän kanssa sen sijaan, että sitä käsitettäisiin erillisenä komponenttina.
Lyijyakut
Lyijyakut ovat edelleen käytännöllinen valinta perinteisille sähköasemille ja teollisuussovelluksiin kypsän teknologiansa ja vakiintuneiden huoltokäytäntöjensä vuoksi. Ne voidaan integroida GZDW-järjestelmiin, joissa perinteiset akkukokoonpanot ovat sopivia.
Litium akut
Litiumakkuratkaisuja voidaan harkita silloin, kun suurempi energiatiheys, kompakti asennus tai pienemmät huoltovaatimukset ovat tärkeitä. Akun arkkitehtuurista riippuen voidaan myös määrittää akunhallintajärjestelmän integrointi.
Ni-Cd akut
Ni-Cd-tekniikkaa voidaan harkita vaativissa ympäristöissä, joissa lämpötilansieto ja pitkä käyttöikä ovat tärkeitä suunnittelutekijöitä. Sopiva ratkaisu tulisi määrittää projektin olosuhteiden perusteella eikä pelkästään akkutyypin perusteella.
Miksi älykäs seuranta on tärkeää?
Nykyaikaiset tasavirtajärjestelmät vaativat muutakin kuin sähkömuunnoksen. Käyttäjät tarvitsevat myös oikea-aikaista tietoa latausmoduuleista, akuista, eristysolosuhteista, hälytyksistä, kytkentätiloista ja historiallisista tapahtumista.
HAGOE:n HG-E5- ja HG-E6-valvontaalustat tarjoavat teollisia kosketusnäyttöliittymiä parametrien hallintaan, vian analysointiin ja järjestelmän valvontaan. Kokoonpanosta riippuen valvontaarkkitehtuuri voi tukea:
- Latausmoduulin tilan valvonta
- Akun tarkastus
- Haarojen eristyksen valvonta
- Kytkentätilan valvonta
- Hälytysten hallinta
- Historialliset vika- ja toimintatiedot
- Ulkoisen viestinnän hallinta
RS232-, RS485- ja RJ45-liitännät ovat saatavilla, ja MODBUS-, IEC61850- ja CDT-liitännät voidaan valita projektin vaatimusten mukaan. Tämä tekee järjestelmästä sopivan integroitavaksi laajempiin tehoautomaatio- tai SCADA-arkkitehtuureihin, kun tarvittava tietoliikennekonfiguraatio on määritelty.
Missä järjestelmää käytetään?
GZDW-tasavirtajärjestelmän päätarkoitus on tarjota luotettavaa lisätasavirtaa silloin, kun ohjaus, suojaus ja sähkökäyttö eivät voi luottaa pelkästään normaaliin vaihtovirtaan.
Sähköasemat ja voimalaitokset
Tyypillisiä kuormia ovat releen suojausjärjestelmät, katkaisijoiden toimintamekanismit, automaatiolaitteet, merkinantojärjestelmät ja muut toisiopiirit. Sekä 110 V että 220 V DC konfiguraatioita voidaan käyttää yleisten sähköasemien vaatimuksiin.
Teollisuustilat
Tehtaat, kaivokset, metallurgialaitokset, kemiantehtaat ja muut teollisuuslaitokset voivat vaatia keskitettyä tasavirtaa sähköohjaus- ja suojalaitteisiin.
Liikenneinfrastruktuuri
Rautatie- ja muut infrastruktuurihankkeet voivat vaatia keskitettyjä tasavirtajärjestelmiä ohjaus-, merkinanto- ja viestintään liittyville laitteille. Modulaarinen kokoonpano mahdollistaa järjestelmän mukauttamisen projektikohtaisiin sähkövaatimuksiin.
Viestintä- ja apujärjestelmät
Sovellukset, jotka vaativat alhaisemman jännitteen tasavirtaa, voidaan konfiguroida sopivilla laturin ja akun teknisillä tiedoilla, mukaan lukien suunnitellut 48 V ratkaisut tarvittaessa.
Mitä ostajan tulee ottaa huomioon ennen valintaa?
Tasavirtapaneelin valinnan tulisi alkaa sähkösuunnittelusta eikä pelkästään kaapin ulkonäöstä tai nimellisjännitteestä. Hankintatiimien ja EPC-urakoitsijoiden tulee arvioida koko toimintaympäristö.
- DC-järjestelmän jännite:Varmista, vaatiiko projekti 48V, 110V, 220V tai muuta suunniteltua DC-arkkitehtuuria.
- Jatkuvat ja hätäkuormat:Laske todellinen DC-kuorma ja tunnista kriittiset kuormat, jotka vaativat akun varauksen.
- Akun kapasiteetti:Määritä tarvittava autonomia-aika, akkutekniikka, ympäristöolosuhteet ja huoltovaatimukset.
- Latauskapasiteetti:Valitse laturin määrä ja virran arvo kuormituksen, akun latausvaatimusten ja redundanssin perusteella.
- Syöttölaitteen vaatimukset:Tarkista lähtevien DC-piirien määrä ja suojausvaatimukset.
- Viestintä:Tarkista, vaatiiko projekti MODBUS-, IEC61850-, CDT- tai muun liitännän integrointiin olemassa olevan automaatiojärjestelmän kanssa.
- Kaapin mitat:Tarkista käytettävissä oleva asennustila, kaapelin reititys, akun järjestely ja huoltoon pääsy.
- Dokumentaatio:Toimita toimittajalle SLD, kuormaluettelo, akkuvaatimukset, viestintävaatimukset ja sovellettavat tekniset tiedot aina kun mahdollista.
Räätälöidyissä projekteissa näiden tekijöiden tarkistaminen ennen tarjouksen tekemistä auttaa vähentämään konfiguraatiomuutoksia myöhemmin ja antaa toimittajalle mahdollisuuden kehittää järjestelmän, joka vastaa todellista sähköarkkitehtuuria.
Valmistus, testaus ja laadunvarmistus
Luotettavuus ei riipu vain yksittäisistä komponenteista, vaan myös latausmoduulien, suojalaitteiden, valvontayksiköiden, virtakiskojen, akkujen ja sisäisen johdotuksen integroinnista. HAGOE ilmoittaa, että sen tuotantoprosessi kattaa kaapin valmistuksen, sähköasennuksen, johdotuksen tarkastuksen ja toimintatarkastuksen.
HAGOE Electric Technology Co., Ltd. perustettiin vuonna 2008 Wenzhoussa, Kiinassa, ja sen tuotevalikoimaan kuuluvat tasavirtajärjestelmät, integroidut AC/DC-sähköjärjestelmät, UPS-laitteet, kytkinlaitteet, sähköasemat ja niihin liittyvät sähkökokoonpanot. Sen johtamisjärjestelmät on sertifioitu ISO 9001:2015, ISO 14001:2015 ja ISO 45001:2018 mukaisesti.
HG-GZDW-200AH/220V-kokoonpanolle on myös mallikohtaisia testaustodisteita. HAGOE:n julkaisemien tuotetietojen mukaan tämä kokoonpano on tyyppitestattu maaliskuussa 2022 raportin JW220252 mukaisesti, ja testaus perustui DL/T 459-2017 ja GB/T 17626.18-2016. Raportoidussa johtopäätöksessä todetaan, että testatut kohteet täyttivät sovellettavat vaatimukset.
Tällainen dokumentaatio voi olla hyödyllinen teknisen arvioinnin aikana, varsinkin kun EPC-urakoitsija tai projektin omistaja tarvitsee jäljitettäviä tietoja hankintaa varten. Ostajien tulee aina varmistaa, että testattu kokoonpano vastaa todellista toimitettavaa projektikokoonpanoa.
FAQ
1. Mitä akkutyyppejä on saatavilla?
Alusta voidaan konfiguroida lyijyhappo-, litium- ja Ni-Cd-akuille. Valinnassa tulee ottaa huomioon tasavirtakuorma, varmuuskopiointiaika, ympäristöolosuhteet, huoltovaatimukset ja projektin tekniset tiedot.
2. Voiko järjestelmä tukea 110V ja 220V DC?
Kyllä. HAGOE:n julkaisemat tekniset tiedot sisältävät DC 110V ja DC 220V järjestelmät. Suunniteltuja 48 V kokoonpanoja voidaan myös harkita laturi- ja akkuvaatimusten mukaan.
3. Voidaanko GZDW-järjestelmä mukauttaa EPC-projektiin?
Kyllä. Latauskapasiteetti, akkukokoonpano, syöttöpiirit, valvontamoduulit, tietoliikenneliitännät ja kaapin mitat voidaan konfiguroida hyväksytyn SLD:n, kuormituslistan ja teknisten eritelmien mukaan.
4. Voiko valvontajärjestelmä kommunikoida SCADA:n kanssa?
Tiedonsiirtovaihtoehtoja ovat RS232-, RS485- ja RJ45-liitännät, ja MODBUS, IEC61850 ja CDT ovat saatavilla protokollavaihtoehtoina valitun kokoonpanon ja projektin vaatimusten mukaan.
5. Miten laturin kapasiteetti tulisi määrittää?
Laturin kapasiteetti tulee laskea tasavirtakuorman, akun kapasiteetin, vaaditun latausajan ja halutun redundanssin perusteella. Projektikohtainen kuormituslista tarjoaa luotettavamman perustan kuin laturin valinta pelkästään kaapin nimellisarvoista.
6. Mitä tietoja on annettava tarjousta pyydettäessä?
Hyödyllisiä tietoja ovat DC-jännite, kuormituslista, akun tyyppi ja kapasiteetti, tarvittava varmuuskopiointiaika, DC-syöttölaitteiden määrä, valvontatoiminnot, tiedonsiirtoprotokolla, asennusmitat ja projektin SLD tai tekninen spesifikaatio.
Johtopäätös
Hyvin suunniteltu DC-apuvoimajärjestelmä tukee suoja-, ohjaus-, automaatio- ja viestintätoimintojen jatkuvuutta sähköasemien, voimalaitosten, teollisuuslaitosten ja infrastruktuuriprojektien välillä. Konfiguroitavan tasajännitteen, useiden akkutekniikoiden, modulaarisen latauksen, älykkään valvonnan, viestintävaihtoehtojen ja projektipohjaisen suunnittelun ansiosta GZDW-alustaa voidaan mukauttaa erilaisiin sähköarkkitehtuureihin. Jos haluat lisätietoja projektikohtaisista tiedoista, akun koon, laturin kokoonpanosta tai EPC/OEM-vaatimuksista, lue lisää GZDW-tasavirtaratkaisusta jaota meihin yhteyttäkeskustellaksesi DC-kuormituslistastasi, SLD:stäsi, teknisistä vaatimuksistasi ja räätälöidystä sähköjärjestelmän kokoonpanostasi HAGOE:n kanssa.
