Kun 5G-verkot laajenevat kohti suurempaa kapasiteettia, laajempaa kattavuutta ja hajautetumpaa infrastruktuuria, luotettavasta tehosta on tullut kriittinen osa tietoliikennesivustojen suorituskykyä. The5GUlkoinen DC-virtalähdepaneelialkaenHAGOEon suunniteltu tarjoamaan integroitu ulkokäyttöinen tehoratkaisu, joka yhdistää tasavirtamuunnoksen, AC/DC-jakelun, akun hallinnan, valvonnan, lämmönhallinnan ja suojauksen samassa kaapissa.
Moderni tietoliikennepaikka tarvitsee enemmän kuin perinteistä sähkökaappia. Ulkokäyttöön tarkoitettujen 5G-laitteiden on toimittava jatkuvasti lämpötilanvaihteluiden, kosteuden, pölyn, salaman jännitteiden, akun ikääntymisen, rajoitetun asennustilan ja etähuoltotarpeiden aikana. Integroitu 5G Outdoor DC Power Supply Panel voi vastata näihin haasteisiin yhdistämällä useita virranhallintatoimintoja koordinoiduksi ulkojärjestelmäksi.
HAGOE:n H5GY-sarja on ulkokäyttöön integroitu 48 V DC -virtaratkaisu, joka on suunniteltu 5G- ja 4G-tukiasemille, FTTx-verkkoille, tietoliikennelaitteille, liityntäverkoille ja valvomattomille tietoliikennekohteille. Järjestelmä tukee 200A ja 300A kokoonpanoja, IP55-kaappisuojausta, useita tiedonsiirtoliitäntöjä, akun hallintaa, valvontaa ja mukautettavat jakelujärjestelyt.
5G-infrastruktuuri riippuu suuresta määrästä viestintäpaikkoja, jotka on jaettu kaupunkeihin, teollisuusalueisiin, liikenneverkkoihin, kaupallisiin vyöhykkeisiin ja syrjäisiin paikkoihin. Toisin kuin sisälaitteiden huoneet, ulkona toimivat televiestintäpaikat ovat suoraan alttiina ympäristöolosuhteille, jotka voivat vaikuttaa sähkölaitteiden ja akun suorituskykyyn.
Luotettavan ulkovoimaarkkitehtuurin on siksi vastattava useisiin haasteisiin samanaikaisesti:
Näistä syistä integroitu virtakaappi voi olla käytännöllisempi kuin useiden itsenäisten virranhallintakomponenttien kokoaminen jokaiseen tietoliikennepaikkaan.
5G ulkoinen tasavirtalähdepaneeli on ulkoinen televiestintävirtajärjestelmä, joka on suunniteltu syöttämään, jakamaan, valvomaan ja suojaamaan tasavirtaa viestintälaitteille. Projektikokoonpanosta riippuen kaappi voi yhdistää AC/DC-jakelun, tasasuuntausmoduulit, akkujärjestelmät, valvontatoiminnot, lämmönhallinnan ja ylijännitesuojan.

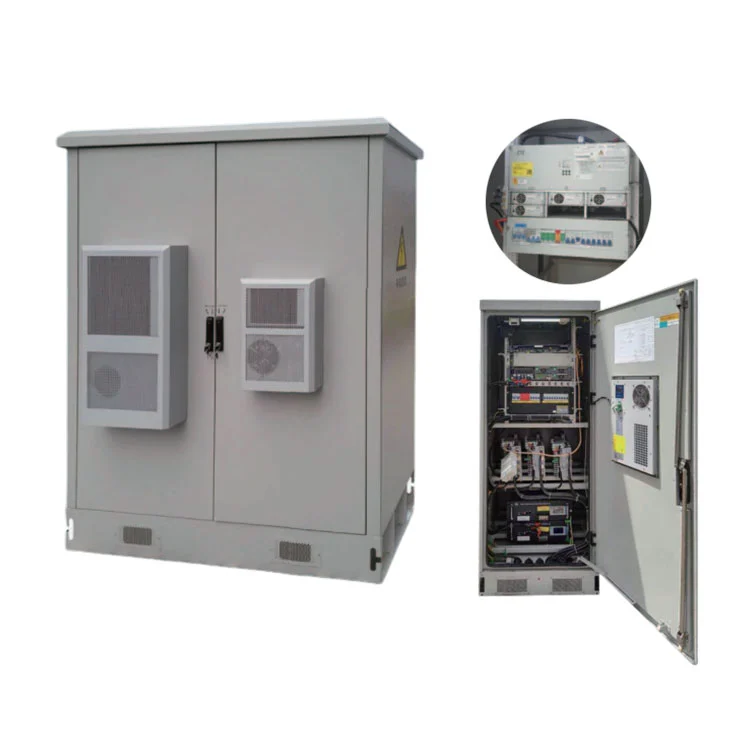

HAGOE H5GY -sarja käyttää integroitua kaappiarkkitehtuuria, joka on tarkoitettu 5G- ja 4G-viestintäsivustoille. Sen 48 V DC tehoarkkitehtuuri voidaan konfiguroida televiestintälaitteiden todellisten vaatimusten mukaan sen sijaan, että luotaisiin yhteen kiinteään kokoonpanoon.
Tämä lähestymistapa on erityisen hyödyllinen teleurakoitsijoille, EPC-yrityksille, jakelijoille ja järjestelmäintegraattoreille, joiden on tasapainotettava tehokapasiteettia, varmuuskopiointivaatimuksia, kaapin mitat, ympäristöolosuhteet ja etävalvontavaatimukset.
Sen sijaan, että jokaista tehonhallintatoimintoa varten asennettaisiin erilliset kaapit, integroitu ulkojärjestelmä voi yhdistää suuret komponentit yhteen koordinoituun koteloon. Tämä voi yksinkertaistaa asennusta, parantaa tilankäyttöä ja tehdä työmaatason ylläpidosta yksinkertaisempaa.
Televiestintälaitteet luottavat yleensä tasavirtaarkkitehtuureihin, mikä tekee vakaasta DC-lähdöstä olennaisen tärkeän näkökohdan tukiasemille ja viestintäsolmuille. H5GY-sarjaan voidaan integroida 48 V:n tasavirtalähdekomponentteja, tasasuuntausmoduuleja, AC/DC-jakelua, akkujärjestelmiä ja valvontamoduuleja projektin vaatimusten mukaisesti.
Ulkokäyttöön tarkoitetut tietoliikennekaapit on suunniteltava eri tavalla kuin sisätilojen sähköpaneelit. H5GY-sarja tarjoaa IP55-ulkokaappikokoonpanon, joka auttaa suojaamaan sisäisiä sähkökomponentteja tavallisilta ympäristöaltistuksilta.
Akun varmuuskopioinnin ansiosta tietoliikennelaitteet voivat jatkaa toimintaansa valittujen virtakatkosten aikana. Integroitu valvonta-arkkitehtuuri voi tukea akun kapasiteetin laskentaa, lämpötilan kompensointia, online-akun testausta, automaattista jännitteensäätöä ja virranrajoitusta.
Lämmönhallinta on tärkeää, koska tehoelektroniikka ja akut voivat reagoida lämpötilaan eri tavalla. H5GY-sarja käyttää ilmakanavan eristystekniikkaa laitetilan ja akkutilan välillä vähentääkseen tehoelektroniikan tuottaman lämmön vaikutusta akkualueeseen.
Nykyaikaiset teleoperaattorit vaativat yhä enemmän sähköjärjestelmän tietojen etäkäyttöä. Valitusta kokoonpanosta riippuen järjestelmä tukee RS232-, RS485-, TCP/IP-, RJ45- ja kuivakontaktitietoliikenneliittymiä. CDT-, Modbus- ja IEC 61850 -tiedonsiirtoprotokollat voidaan myös konfiguroida lisävarusteina.
Järjestelmään voidaan konfiguroida suurikapasiteettinen muisti, joka pystyy tallentamaan yli 500 000 historiallista vika- ja toimintatietuetta. Tämä voi tarjota hyödyllistä tietoa huollon analysointiin ja vianetsintään.
Telecom-virtakaapin valinnan tulee perustua todellisiin kuormituslaskelmiin ja paikan vaatimuksiin pelkän kaapin kapasiteetin sijaan. Seuraavat tekniset tiedot havainnollistavat HAGOE-järjestelmän konfiguroitavaa arkkitehtuuria.
| Kokoonpanokohde | Tekninen parametri | Kokoonpano |
|---|---|---|
| Järjestelmän tyyppi | Ulkona integroitu tasavirtajärjestelmä | Vakioarkkitehtuuri |
| Kapasiteettivaihtoehdot | 200A / 300A | Projektiriippuvainen |
| Ulkoinen suojaus | IP55 | Kaapin vakiosuojaus |
| Tulojännite | AC 380V ±20 % | Vakio |
| Nimellistaajuus | 50 Hz ±10 % | Vakio |
| Viestintä | RS232 / RS485 / TCP/IP / Kuiva kontakti | Muokattava |
| Latausmoduulit | 10A, 20A, 30A tai muut määritellyt kokoonpanot | Pakollinen |
| Akun tarkastus | Jopa 4 moduulia | Pakollinen |
| Akun valvonta | Jopa 32 moduulia | Valinnainen |
| Invertteri moduuli | 1K / 2K / 3K / 5K | Valinnainen |
| Kaapin koko | 800 × 600 × 2260 mm tai 2360 mm | Muokattava |
Lopullinen tasasuuntaajan määrä, akun kapasiteetti, katkaisijajärjestely, tulo/lähdön kokoonpano ja varmistuksen kesto tulee vahvistaa projektin kuormituslaskelmilla ennen hankintaa.
Ensisijainen sovellus on ulkona toimiva solukkoinfrastruktuuri. Keskitetty ulkona oleva tasavirtakaappi voi tarjota virranmuunnoksen, akun varmuuskopioinnin, jakelun ja valvonnan viestintälaitteille.
Kuituverkot sisältävät usein useita hajautettuja viestintäsolmuja. Integroitu ulkokaappi voi yhdistää tehon muuntamisen, varavirran, valvonnan ja jakelun kompaktissa ratkaisussa.
Tietoliikenne- ja pääsylaitteet, jotka vaativat keskitetyn tasavirtalähteen, voivat hyötyä etävalvonnasta, akun hallinnasta ja konfiguroitavasta jakelusta.
Etäsivustojen usein tarkastaminen voi olla vaikeaa ja kallista. Ulkosuojaus, ympäristön valvonta, akun hallinta ja etäviestintä auttavat vähentämään riippuvuutta jatkuvasta manuaalisesta tarkastuksesta.
Kun olemassa olevat 3G- tai 4G-paikat päivitetään 5G:ksi, sähköjärjestelmän on ehkä täytettävä korkeammat tai erilaiset kuormitusvaatimukset. Konfiguroitavan tasavirtakaapin avulla insinöörit voivat arvioida yhdessä uutta kuormitusprofiilia, akkuvaatimuksia ja jakelujärjestelyä.
Teleoperaattoreiden, EPC-urakoitsijoiden ja järjestelmäintegraattoreiden osalta oikean järjestelmän valitseminen vaatii muutakin kuin nimellisampeerin vertailua. Viisi avaintekijää tulee arvioida ennen tilauksen tekemistä.
Määritä jatkuva käyttökuormitus ja harkitse tulevaa laajentamista. Tämä auttaa määrittämään, onko 200A, 300A vai jokin muu kokoonpano sopiva.
Akun kapasiteetti tulee laskea todellisen kuormituksen, vaaditun varauksen keston, akun ominaisuuksien ja paikallisten käyttöolosuhteiden mukaan.
Tunnista tarvittava määrä AC- ja DC-piirejä, katkaisijoiden asennot, tulo-/lähtöryhmät ja vaiheittaiset virrankatkaisuvaatimukset.
Varmista, vaatiiko olemassa oleva sivuston hallintaympäristö TCP/IP:tä, RS485:tä, RS232:ta, kuivia kontakteja, Modbusia tai muuta viestintämenetelmää.
Järjestelmää valittaessa tulee ottaa huomioon ympäristön lämpötila, kosteus, auringon säteily, asennuspaikka, ilmanvaihto ja huollon saatavuus.
Projektipohjaisella valintaprosessilla voidaan ehkäistä sekä alimitoitettuja järjestelmiä että tarpeetonta laitekapasiteettia, mikä parantaa investoinnin kokonaisarvoa.
HAGOE Electric Technology Co., Ltd. on harjoittanut sähkölaitteiden valmistusta vuodesta 2008 lähtien, ja tuotevalikoima ulottuu tasavirtajärjestelmiin, UPS/EPS-järjestelmiin, virranjakeluun, automaation ohjaukseen, uusiin energiasähkölaitteisiin ja niihin liittyviin älykkäisiin tehojärjestelmiin.
Kansainvälisille ostajille, jotka etsivät kiinalaista valmistajaa tai toimittajaa, yrityksen tehdaspohjainen suunnittelumalli voi tarjota integroidumman hankintaprosessin, joka kattaa teknisen valinnan, valmistuksen, testauksen, dokumentoinnin ja vientituen.
HAGOE yhdistää T&K-, suunnittelu-, valmistus-, testaus- ja vientipalvelut. Sen tuotantokapasiteettia ovat kaappivalmistus, sähkökokoonpano, valvontajärjestelmäintegrointi, järjestelmän käyttöönotto ja lopputarkastus.
Sovellettavan tuote- ja sertifiointialueen mukaan HAGOE ylläpitää ISO9001-, ISO14001- ja ISO45001-hallintajärjestelmiä ja sillä on sertifikaatit mukaan lukien CCC, CE, CB ja RoHS. Yhtiö raportoi myös yli 34 kansallista patenttia.
Telecom EPC -urakoitsijoiden, jakelijoiden ja järjestelmäintegraattoreiden osalta HAGOE voi tukea teknistä valintaa, räätälöityjen ratkaisujen suunnittelua, tarjouksen valmistelua, tuotannon seurantaa, tarkastusdokumentaatiota, logistiikan koordinointia ja etäkäyttöönottoa.
Kyllä. Televiestintäprojektit eroavat usein kaapin mitoista, kuormitusvaatimuksista, akkukapasiteetista, viestintäprotokollista, jakeluarkkitehtuurista ja ympäristöolosuhteista. Standardoitu kaappi saattaa siksi vaatia teknisiä säätöjä ennen käyttöönottoa.
H5GY-sarja voidaan mukauttaa projektikohtaisiin vaatimuksiin, mukaan lukien:
HAGOE tarjoaa myös OEM- ja ODM-palveluita kansainvälisille asiakkaille, jolloin tietoliikenneurakoitsijat ja järjestelmäintegraattorit voivat kehittää sähkökaapin projektiensa mukaisesti sen sijaan, että mukauttaisivat projektiaan jäykkään standardikokoonpanoon.
Sitä käytetään DC-virran tarjoamiseen, jakeluun, valvontaan ja suojaamiseen ulkokäyttöön televiestintäinfrastruktuurille, kuten 5G- ja 4G-tukiasemille, FTTx-verkoille, liityntäverkoille ja tietoliikennelaitteille.
HAGOE H5GY -sarja tukee 200A ja 300A kokoonpanoja. Lopullinen kapasiteetti tulee valita todellisen tasavirtakuorman, tulevien laajennustarpeiden ja akun varmuuskopiointitarpeiden mukaan.
Kyllä. Järjestelmäarkkitehtuuri tukee akkulokeroa ja akun hallintatoimintoja. Akun tyyppi, kapasiteetti ja määrä tulee määrittää tarvittavan varaajan ja projektin kuormituksen mukaan.
Kyllä. Konfiguraatiosta riippuen järjestelmä voi tukea TCP/IP-, RS485-, RS232-, RJ45- ja kuivakontaktiliitäntöjä. Muita tiedonsiirtoprotokollia, kuten Modbus, voidaan myös konfiguroida.
H5GY-sarja käyttää IP55-ulkokaappisuojauskokoonpanoa, mikä auttaa järjestelmää täyttämään ulkoisten televiestintäasennuksien ympäristövaatimukset.
Kyllä. HAGOE tukee OEM- ja ODM-räätälöintiä, joka kattaa kaapin rakenteen, sähkökonfiguraation, valvontaliitännät, brändäyksen, pakkaukset ja niihin liittyvät tekniset dokumentaatiot.
HAGOE tarjoaa englanninkielistä asennusdokumentaatiota, teknistä etäohjausta, käyttöönottoapua, käyttökoulutusta ja etävianmääritystä. Isompien hankkeiden tuki voidaan koordinoida hanketarpeiden mukaan.
HAGOE on valmistaja, jonka kotipaikka on Wenzhou, Zhejiang, Kiina. Vuonna 2008 perustettu yritys yhdistää T&K-, valmistus-, testaus-, myynti- ja vientipalvelut.
Luotettava sähköinfrastruktuuri on olennainen edellytys vakaiden 5G-viestintäpalvelujen ylläpitämiselle. Oikein suunniteltu5G ulkoinen tasavirtalähdepaneelivoi yhdistää virranmuunnoksen, jakelun, akkuvarmistuksen, valvonnan, ympäristönhallinnan ja suojauksen koordinoiduksi ulkoratkaisuksi. Tämä integroitu lähestymistapa voi yksinkertaistaa sivuston käyttöönottoa samalla kun se tukee nykyaikaisten televerkkojen luotettavuusvaatimuksia.
HAGOE:n H5GY-sarja tarjoaa käytännöllisen vaihtoehdon teleoperaattoreille, EPC-urakoitsijoille, jakelijoille ja järjestelmäintegraattoreille konfiguroitavan kapasiteetin, IP55-ulkosuojauksen, akunhallinnan, etäviestinnän, mukautettavan jakelun ja projektikohtaisen teknisen tuen ansiosta. Jos suunnittelet uutta 5G-paikkaa, päivität olemassa olevaa televerkkoa tai hankit räätälöidyn ulkotason tasavirtajärjestelmän kiinalaiselta valmistajalta,ota meihin yhteyttäkeskustellaksesi kuormitusvaatimuksistasi, akun varautumisajasta, kaapin kokoonpanosta, viestintäprotokollasta ja projektin teknisistä tiedoista HAGOE-insinööritiimin kanssa.
