10kV korkeajännitekytkinlaite

10kV kojeisto suorittaa keskeiset toiminnot keskijännitesähkön vastaanottoon, jakeluun, ohjaukseen ja suojaamiseen. Toisin kuin 380 V:n tai 660 V:n pienjännitekojeistot, joita käytetään jatkojakelussa, 10 kV:n järjestelmä vaatii enemmän huomiota eristykseen, vikojen katkaisuun, mekaaniseen lukitsemiseen, lokerointiin ja käyttäjän turvallisuuteen.

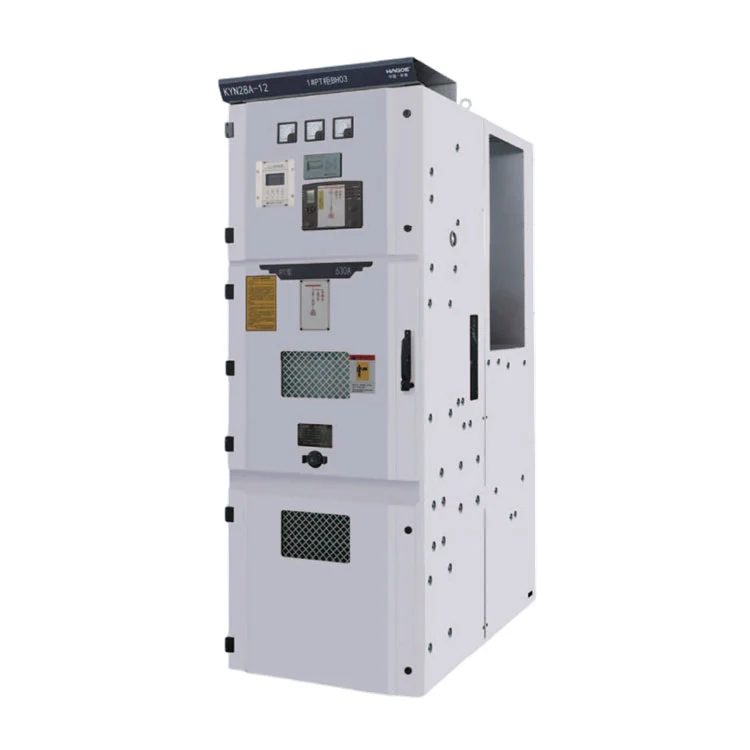

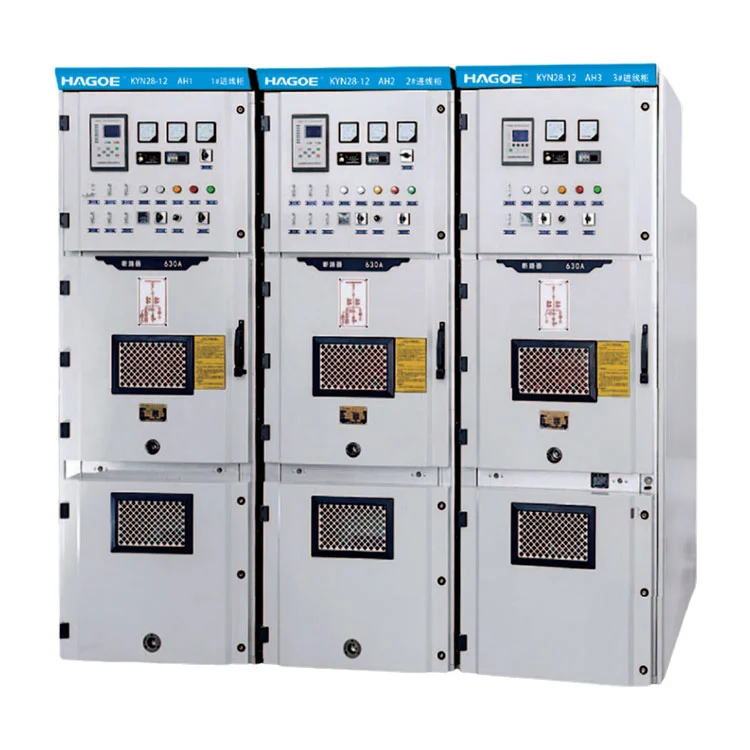

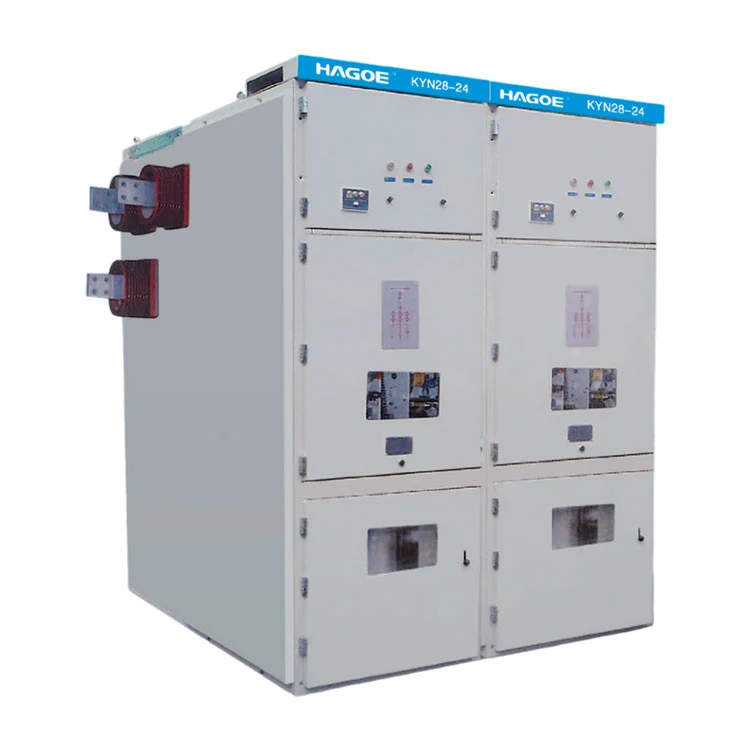

HAGOE KYN28-12 10 kV:n suurjännitekytkinlaite käyttää panssaroitua ulosvedettävää metallikoteloitua rakennetta, joka erottaa katkaisijan, virtakiskon, kaapelin ja pienjännitteen ohjausalueet erityisiin toiminnallisiin osastoihin. Kokoonpano voidaan konfiguroida saapuville syöttimille, lähteville syöttimille, väyläliittimille, PT-sovelluksille ja muille ensisijaisille järjestelmävaatimuksille.

Teollisuuslaitoksille, sähköasemille, suurille rakennuksille ja 10 kV tehonsyöttöä vaativille infrastruktuurille oikea keskijännitekojeistokonfiguraatio on tärkeä normaalin toiminnan lisäksi myös vikojen eristämisen ja huollon kannalta.

Miksi käyttää irrotettavaa KYN28-12-rakennetta?

Yksi KYN28-12:n tärkeimmistä ominaisuuksista on senulos vedettävä katkaisijatrukki.

Sen sijaan, että katkaisija asennettaisiin pysyvästi kaapin sisään, se asennetaan itsenäiseksi liikkuvaksi toiminnalliseksi yksiköksi. Projekteissa, jotka vaativat määräaikaista tarkastusta, testausta tai katkaisijan vaihtoa, ulosvedettävä rakenne voi vähentää kenttäpurkutyötä ja pitää ensisijaiset kytkinlaitteet toiminnallisesti erillään muista kaappialueista.

Kojeisto koostuu pääasiassa akiinteä kaappirunko ja ulosvedettävä trukki. Kotelo ja sisäiset toiminnalliset väliseinät kootaan ruuviliitoksilla selkeästi määritellyt sisätilat.

Projektin kokoonpanosta riippuen kojeistoon voidaan sijoittaa tyhjiökatkaisijatrukit tai kiinteät kuormakytkimet.

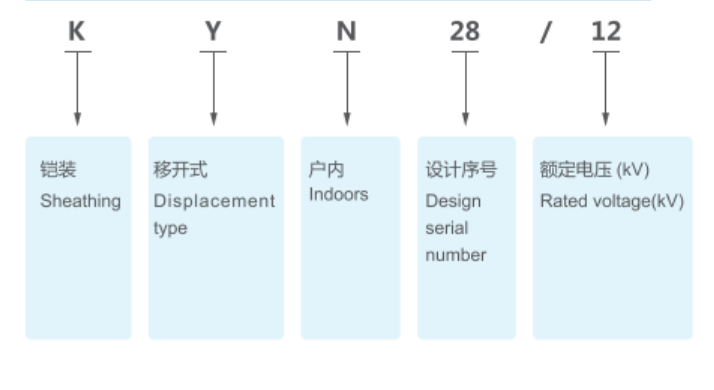

Mallin määritelmä

Tekninen parametri

Mekaaninen lukitus ja väärinkäytön estävä rakenne

10 kV:n laitteiden mekaaninen suunnittelu ei ole pelkästään kaapin valmistus.Lukittavat ja ohjatut toimintajaksotovat tärkeitä elementtejä keskijännitekojeiston suunnittelussa.

KYN28-12 sisältää mekaanisen lukitusjärjestelyn, joka koordinoi trukin asentoa, katkaisijan tilaa ja kaapin oven toimintaa, mikä auttaa vähentämään virheellisen toiminnan riskiä.

Tämä on erityisen tärkeää keskijännitejärjestelmissä, koska väärät kytkentätoiminnot voivat aiheuttaa laitevaurioita, sähkökatkoksia tai vakavia turvallisuusriskejä. 10 kV kojeistoa määritellessään ostajien tulee siksi arvioida enemmän kuin nimellisjännitettä ja -virtaa, mukaan lukien:

Katkaisijan tyyppi

Lukitusjärjestely

Maadoitusjärjestely

Eristyksen taso

Osaston muotoilu

Suojaus- ja valvontajärjestelmä

Metallikoteloitu rakenne ja IP4X-suojaus

KYN28-12 käyttää anpanssaroitu metallikoteloitu rakenne, jossa kaapin kotelo ja sisäiset väliseinät on asennettu pulteilla.

Vakiokotelo tarjoaa anIP4X suojausluokitus, kun taas katkaisijaosaston suojaustaso on IP2X, kun osaston ovi on auki.

Sisäinen lokeroitu rakenne pitää virtakisko-, katkaisija- ja kaapelialueet toiminnallisesti erillään ja auttaa rajoittamaan pääsyä jännitteisiin komponentteihin.

Kaapin pinta on viimeistelty muovipinnoitteella, joka parantaa mekaanisen iskun ja korroosionkestävyyttä. Kaappimateriaalit ja pintakäsittelyvaatimukset voidaan myös tarkastella projektiolosuhteiden mukaan.

Tyhjiökytkimen konfiguraatio

KYN28-12 keskijännitetyhjiökytkimet voidaan konfiguroida erilaisilla tyhjökatkaisijatyypeillä projektin vaatimusten mukaan, mukaan lukienVD4, VVS1, VH1, VK ja ZN28sarjan katkaisijat.

Tyhjiökatkaisijat soveltuvat kytkentä- ja vikasuojaukseen keskijännitejärjestelmissä. Toisin kuin perinteiset öljykatkaisijat, tyhjökatkaisijat eivät käytä eristävää öljyä kaaren sammutusaineena, mikä johtaa erilaisiin vaatimuksiin laitteiden koosta, huollosta ja käyttöolosuhteista.

HAGOE voi konfiguroida katkaisijan asiakkaan määrittämän tuotemerkin, projektin teknisen spesifikaation ja kohdemarkkinoiden vaatimusten mukaan sen sijaan, että pakottaisi yhden katkaisijakonfiguraation jokaiseen projektiin.

Kuinka valita virtakiskojärjestelmä?

KYN28-12:ta voidaan käyttää:

Yksikiskojärjestelmät
Suhteellisen yksinkertainen konfiguraatio perinteisiin 10 kV jakelujärjestelmiin.

Osittain eritellyt yksikiskojärjestelmät
Kiskojen osiointi voi parantaa toiminnan joustavuutta ja mahdollistaa järjestelmän käytön erilaisissa kuormitus- ja syöttöolosuhteissa.

Kaksikiskojärjestelmät
Soveltuu projekteihin, jotka vaativat suurempaa joustavuutta kytkentäjärjestelyissä ja tehonsyöttötoiminnassa.

Sopiva virtakiskokokoonpano tulisi määrittää ensisijaisen sähköaseman suunnittelun, kuormituksen luokituksen, varavirtajärjestelyn ja käyttöfilosofian perusteella sen sijaan, että valittaisiin vain monimutkaisin kokoonpano.

Tekniset erot tavallisiin pienjännitekojeistoihin

Kun projekti jakaa tehoa 10 kV verkosta 380 V/400 V pienjännitejärjestelmään, 10 kV kojeisto ja pienjännitekojeisto toimivat normaalistieri toimintoja sähköverkon eri tasoilla.

Esimerkiksi:

10kV korkeajännitekytkinlaite
Vastaanottaa, jakaa, ohjaa ja suojaa keskijännitevirtalähdettä.

Muuntaja
Muuntaa 10 kV keskijännitteen alavirran pienjännitejärjestelmien vaatimaksi jännitteeksi.

GGD / GCS / MNS pienjännitekytkinlaitteet
Käsittelee pienjännitejakelua, MCC-ohjausta ja alavirran moottori- ja tehokuormia.

Siksi 10 kV kojeistoa ei pidä nähdä vain pienjännitekaapin "korkeajänniteversiona". Se kuuluu eri jännitetason ja suojausarkkitehtuuriin sähkönjakelujärjestelmässä.

Sovellusympäristö ja tekniikan rajat

Vakiopalveluehdot sisältävät:

• Ympäristön lämpötila:-15°C - +40°C
• Päivittäinen keskimääräinen suhteellinen kosteus:≤95 %
• Kuukauden keskimääräinen suhteellinen kosteus:≤90 %
• Korkeus:≤2000m
• Seisminen intensiteetti:≤8°
• Laitetta ei saa asentaa paikkoihin, joissa on palo- tai räjähdysvaara, vakava saastuminen, voimakas kemiallinen korroosio tai voimakas tärinä.

Korkealla sijainneilla, rannikkoalueilla, offshore-lautoilla tai muissa erityisissä ympäristöissä eristys-, lämpötilan nousu-, korroosiosuoja- ja ympäristöön sopeutumisen vaatimukset on vahvistettava uudelleen teknisen sopimuksen valmistelun aikana.

Laadunvalvonta

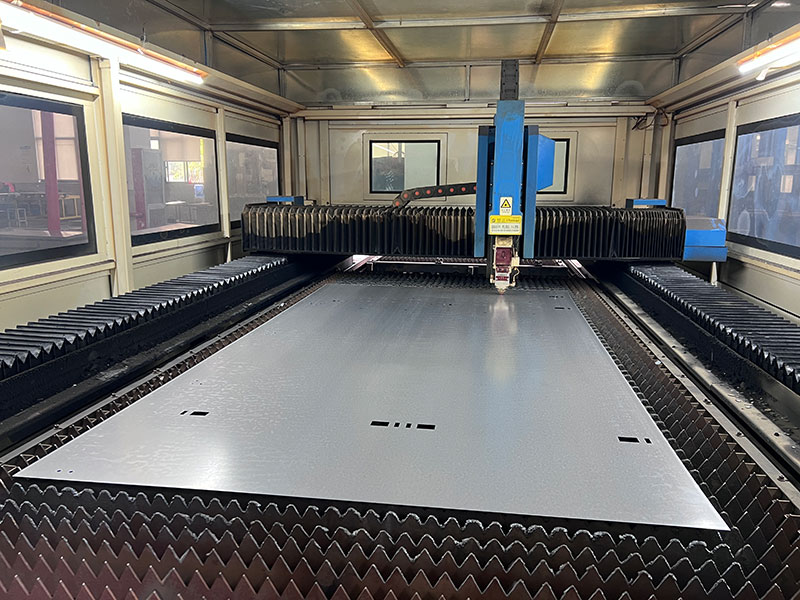

Keskijännitekojeiston laadunvalvonta ei voi perustua pelkästään lopputarkastukseen. HAGOE toimii allaISO9001, ISO14001 ja ISO45001hallintajärjestelmiä ja soveltaa prosessinohjausta saapuvista materiaaleista ja mekaanisesta valmistuksesta komponenttien kokoonpanoon ja koko kaapin testaukseen.

KYN28-12 10 kV:n suurjännitekojeistossa tärkeimpiä ohjauspisteitä ovat:

Kaapin mitat ja mekaaninen lujuus

Osaston rakenne ja suojaluokitus

Katkaisijatrukin toiminta

Virtakisko ja ensiöliitännät

Toissijainen ohjausjohdotus

Maadoitusjärjestelmä

Eristyksen välys

Tehdassähkötestaus

Tuotteen suunnitteludokumentaatio kattaa soveltuvatIEC, GB ja asiaankuuluvat kansainväliset standardit. Tietyt standardit ja testauskohteet voidaan vahvistaa kohdemarkkinoiden ja projektin teknisten eritelmien mukaan.

FAQ

1. Mihin 10 kV:n suurjännitekojeistoa käytetään?

10kV suurjännitekojeistoa käytetään keskijännitesähkön vastaanottamiseen, jakeluun, ohjaamiseen, valvontaan ja suojaamiseen sähköasemilla, teollisuuslaitoksissa, infrastruktuuriprojekteissa ja muissa 10kV jakelusovelluksissa.

2. Mikä on KYN28-12-kytkinlaitteisto?

KYN28-12 on panssaroidut irrotettavat metallikoteloidut kytkinlaitteet, jotka on suunniteltu 3,6–12 kV kolmivaiheisiin vaihtovirtajärjestelmiin ja varustettu tyypillisesti ulos vedettävillä tyhjiökatkaisijatrukeilla.

3. Voidaanko KYN28-12:ta käyttää 10 kV sähköasemalla?

Kyllä. 10 kV jakelu on tyypillinen sovellus KYN28-12:lle. Tulevat, lähtevät, väyläliittimet ja muut toiminnalliset paneelit voidaan konfiguroida sähköaseman ensiöjärjestelmän mukaan.

4. Mitä katkaisijoita voidaan asentaa KYN28-12-keskijännitetyhjiökytkimeen?

Tuotteen konfiguraation mukaan KYN28-12:een mahtuu VD4-, VVS1-, VH1-, VK- ja ZN28-tyhjiökytkimet sekä kiinteät kuormakytkimet projektin vaatimusten mukaisesti.

5. Mikä on KYN28-12:n suojausluokka?

Vakiokotelo tarjoaa IP4X-suojausluokituksen. Katkaisijaosasto tarjoaa IP2X-suojauksen, kun sen ovi on auki.

6. Mitä virtakiskojärjestelyjä on saatavilla?

KYN28-12 voidaan konfiguroida yksikiskoisiin, ositettuihin yksikiskoisiin ja kaksikiskojärjestelmiin riippuen vaaditusta tehonsyötön luotettavuudesta ja toimintajärjestelystä.
