35 kV suurjännitekytkinlaite

35 kV järjestelmiä käytetään yleisesti suurissa teollisuuslaitoksissa, alueellisissa sähköasemissa, sähköntuotantolaitoksissa ja muissa sovelluksissa, jotka vaativat suurempaa voimansiirto- ja jakelukapasiteettia. Verrattuna 10 kV järjestelmiin 35 kV kojeistossa on kiinnitettävä enemmän huomiota eristyskoordinaatioon, ryömintäetäisyyteen, kytkentätehoon, mekaaniseen luotettavuuteen ja käyttöturvallisuuteen.

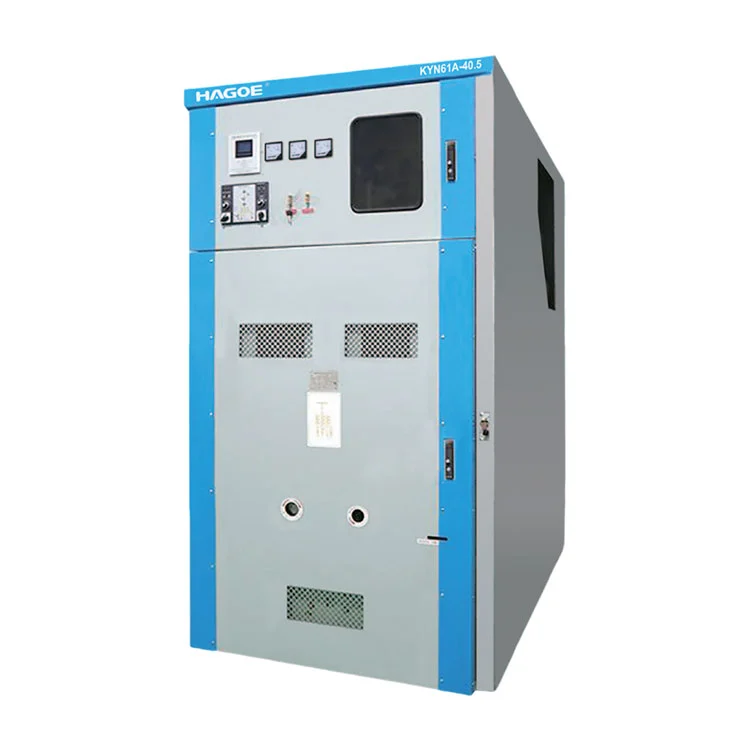

Hagoe ElectricKYN61-40.5 35kV suurjännitekytkinlaiteottaa käyttöön panssaroidun, ulos vedettävän, metallisuljetun rakenteen. Tärkeimmät toiminnalliset osat, mukaan lukien katkaisija, virtakisko, kaapeliliitäntä ja ohjausosastot, on järjestetty erillisiksi toiminnallisiksi alueiksi, jotka tukevat organisoitua käyttöä ja kunnossapitoa.

Ulosvedettävä rakenne sopii erityisen hyvin säännöllistä vaihtoa ja huoltoa vaativiin jakelujärjestelmiin. Katkaisijatrukkia voidaan siirtää käyttö- ja testiasennon välillä käyttö- ja huoltovaatimusten mukaan, mikä auttaa vähentämään laitteiden huollon vaikutusta koko jakelujärjestelmään.

Rakennesuunnittelu turvallisempaa huoltoa varten

35 kV:n suurjännitekojeiston suunnittelussa ei keskitytä vain kotelon suojaamiseen, vaan myös korkeajännitteisten toiminta-alueiden sisäiseen hallintaan.metallikotelo, panssaroitu erotus ja ulosvedettävä rakenne.

Teknisissä sovelluksissa tämä kokoonpano vastaa kolmeen käytännön vaatimusta.

Toiminnallinen erottelu:Suurjännitekiskot, katkaisijat ja kaapeliliitännät on järjestetty erillisiksi osiksi, mikä auttaa säilyttämään selkeän eron eri sähkötoimintojen välillä.

Pääsy huoltoon:Irrotettavan katkaisijatrukin avulla käyttäjät ja huoltohenkilöstö voivat siirtää katkaisijan vaadittuun asentoon tarkastusta tai huoltoa varten ilman, että koko kojeiston koteloa on purettava.

Käyttöturvallisuus:Metallikoteloitu rakenne tarjoaa fyysisen eron sisäisistä jännitteisistä komponenteista. Mekaaninen järjestely voidaan myös sovittaa yhteen projektin sähköisten ja mekaanisten lukitusvaatimusten kanssa.

35 kV kojeisto on enemmän kuin perinteinen jakelukaappi. Ensisijaisesta sähkösuunnittelusta riippuen se voidaan konfiguroida saapuville syöttöjohdoille, lähteville syöttöjohdoille, väyläliittimille ja muille toiminnallisille piireille. Se toimii yhdessä suojareleiden, mittaus-, valvonta- ja automaatiojärjestelmien kanssa sähkövirran ohjaamiseksi ja jakamiseksi.

Tyypillisiä sovelluksia ovat:

• 35kV sähköaseman tulo- ja lähtöjohdot
• Suurjännitejakelujärjestelmät teollisuuslaitoksiin
• Voimalaitosten apuvoima- ja jakelujärjestelmät
• Kaivos- ja laajamittaiset tuotantolaitokset
• Alueelliset sähkönjakelulaitteistot
• Korkeajännitejärjestelmät, jotka vaativat usein kytkennän

Suurissa projekteissa Hagoe Electric voi sovittaa kojeiston kokoonpanon järjestelmän kapasiteetin, oikosulkuparametrien, syöttölaitteen järjestelyn, suojausvaatimusten ja käytettävissä olevan asennustilan mukaan sen sijaan, että valitsisi kaapin pelkästään nimellisjännitteen perusteella.

Tekninen parametri

Palveluympäristö

• Ympäristön lämpötila:Yläraja+40°C, jolloin päivittäinen keskiarvo ei ylitä+35°C; alaraja-15°C.
• Korkeus: ≤ 2000 m.
• Suhteellinen kosteus:Päivittäinen keskiarvo ei ylitä95 %; kuukausittainen keskiarvo ei ylitä90 %.
• Maanjäristyksen voimakkuus:Ei ylitä8°.
• Vesihöyryn paine:Päivittäinen keskiarvo ei ylitä2,2 kPa; kuukausittainen keskiarvo ei ylitä1,8 kPa.
• Ympäristöolosuhteet:Asennuspaikan tulee olla vapaapalo- ja räjähdysvaarat, vakava saastuminen, kemiallinen korroosio ja voimakas tärinä.

Miksi 35 kV ulosvedettävä kytkinlaitekokoonpano?

Suunnitteluhankinnoissa kiinteät tai irrotettavat suurjännitekojeistot eivät ole yleisesti ottaen parempia. Sopiva kokoonpano riippuuhuoltostrategia, toiminnan jatkuvuus, kytkentätaajuus ja huoltovaatimukset.

35 kV ulosvedettävän kokoonpanon tärkeimmät edut ovat:

Parannettu huollon joustavuus:Katkaisijatrukki voidaan vetää pois käyttöasennosta tarkastusta ja huoltoa varten.

Modulaarinen toiminnallinen kokoonpano:Useita paneeleja voidaan konfiguroida saapuville syöttöjohdoille, lähteville syöttöjohdoille, väyläliittimille ja muille saman projektin piireille.

Soveltuvuus suurempiin jakelujärjestelmiin:Useita kojeistopaneeleja voidaan järjestää integroiduksi jakelujärjestelmäksi sähköasemille, teollisuuspuistoille ja suurille teollisuuslaitoksille.

Tästä syystä 35 kV suurjännitekojeiston valintaa tulisi harkitanimellisjännite, nimellisvirta, oikosulkukatkaisukyky, lyhytkestoinen kestovirta, huippukestävyysvirta, eristysvaatimukset, asennusolosuhteet ja suojauskokoonpano, sen sijaan, että vertaisit pelkästään kaapin mittoja tai ostohintaa.

Tekninen konfigurointi ja tekninen tuki

Perustamisestaan ​​vuonna 2008 lähtienHagoe Electric Technology Co., Ltd.on keskittynyt voimansiirtoon ja jakeluun, tehoelektroniikkaan ja uusiin energiasähkölaitteisiin. Kanssayli 18 vuoden kokemus alalta ja yli 34 kansallista patenttia, yhtiö on kehittänyt integroidun T&K-, valmistus-, testaus- ja kansainvälisen palvelujärjestelmän.

35 kV kojeistoprojekteissa suunnittelutukemme kattaa muutakin kuin laitevalmistuksen. Asiakkaan ensisijaisten järjestelmätietojen perusteella tekninen tiimimme voi auttaa:

Järjestelmäparametrit → Kojeiston konfigurointi → Ensisijainen kaavio → Toissijainen suojaus → Paneelijärjestely → Asennusolosuhteet → Tehdastestaus → Projektin toimitus

Valmistuspohja on varustettuTrumpf-laserleikkauskoneet, AMADA CNC-taivutuskoneet, automatisoidut lävistyslaitteet ja sähköiset testauslaitteet, joka tukee kaappien valmistusta, rakennetuotantoa ja tuotetestausta.

Hagoe Electric toimii myös ISO9001-, ISO14001- ja ISO45001-hallintajärjestelmien alla ja ylläpitää tuotteiden vaatimustenmukaisuusvalmiuksia, mukaan lukien CCC-, CE-, CB- ja RoHS-standardit, tarjoten tukidokumentaatiota projekteille eri markkinoilla.

FAQ

1. Mikä on 35 kV suurjännitekytkinlaite?

35kV High Voltage Switchgear on panssaroitu ulosvedettävä AC metallikoteloitu suurjännitekojeisto, joka on suunniteltu 40,5kV, 50Hz kolmivaiheisiin vaihtovirtajärjestelmiin. Sitä käytetään pääasiassa tehon vastaanottamiseen, jakeluun, ohjaukseen, suojaamiseen ja valvontaan.

2. Missä 35 kV kojeistoa yleensä käytetään?

Tyypillisiä käyttökohteita ovat voimalaitokset, sähköasemat, suuret teollisuuslaitokset, kaivostoiminta ja muut laitokset, jotka vaativat 35kV-luokan tehon vastaanottoa ja jakelua.

3. Miksi käyttää ulos vedettävää kytkinlaitetta?

Irrotettava rakenne helpottaa katkaisijoiden huoltoa, testausta ja vaihtoa samalla kun se tukee standardoitua laitehallintaa suuremmissa jakelujärjestelmissä.

4. Mitä ympäristöolosuhteita KYN61-40.5 33kv sisätilojen vcb-kytkinpaneeli tukee?

Vakiokäyttöolosuhteisiin kuuluu korkeus 2000 metriin asti ja ympäristön lämpötila -15°C - +40°C sekä määritellyt kosteus- ja ympäristöolosuhteet. Erikoisympäristöt tulee varmistaa projektin suunnittelun aikana.

5. Voiko Hagoe Electric räätälöidä 35 kV kojeistojärjestelmän?

Kyllä. Kaappikokoonpano, saapuvien ja lähtevien syöttölaitteiden järjestelyt, ensisijaiset sähkökaaviot, toissijainen ohjaus ja suojauskokoonpanot voidaan sovittaa projektin tarpeisiin.

6. Mitä asiakirjoja voidaan toimittaa 35 kV projektille?

Hankkeen vaatimuksista riippuen Hagoe Electric voi toimittaa teknisen dokumentaation, sertifiointiasiakirjat, tarkastusraportit, tehdasasiakirjat ja asiaankuuluvat suunnittelutiedostot teknistä tarkastelua, hankintaa ja projektin hyväksymistä varten.
