HAGOE H5GY -sarja5G ulkoinen tasavirtalähdepaneeliintegroi AC/DC-jakelun, 48 V:n tasavirtamuunnoksen, akunhallinnan, valvonnan, lämmönhallinnan ja ylijännitesuojan ulkokaappiin. Kanssa200A ja 300A kokoonpanot, IP55-suojaus, TCP/IP-tiedonsiirto ja etävalvonta, se on suunniteltu 5G-tukiasemille, FTTx:lle, tietoliikenne- ja pääsylaitteille, joissa tarvitaan vakaata tasavirtaa.
A 5G ulkoinen tasavirtalähdepaneelion enemmän kuin perinteinen DC-paneeli, joka asennetaan ulos. Televiestintälaitteiden on säilytettävä vakaa DC-lähtö, kun ne käsittelevät lämpötilan vaihteluita, kosteutta, pölyä, salaman jännitteitä, akun vanhenemista, rajoitettua asennustilaa ja etähuoltovaatimuksia.
TheHAGOE H5GY -sarjaseuraa yhden kaapin integroitua arkkitehtuuria, joka yhdistää AC/DC-jakelun, tasasuuntaajan tehon, akun hallinnan, valvonnan, lämmönhallinnan ja suojaustoiminnot yhdessä ulkokaapissa. Tämä kokoonpano on tarkoitettu yksinkertaistamaan asennusta ja tukemaan jatkuvaa käyttöä5G, 4G, FTTxja muut viestintälaitteet.

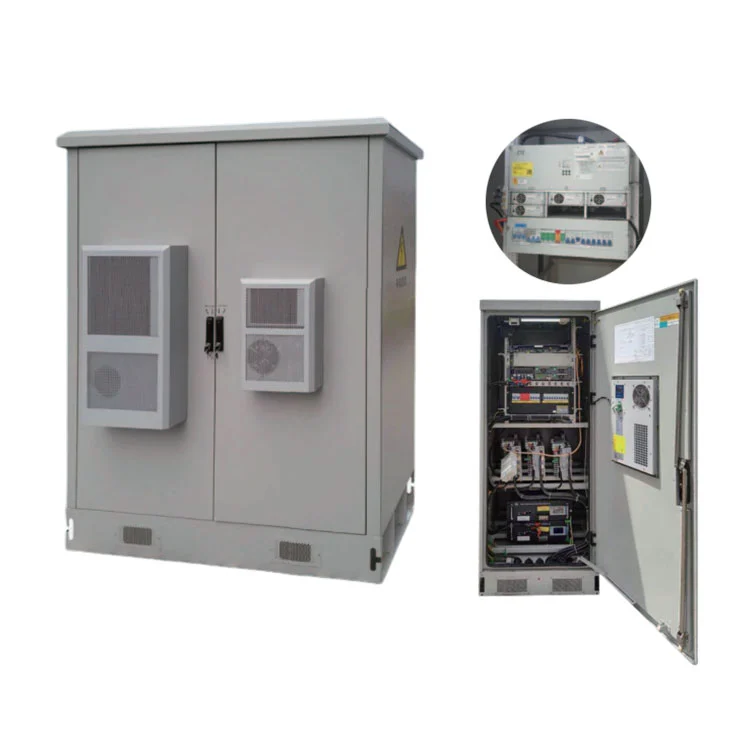

HAGOE H5GY -sarja— Integroitu ulkoinen tasavirtaratkaisu 5G/4G-televiestintäalueille.
Yhdistää AC/DC-jakelun, tasasuuntaajan, akunhallinnan, valvonnan ja lämmönhallinnan yhteen IP55-kaappiin.
H5GY-sarjan napaan asennettu 48 V DC virtalähdeon suunniteltu ympärille48V DCtietoliikennelaitteiden yleisesti käyttämä tehoarkkitehtuuri. Järjestelmä voi integroidaH48S sarjasulautettu DC48V virtalähde, valvontamoduuli, tasasuuntausmoduulit, AC/DC-jakelu ja akkujärjestelmä vaaditun konfiguraation mukaan.
Telealan urakoitsijoille ja järjestelmäintegraattoreille tämä tarkoittaa, että tehokaappi voidaan konfiguroida todellisen kuormitusprofiilin mukaan sen sijaan, että jokainen projekti pakotettaisiin kiinteään kokoonpanoon.
Varustelokero ja akkulokero omaksuvatilmakanavien eristystekniikkatehoelektroniikan ja akkujen käyttöympäristöjen erottamiseen. Tämä auttaa vähentämään tehoosan tuottaman lämmön vaikutusta paristotilaan.
Järjestelmään voidaan myös konfiguroida ympäristönvalvonta- ja lämpötilansäätötoiminnot. Projekteissa, jotka ovat alttiina korkeille ympäristön lämpötiloille tai merkittäville päivä-/yölämpötilavaihteluille, lämmönhallinnasta tulee tärkeä osa akun ja järjestelmän luotettavuutta.
Integroitu valvontaarkkitehtuuri tukee toimintoja mmakun kapasiteetin laskenta, lämpötilakompensointi, online-akun testaus, automaattinen jännitteensäätö ja virranrajoitus.
Näiden toimintojen avulla käyttäjät voivat valvoa tasavirtajärjestelmän ja akun toimintatilaa sen sijaan, että luottaisivat vain paikallisiin tarkastuksiin. Akkuihin liittyvät parametrit voidaan sisällyttää yleiseen valvontajärjestelmään valitun konfiguraation mukaan.
Järjestelmä tarjoaa aenergiaa säästävä nukkumistoimintoviestintäsivustoille, joissa kuormitusolosuhteet vaihtelevat ajan myötä. Tarkoituksena on vähentää turhaa virrankulutusta samalla kun ylläpidetään viestintälaitteiden tarvittava virransyöttö.
Tämä on erityisen tärkeää hajautetuissa televiestintäkeskuksissa, joissa monet kaapit toimivat jatkuvasti ja energiankulutus kerääntyy useisiin kohteisiin.
| Tuotteet | Tekniset parametrit | Pakollinen / Valinnainen |
|---|---|---|
| Nimellistulojännite | AC 380 V ±20 % | — |
| Nimellistaajuus | 50 Hz ±10 % | — |
| Nimellislähtöjännite | DC 110 V / DC 220 V | — |
| Lähtöjännitealue | DC 90–130 V / DC 180–260 V | — |
| Latausmoduuli | HG-T, HG-Z, HG-F | Pakollinen |
| Latausmoduulin virta | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Pakollinen |
| Akun tarkastusmoduuli | HG-X: Jopa 4 moduulia (≤4) | Pakollinen |
| Haarojen eristysmoduuli | HG-I: Jopa 16 moduulia (≤16) | Valinnainen |
| Invertteri moduuli | HG-N1K(1K, 2K, 3K, 5K) | Valinnainen |
| Arvomoduulin vaihto | HG-K: Jopa 16 moduulia (≤16) | Valinnainen |
| Kaapin rungon koko | 800 × 600 × 2260 mm(tai 2360 mm) | Epästandardi ja muokattavissa |
| Akun valvontamoduuli | Jopa 32 moduulia (≤32) | Valinnainen |
Konfiguraatio voi sisältää valvontamoduuleja, tasasuuntausmoduuleja, AC/DC-jakelua, kuivakoskettimia ja telinerakenteita projektin vaatimusten mukaisesti.
Jakeluosasto voi tukea jopa24P AC/DC-katkaisijan asennusasennot, tietyllä AC- ja DC-allokaatiolla valitun kaappikokoonpanon mukaan.
Valvonta- ja ohjausarkkitehtuuri voi tukea6 tuloa ja 6 lähtöämuokattavissa olevilla määrityksillä, yhdessä vaihtovirtamittauksen, usean käyttäjän virrankulutuksen havaitsemisen, monitasoisen virrankatkaisun jaTCP/IPviestintää.
Tekninen huomautus:Lopullinen tasasuuntaajan määrä, akun kapasiteetti, tulo/lähdön kokoonpano ja katkaisijajärjestely tulee varmistaa projektin kuormituslaskelman, varaajan vaatimuksen ja tietoliikennelaitteiden kokoonpanon perusteella ennen tarjousta.
Ennen kuin valitset a5G ulkoinen tasavirtalähdepaneeli, hankinta- ja suunnittelutiimien tulee vahvistaa viisi parametria:
Kantavuus:Määritä jatkuva jatkuva tasavirtakuorma ja odotettu tuleva laajeneminen ennen 200A tai 300A-kokoonpanon valitsemista.
Varmuuskopiointivaatimus:Akun kapasiteetti tulee laskea vaaditun varaajan, todellisen kuormituksen ja paikallisten käyttöolosuhteiden perusteella sen sijaan, että se valitaan vain kaapin kapasiteetin mukaan.
Jakelujärjestely:Vahvista tarvittavat AC/DC-katkaisijan asennot, tulojen ja lähtöjen määrä ja vaativatko useat kuormaryhmät vaiheittaisen virrankatkaisun.
Viestintäprotokolla:Tarkista, vaatiiko sivuston hallintaympäristöTCP/IP, RS485, RS232tai kuivakontaktihälytysrajapinnat.
Ympäristöolosuhteet:Ympäristön lämpötila, kosteus, altistuminen auringolle, asennuspaikka ja huoltoolosuhteet tulee ottaa huomioon valittaessa kaapin lämmönhallintakokoonpanoa.
Tämä projektipohjainen valintamenetelmä auttaa välttämään sekä alimitoitettuja järjestelmiä että tarpeetonta laitekapasiteettia.
HAGOE tarjoaa englanninkielisiä asennusohjeita ja teknisiä etäohjeita tavallisiin seinään asennettaviin tai kompakteihin tasavirtajärjestelmiin.
Keskikokoisille tasavirtapaneeleille ja kokonaisille sähkökaapeille insinöörit voivat tarjota asennus- ja käyttöönottotukea projektijärjestelyn mukaisesti. Suurempia sähköasema-, aurinkosähkö- tai EPC-projekteja varten HAGOE voi laatia erillisen asennus- ja käyttöönottosuunnitelman ja koordinoida laitteiden käyttöönoton yleisen rakennusaikataulun kanssa.
Asennustuki sisältääkäyttökoulutus, käyttöönotto-opastus ja etävianetsintä, joka auttaa asiakkaan huoltotiimiä tutustumaan rutiinikäyttöön.
TheH5GY-sarjan Outdoor Telecom -virtakaappi / IOPUvoidaan käyttää ulkona tasavirtalähteenä solukkoviestintäpaikoille, joissa laitteet vaativat vakaata48V DCvirran ja akun varmuuskopiointi.
Hajautettujen kuituyhteyksien ja tietoliikennesolmujen integroitu kaappirakenne voi yhdistää tehon muuntamisen, akun varmuuskopioinnin, valvonnan ja jakelun kompaktissa ulkoasennuksessa.
Järjestelmä voi tukea kommunikaatio- ja pääsylaitteita, jotka edellyttävät keskitettyä järjestelmää48V DCvirtalähde kaukovalvonta- ja hälytysliitännöillä.
IP55suojaus, ympäristön valvonta, akun hallinta ja varkaudenestovaihtoehdot tekevät järjestelmästä sopivan kohteisiin, joissa säännöllinen manuaalinen tarkastus on rajoitettu.
Nykyisillä 3G/4G-sivustoilla, joita päivitetään 5G:ksi, järjestelmä voidaan konfiguroida uuden kuormitusvaatimuksen, jakelujärjestelyn ja akun varmuuskopiointivaatimusten mukaan.
HAGOE on harjoittanut sähkölaitteiden valmistusta siitä lähtien2008, jonka tuotevalikoima ulottuu tasavirtajärjestelmistä ja UPS/EPS:stä virranjakeluun, automaation ohjaukseen ja uusiin energiasähkölaitteisiin. Näin tietoliikenneprojektit voidaan koordinoida niihin liittyvien sähköjärjestelmien kanssa yhden suunnittelutiimin kautta.
Yrityksellä on oma tuotantokanta ja integroituuT&K-, suunnittelu-, valmistus-, testaus- ja vientipalvelut. Vakiotuotteita voidaan toimittaa räätälöityjen kaappimittojen, jakelujärjestelyjen, tietoliikenneliitäntöjen ja valvontakokoonpanojen ohella.
HAGOE on saanut34+ kansallista patenttiaja ylläpitää sertifiointeja ja hallintajärjestelmiä, mukaan lukienISO9001, ISO14001, ISO45001, CCC, CE, CB ja RoHS, sovellettavan tuotteen ja sertifiointialueen mukaan.
Kansainvälisissä hankinnoissa teknisiä asiakirjoja voivat olla tuotekäsikirjat, sähköpiirustukset, tarkastusraportit, sertifiointiasiakirjat, pakkausluettelot ja asennusohjeet.
Telecom EPC -urakoitsijoille, jakelijoille ja järjestelmäintegraattoreille HAGOE tarjoaa teknisen valinnan, räätälöidyn ratkaisun suunnittelun, tarjoustuen, tuotannon seurannan, tarkastusdokumentaation, logistiikan koordinoinnin ja etäkäyttöönoton tuen.
Vakiovalinta- ja perusvirranjakelusuunnitelmia varten insinööritiimi voi yleensä tarjota alustavan konfiguraation ja tarjouksen1 työpäivä. Monimutkaisemmat räätälöidyt projektit arvioidaan niiden teknisen laajuuden mukaan.
HAGOE Electric Technology Co., Ltd.perustettiin vuonna2008Wenzhoussa, Zhejiangin osavaltiossa Kiinassa, tuotanto- ja suunnittelukapasiteetti kattaa sähkönjakelun, tehoelektroniikan, uuden energian ja älykkäät tehojärjestelmät.
Ulkopuolisten tietoliikennejärjestelmien tuotanto sisältää kaappivalmistuksen, sähköasennuksen, valvontajärjestelmän integroinnin, järjestelmän käyttöönoton ja lopputarkastuksen. Tuotantopohja on varustettuTRUMPF laserleikkauskoneet, AMADA CNC-taivutuskoneet, automatisoidut tornilävistyslaitteet, SMT-tuotantolinjat ja älykkäät ikääntymistestijärjestelmät sekä EMC-, IP-suoja- ja ympäristötestauslaitteet.
Yhtiö toimii allaISO9001, ISO14001 ja ISO45001hallintajärjestelmiä ja kehittää tuotteita sovellettavien GB- ja IEC-vaatimusten mukaisesti. Projektikohtaiset tarkastusraportit, todistukset ja tekniset dokumentaatiot voidaan toimittaa asiakkaan tarpeiden mukaan.
TheH5GY-sarjan ulkokäyttöön integroitu tasavirtajärjestelmävoidaan sovittaa teleoperaattoreille, EPC-urakoitsijoille, jakelijoille ja järjestelmäintegraattoreille, jotka vaativat projektikohtaisen konfiguroinnin.
Räätälöinti voi kattaakaapin rakenne, ulkonäkö, logo, pakkaus, jakelujärjestely, valvontaliitännät, tietoliikennekonfiguraatio ja valitut sähkökomponentit. HAGOE tarjoaa myös OEM/ODM-palveluita kansainvälisille asiakkaille ja voi koordinoida räätälöityä teknistä dokumentaatiota toimitettujen laitteiden kanssa.
Kyllä. TheH5GY-sarja5G ulkoinen tasavirtalähdepaneeli on suunniteltu erityisesti ulkokäyttöön tietoliikennesovelluksiin, mukaan lukien5G, 4G, FTTx, tiedonsiirto- ja pääsylaitteet. The48V DCarkkitehtuuri, akkuintegraatio, valvonta ja ulkokaappisuojaus tekevät siitä sopivan tietoliikennesivustojen sähköinfrastruktuuriin.
Mukana toimitetut H5GY/H48S-kokoonpanotiedot sisältävät200A ja 300Ajärjestelmäkokoonpanot. Lopullinen kapasiteetti tulee valita todellisen tasavirtakuorman, laajennustarpeen ja akun vararakenteen mukaan.
Järjestelmäarkkitehtuuri tukee akkulokeroa ja akun hallintatoimintoja. Akun todellinen tyyppi, kapasiteetti ja määrä tulee vahvistaa vaaditun varaajan ja projektin kuormituslaskelman mukaan.
Kyllä. Valitusta konfiguraatiosta riippuen tiedonsiirtoliitännät sisältävätTCP/IP, RS485, RS232ja kuivat kontaktit. Valvontatoiminnot voidaan konfiguroida projektin etähallintaalustaan.
Kyllä. Tuotteen kokoonpano tukeeAC-, DC- ja signaalisuojaus, jossa B+C ylijännitesuoja saatavilla projektin konfiguraation mukaan.
Kyllä. HAGOE tarjoaaOEM/ODMja tekninen räätälöinti, joka kattaa kaapin rakenteen, sähkökonfiguraation, valvontaliitännät, tuotemerkin, pakkaukset ja niihin liittyvät tekniset dokumentaatiot.
Mukana toimitettu kokoonpano määrittääIP55suoja ulkokaappiin.
Kyllä. HAGOE tarjoaa englanninkielisiä asennusohjeita, teknistä etäohjausta ja käyttöönottotukea. Myös isompiin tai monimutkaisempiin projekteihin voidaan järjestää paikan päällä tukea projektin laajuuden mukaan.
Tilauksesta ja projektin vaatimuksista riippuen HAGOE voi toimittaa tuoteoppaat, sähköpiirustukset, tarkastusraportit, sertifiointiasiakirjat, pakkausluettelot ja muut projektin toimittamiseen tarvittavat tekniset asiakirjat.
Kyllä. HAGOE ei aseta yleistä pakollista MOQ:ta.Yksi yksikkövoidaan tilata vakiotuotteisiin, kun taas räätälöidyt projektit arvioidaan vaaditun kokoonpanon mukaan.
HAGOE on avalmistajakotipaikka Wenzhoussa, Zhejiangin osavaltiossa Kiinassa, perustettu vuonna2008. Yritys integroi tuotekehityksen, valmistuksen, testauksen, myynnin ja vientipalvelut sekä operoi omia tuotantolaitoksia.
Tavallisten varastossa olevien tuotteiden toimitus voidaan järjestää niin nopeasti kuin3 työpäiväämaksun jälkeen, varastotilanteen mukaan. Tavalliset erätilaukset vaativat yleensä7-10 työpäivää, kun taas räätälöidyt tilaukset vaativat yleensä15-30 työpäivääkokoonpanosta ja projektin monimutkaisuudesta riippuen.
