HAGOE GZDW DC-virtalähdepaneelitarjoaa luotettavaa tasavirtaa sähköasemille, voimalaitoksille ja teollisuusjärjestelmille 110V/220V ulostulolla, modulaarisella latauksella ja älykkäällä valvonnalla.
HAGOE GZDW DC-virtalähdepaneelion integroitu DC-apuvoimajärjestelmä, joka on suunniteltu sähköasemille, voimalaitoksille, teollisuuslaitoksille ja kriittiseen sähköinfrastruktuuriin. KehittäjäHAGOE Electric Technology Co., Ltd., virtalähdelaitteiden valmistaja, joka on perustettu vuonna2008,GZDW sarjayhdistää AC/DC-muunnoksen, akun latauksen hallinnan, DC-jakelun, eristyksen valvonnan ja älykkään järjestelmän valvonnan yhteen kaappiin.
Toisin kuin yksinkertainen DC-laturikaappi,GZDW-järjestelmäon suunniteltu täydelliseksi DC-käyttötehoratkaisuksi. Se tarjoaa vakaata tasavirtaa releen suojaukseen, kytkinlaitteiden toimintaan, automaatiolaitteisiin, viestintäjärjestelmiin ja muihin toisiopiireihin, jotka vaativat jatkuvaa virran saatavuutta.
Järjestelmä tukee useita akkukokoonpanoja, mukaan lukien:

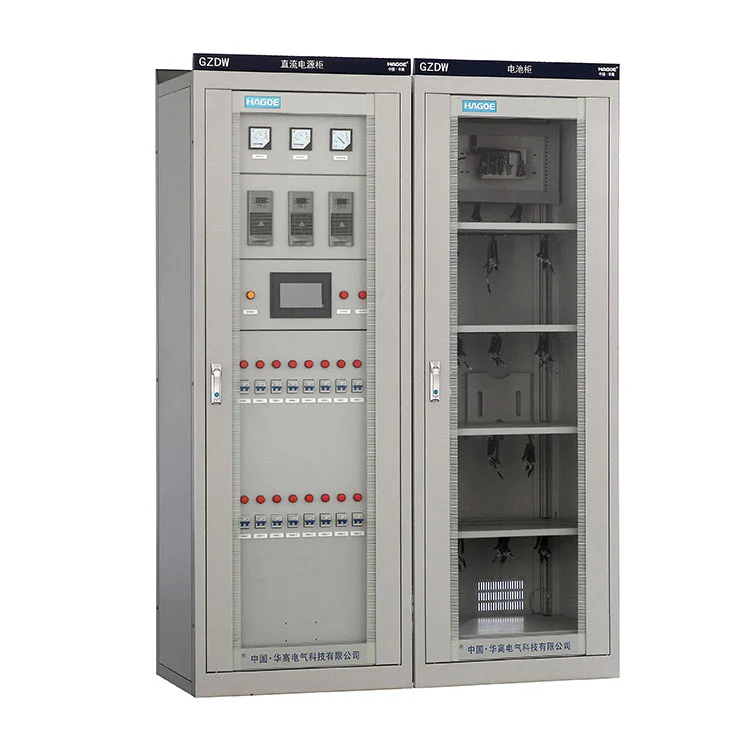

GZDW Lyijy-happo DC-virtalähdepaneeli
GZDW Lithium DC -virtalähdepaneeli

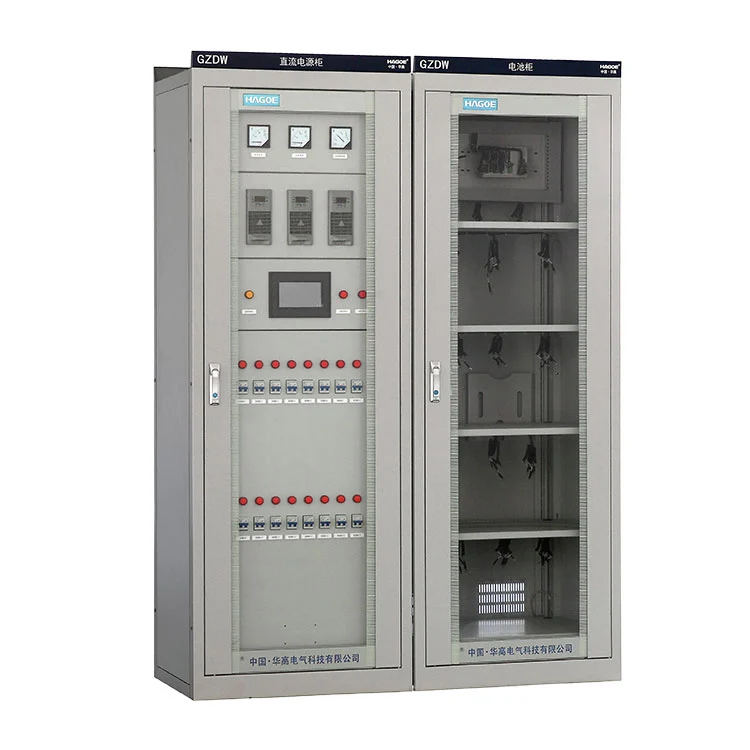

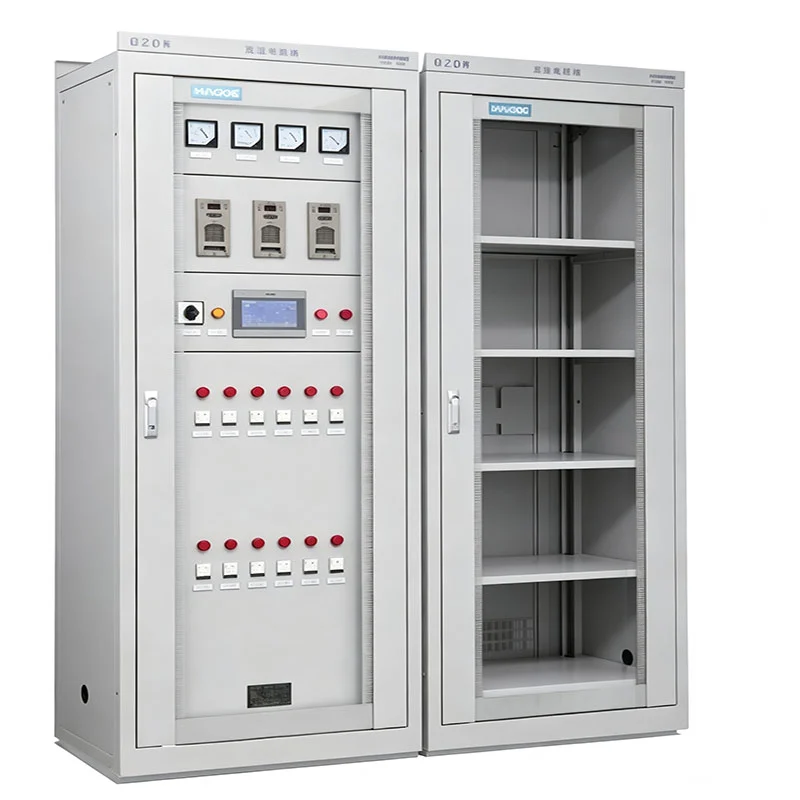

GZDW Ni-Cd DC-virtalähdepaneeli
Se on myös konfiguroitavissa muodossa48V DC laturikaapit, 110V DC laturikaapitja220V DC laturikaapiteri sovellusten jännitevaatimusten mukaan.
Modulaaristen latausyksiköiden, älykkään valvonnan ja useiden tiedonsiirtovaihtoehtojen ansiostaGZDW sarjatarjoaa joustavan tasavirtalähteen kotimaisiin ja ulkomaisiin EPC-projekteihin.
Nykyaikaisissa sähköasemissa ja teollisuuden sähköjärjestelmissä tasavirran luotettavuus vaikuttaa suoraan suojareleiden, katkaisijoiden ja automaatiolaitteiden toimintaan.
TheGZDW DC-virtalähdepaneeliyhdistää seuraavat toiminnalliset osat:
AC syöttö ja tasasuuntaus
Järjestelmä muuntaaAC380Vsyöttöteho vakaaseen tasavirtalähtöön tehokkaiden latausmoduulien avulla. Useat latausmoduulit voivat toimia rinnakkain redundanssin ja ylläpidon joustavuuden parantamiseksi.
Akun lataus ja hallinta
Järjestelmä tukee kelluvaa latausta, tasauslatausta ja akunhallintatoimintoja. Erilaisia akkutyyppejä voidaan valita projektin vaatimusten mukaan, mukaan lukien lyijyhappo-, litium- ja Ni-Cd-akut.
DC-jakelu
DC-lähtö on jaettu riippumattomien syöttöpiirien kautta, joissa on suoja- ja valvontatoiminnot, jotka tarjoavat luotettavaa tehoa toissijaisille laitteille.
Järjestelmän valvonta
Älykäs valvontayksikkö tallentaa jatkuvasti käyttöolosuhteet, hälytykset ja historialliset tapahtumat, mikä auttaa käyttäjiä tunnistamaan järjestelmän tilan ja huoltovaatimukset.
TheHG-E5(7 tuumaa) jaHG-E6(10,4 tuuman) valvontajärjestelmät edustavat HAGOE:n kehitystä perinteisistä avainkäyttöisistä DC-järjestelmistä älykkäisiin teollisiin kosketusohjausalustoihin.
Valvontajärjestelmä tukee erilaisia DC-järjestelmäarkkitehtuureja:
Yksi akku yhdellä laturilla, yksi akku kahdella laturilla, kaksi akkua yhdellä laturilla, kaksi akkua kahdella laturilla
Teollisuusluokan värillinen kosketusnäyttö tarjoaa selkeämmän käyttöliittymän käyttöä, parametrien asetusta ja vika-analyysiä varten.
Tärkeimmät valvontatoiminnot sisältävät:
Latausmoduulin valvonta, Akun tarkastus, Haarojen eristysvalvonta, Kytkimien tilan valvonta, Historiallisten vikojen tallennus, Viestinnän hallinta
Järjestelmä voi tallentaayli 500 000 historiallista vika- ja toimintatietuetta, joka tarjoaa arvokasta datatukea ylläpitoanalyysiin.
Käytettävissä olevat viestintärajapinnat:
RS232
RS485
RJ45 Ethernet
Valinnaisia viestintäprotokollia ovat:
MODBUS
IEC61850
CDT
Tukee erilaisia DC-virtalähdevaatimuksia
TheGZDW sarjavoidaan konfiguroida eri akkutekniikoilla sovellusvaatimusten mukaan.
TheGZDW Lyijy-happo DC-virtalähdepaneelion edelleen laajalti käytetty kokoonpano perinteisissä sähköasemissa ja teollisuussovelluksissa kypsän teknologiansa, vakaan suorituskyvyn ja kustannusetunsa ansiosta.

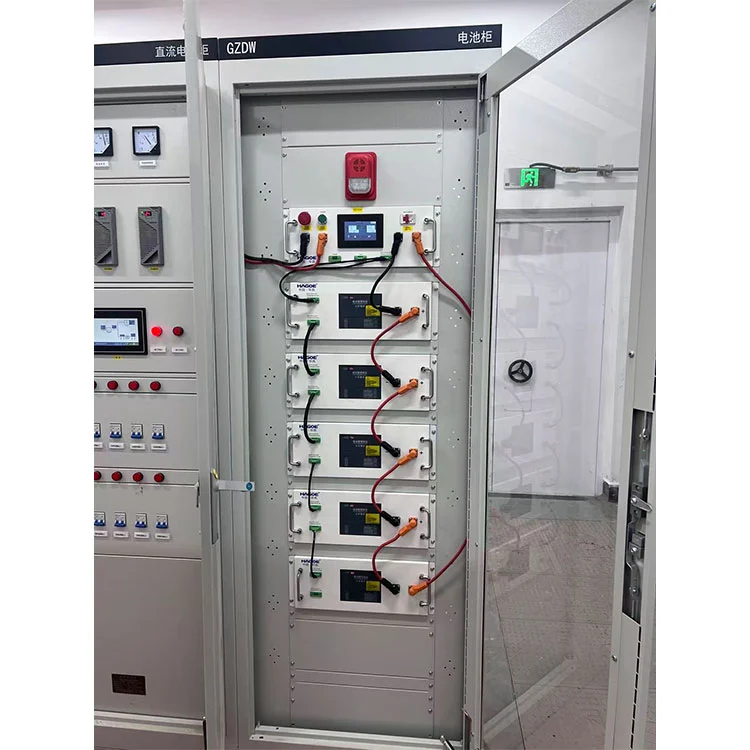

TheGZDW Lithium DC -virtalähdepaneelisopii projekteihin, jotka vaativat suurempaa energiatiheyttä, pienempiä huoltovaatimuksia ja kompaktia asennustilaa.
Akunhallintajärjestelmä (BMS) integrointia voidaan harkita hankkeen eritelmien mukaisesti.
TheGZDW Ni-Cd DC-virtalähdepaneelivoidaan soveltaa vaativiin ympäristöihin, joissa laaja lämpötilansieto ja pitkä käyttöikä ovat tärkeitä tekijöitä.
HAGOE voi suositella sopivaa akkukokoonpanoa jännitetason, asennusympäristön, käyttöolosuhteiden ja huoltovaatimusten perusteella.
| Parametri | Erittely |
|---|---|
| Nimellistulojännite | AC 380V ±20 % |
| Nimellistaajuus | 50 Hz ±10 % |
| Nimellislähtöjännite | DC 110V / DC 220V |
| Lähtöjännitealue | DC 90-130V / DC 180-260V |
| Latausmoduulit | HG-T, HG-Z, HG-F |
| Latausmoduulin virta | 10A, 20A, 30A; 5A, 10A, 20A, 30Ariippuen moduulista |
| Akun tarkastusmoduuli | HG-X, jopa 4 moduulia |
| Haarojen eristyksen valvonta | HG-J, jopa 16 moduulia |
| Invertteri moduuli | HG-N1K, 1K / 2K / 3K / 5K |
| Arvomoduulin vaihto | HG-K, jopa 16 moduulia |
| Valvontanäyttö | HG-E57 tuumaa /HG-E610,4 tuumaa |
| Viestintärajapinnat | RS232 / RS485 / RJ45 |
| Viestintäprotokollat | MODBUS, IEC61850, CDTvalinnainen |
| Historialliset kirjat | Yli 500 000vika- ja toimintatiedot |
| Kaapin mitat | 800 × 600 × 2260 mm / 2360 mm |
| Kaapin kokoonpano | Epätyypilliset mitat saatavilla pyynnöstä |
Projektikohtaisessa kokoonpanossa lopullinen latauskapasiteetti, akun kapasiteetti, syöttöpiirien ja valvontamoduulien lukumäärä tulee määrittää tasavirtakuormitusluettelosta ja järjestelmän suunnittelusta sen sijaan, että se valitaan pelkästään kaapin nimellismäärityksistä.

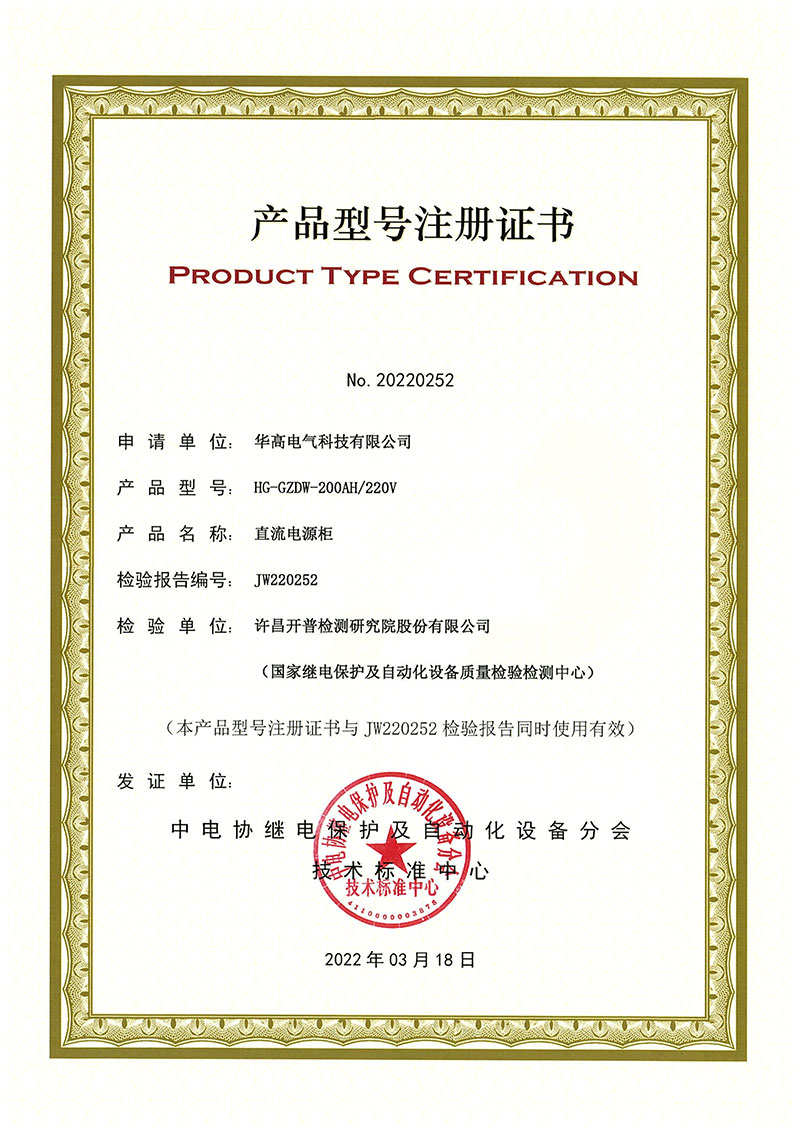

TheHG-GZDW-200AH/220V DC-virtalähdepaneelion suorittanut tyyppitestauksenXuchang Kaipu Testing and Research Institute Co., Ltd.Testinäyte tunnistettiinAC380V / DC220V / 40A, jossa yksi yksikkö on lähetetty testattavaksi.
Testi suoritettiin alkaen9.–14.3.2022, raportin nro.JW220252. Testaus luokiteltiin atyyppitesti, jossa testipohja sisältääDL/T 459-2017, Sähkövirran tasavirtalähdelaitteet, yhdessäGB/T 17626.18-2016vaimennettujen värähtelyaaltojen sietotestaukseen.
Raportin johtopäätöksen mukaan testatut kohteettäytti sovellettavien testausstandardien vaatimukset.
| Tuote | Testiraportin tiedot |
|---|---|
| Tuote | DC-virtalähdepaneeli |
| Malli | HG-GZDW-200AH/220V |
| Esimerkki spesifikaatiosta | AC380V / DC220V / 40A |
| Näytteen määrä | 1 yksikkö |
| Raportti nro | JW220252 |
| Testityyppi | Tyyppitesti |
| Testijakso | 9.–14.3.2022 |
| Testistandardi | DL/T 459-2017 |
| EMC-testin perusteet | GB/T 17626.18-2016 |
| Testauslaboratorio | Xuchang Kaipu Testing and Research Institute Co., Ltd. |
| Testin johtopäätös | Testatut tuotteet täyttivät sovellettavat vaatimukset |
Tämä raportti tarjoaamallikohtaiset testaustodisteetHG-GZDW-200AH/220V kokoonpanolle, ja niihin voidaan viitata teknisen arvioinnin ja projektihankintojen aikana. Testausraporttia tulee tarkastella yhdessä nykyisen tuotekokoonpanon ja projektikohtaisten teknisten vaatimusten kanssa.
Testiraportin yhteenveto
HG-GZDW-200AH/220V DC-virtalähdepaneeli läpäisi tyyppitestauksen Xuchang Kaipu Testing and Research Institute Co., Ltd:ssä maaliskuussa 2022. Kaikki testatut tuotteet täyttivät DL/T 459-2017 ja GB/T 17626.18-2016 vaatimukset.
Raportti nro JW220252 on saatavilla tekniseksi viitteeksi ja projektin hankintadokumentaatioksi.
Rakennettu HAGOE:n DC Power Equipment -valmistuskokemuksen ympärille
HAGOE Electric Technology Co., Ltd.perustettiin vuonna2008Wenzhoussa Kiinassa, jolla on valmistuskokemusta DC-virtalähdekaapeista, integroiduista AC/DC-sähköjärjestelmistä, UPS-järjestelmistä, kojeistoista, sähköasemista ja pienjännitesähkökokoonpanoista.
GZDW-projekteissa valmistus sisältää muutakin kuin kaapin kokoonpanon. Latausmoduulien, valvontakomponenttien, suojalaitteiden, sisäisen johdotuksen ja tasavirtajakeluosien on toimittava yhtenä koordinoituna järjestelmänä.
Tuotannon laadunvalvonta kattaa avainvaiheet, mukaan lukien:

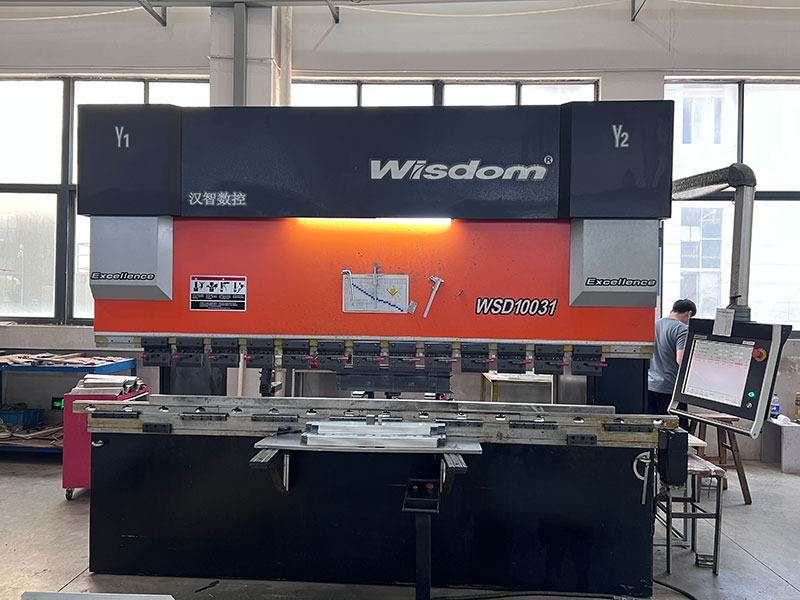

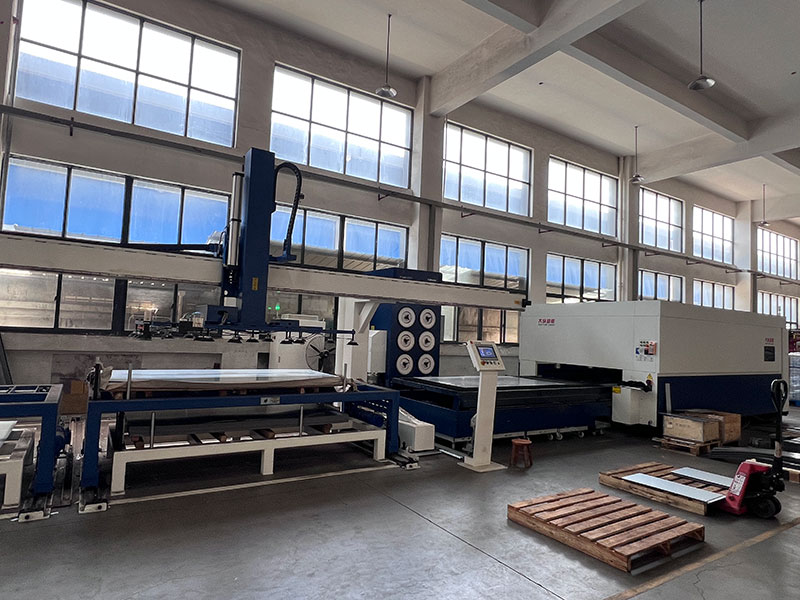

Kaapin valmistus ja viimeistely— Peltityöstö, kotelon asennus ja pintakäsittely suoritetaan hyväksyttyjen kaappipiirustusten mukaan.
Sähkökokoonpano— Virtakiskot, latausmoduulit, valvontayksiköt, suojakomponentit ja liittimet asennetaan hyväksytyn sähkökonfiguraation mukaisesti.
Johdon tarkistus— Sisäinen johdotus, liittimen tunniste ja piirikytkennät tarkistetaan hyväksyttyjen piirustusten mukaan ennen testausta.
Toiminnallinen tarkastus— Lataustoiminnot, valvontaliitännät, hälytyssignaalit, tietoliikennerajapinnat ja asiaankuuluvat kytkentätoiminnot varmistetaan projektin vaatimusten mukaisesti.
HAGOE toimii allaISO 9001:2015, ISO 14001:2015jaISO 45001:2018sertifioidut hallintajärjestelmät. Sertifioitu valmistusalue kattaa DC-virtalähdekaapit ja muut sähkölaitteet, jotka tarjoavat dokumentoidun laadunhallintaperustan projektituotannolle.
TheGZDW sarjaon ensisijaisesti tarkoitettu sovelluksiin, joissa tasavirtaa on oltava saatavilla suoja-, ohjaus- ja apulaitteita varten.
Järjestelmä voi tarjota tasavirtaa releen suojaukseen, katkaisijoiden toimintaan, automaatiolaitteisiin, signalointiin ja muihin toisiojärjestelmiin.110V ja 220V DCkokoonpanot kattavat sähköaseman yleiset tasajännitevaatimukset.
Tehtaat, kaivokset, metallurgialaitokset, kemialliset tehtaat ja muut teollisuusalueet voivat käyttääGZDW-järjestelmäerillisenä tasavirtalähteenä ohjaus- ja suojapiireille.
Rautatieliikenne ja muut infrastruktuurihankkeet voivat vaatia keskitettyä tasavirtaa ohjaus-, merkinanto- ja viestintään liittyvissä laitteissa. Modulaarinen valvontaarkkitehtuuri mahdollistaa järjestelmän konfiguroinnin projektin vaatimusten mukaisesti.
Sovelluksiin, joissa käytetään matalajännitteisiä tasavirtajärjestelmiä, HAGOE voi kehittää vastaavia kokoonpanoja, kuten48V DC laturikaapit, edellyttäen, että vaaditut akku- ja lataustiedot koskevat.
Lopullinen sovelluskokoonpano riippuu tasavirtakuormasta, akun autonomiavaatimuksesta, latauskapasiteetista ja projektin suojausjärjestelmästä.
GZDW-toimittajan valinta ei tarkoita vain oikean jännitemerkinnän varustetun kaapin hankkimista. Suunniteltua tasavirtajärjestelmää varten toimittajan on ymmärrettävä laturin, akun, tasavirtajakelun, valvonnan ja käyttöpaikan välinen suhde.
HAGOE on valmistanut virtalähteitä ja sähkölaitteita lähes kahden vuosikymmenen ajan, ja sen tuotevalikoima kattaa tasavirtajärjestelmät ja niihin liittyvät sähkölaitteet.
TheGZDW alustavoidaan konfiguroida lyijyhappo-, litium- tai Ni-Cd-akkujärjestelmille projektin vaatimusten mukaan.
Latausmoduulit, akkukapasiteetti, syöttöpiirit, valvontamoduulit, tiedonsiirtoliitännät ja kaapin mitat voidaan määritellä asiakkaan sähkösuunnittelun mukaan.
TheHG-E5jaHG-E6valvontajärjestelmät tarjoavat integroidun käyttöliittymän järjestelmän valvontaan, historiallisiin tietueisiin ja viestintään.
HAGOE voi työskennellä asiakkaiden SLD:ien, kuormituslistojen ja teknisten eritelmien perusteella valmistaakseen räätälöityjä konfiguraatioita ja dokumentaatiota projektihankintoja varten.
HAGOE toimii allaISO 9001, ISO 14001jaISO 45001sertifioidut hallintajärjestelmät, jotka tukevat valvottua valmistusta ja dokumentoituja laatumenettelyjä.
HAGOE Electric Technology Co., Ltd.
Vuonna 2008 perustettu HAGOE on ammattimainen tasavirtalähdejärjestelmien, pienjännitekojeistojen ja niihin liittyvien sähkölaitteiden valmistaja. ISO 9001-, ISO 14001- ja ISO 45001 -sertifioiduilla hallintajärjestelmillä HAGOE tarjoaa luotettavia tehoratkaisuja sähköasemille, teollisuuslaitoksille ja infrastruktuuriprojekteille maailmanlaajuisesti.
TheGZDW alustavoidaan konfiguroidalyijyhappo, litium ja Ni-Cdakkujärjestelmät. Akun valinnassa tulee ottaa huomioon tasavirtakuorma, tarvittava varmistusaika, ympäristön lämpötila, huoltoolosuhteet ja projektin tekniset tiedot.
Kyllä. HAGOE voi tarjota kokoonpanoja erilaisiin tasavirtajärjestelmävaatimuksiin. Toimitetut tiedot kattavat erityisestiDC110V ja DC220V, kun48V DC laturikaapitvoidaan suunnitella vaadittujen lataus- ja akkumääritysten mukaan.
Laturikaappi keskittyy ensisijaisesti AC/DC-muuntoon ja akun lataamiseen. TheGZDWon integroitu tasavirtajärjestelmä, jossa voidaan yhdistää latausmoduuleja, akkuja, tasavirtajakelua, eristyksen valvontaa, akun tarkastusta, hälytyksiä ja järjestelmäviestintää.
Kyllä. Latauskapasiteetti, akun kokoonpano, syöttöpiirit, valvontamoduulit, viestintätoiminnot ja kaapin mitat voidaan konfiguroida projektin mukaanSLD, kuormaluettelo ja tekniset vaatimukset.
Valitusta konfiguraatiosta riippuen valvontajärjestelmä voi valvoa latausmoduuleja, akun tilaa, haaran eristystä, kytkentäsignaaleja, hälytyksiä ja käyttötietoja. Se voi myös kommunikoida ulkoisten järjestelmien kanssaRS232, RS485 tai RJ45käyttöliittymät.
Kyllä.MODBUS, IEC61850 ja CDTovat saatavilla viestintäprotokollavaihtoehtoina. Varsinainen liitäntä ja protokolla tulee vahvistaa asiakkaan SCADA- tai automaatiojärjestelmän vaatimusten mukaisesti.
Latauskapasiteetti tulee määrittää tasavirtakuorman, akun kapasiteetin, latausajan vaatimuksen ja järjestelmän redundanssin perusteella. HAGOE voi suositella sopivaa latausmoduulin määrää ja virran arvoa tarkastettuaan projektin tasavirtakuormitustiedot.
Suunnittelutarjouksen kannalta hyödyllisin tieto sisältää mmTasavirtajärjestelmän jännite, kuormituslista, akun tyyppi ja kapasiteetti, tarvittava varmuuskopiointiaika, tasavirtasyöttölaitteiden määrä, valvontavaatimukset ja tiedonsiirtoprotokolla. AnSLDtai tekninen eritelmä on parempi, jos saatavilla.
