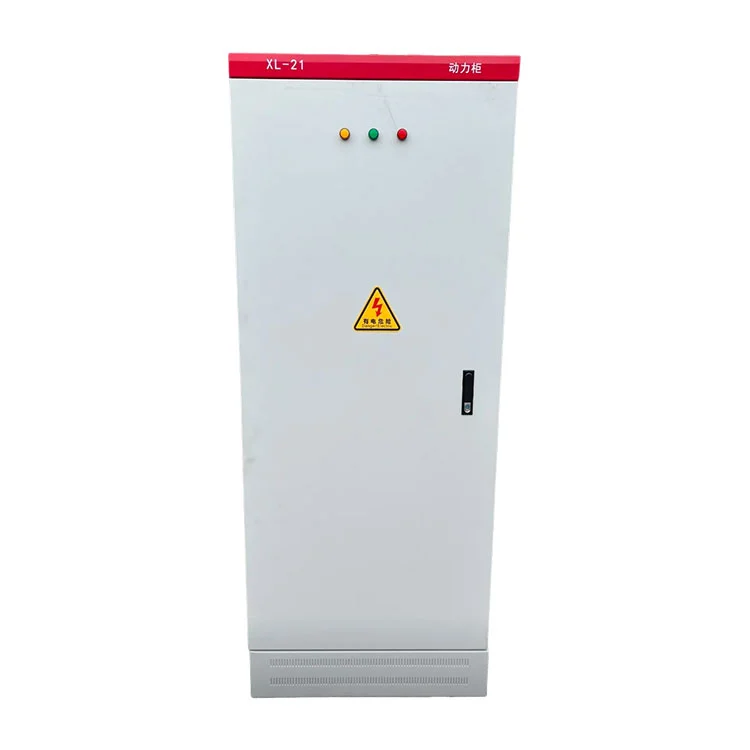

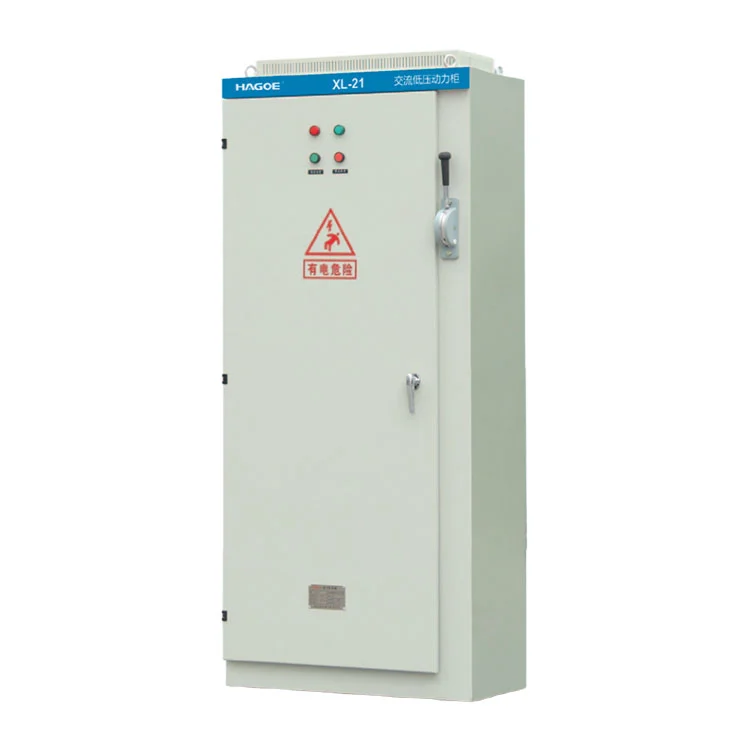

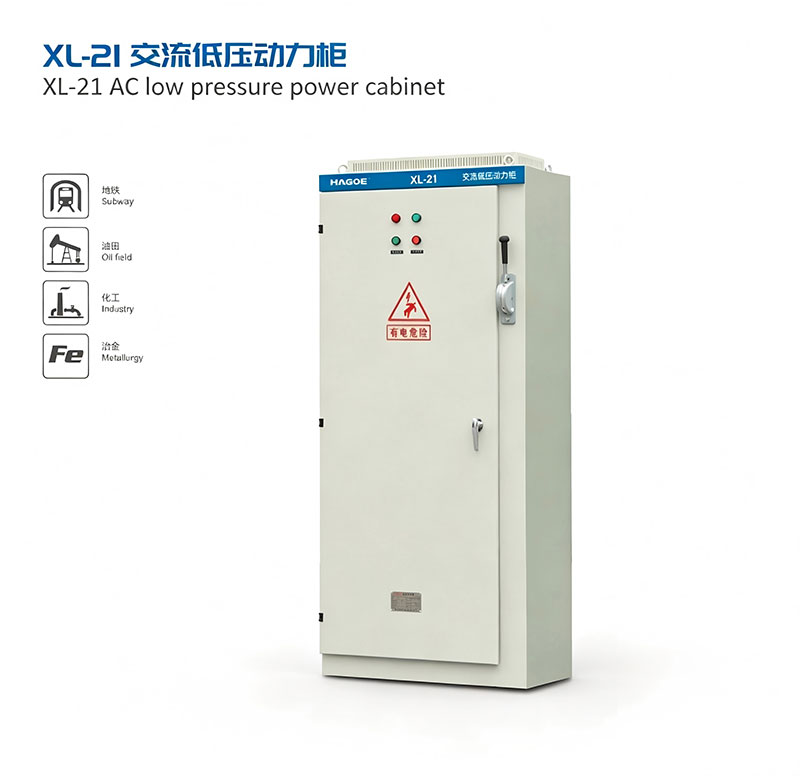

HAGOE XL-21AC Panel Box on pienjännitteinen AC-virranjakeluratkaisu, joka on suunniteltu teollisiin, kaupallisiin ja infrastruktuurisovelluksiin. Kylmävalssatun teräskotelon, kuparikiskon ja modulaaristen komponenttien ansiosta se voidaan räätälöidä EPC-projekteihin, tehtaisiin, tietoliikenneasemiin ja uusiutuvan energian järjestelmiin.
TheHAGOE XL-21AC Panel Box on kiinteän tyyppinen pienjännitteinen AC-jakelupaneeli, joka on suunniteltu alue- ja päätevirranjakeluun tehtaissa, liikerakennuksissa, tietoliikennelaitoksissa, uusiutuvan energian järjestelmissä ja apuvoimasovelluksissa.
Paneeli saa vakiintuneen220V yksivaiheinentai380V kolmivaiheinenVaihtovirta syöttää ja jakaa virtaa useille lähteville piireille sisääntulevan suojalaitteen, kuparikiskojärjestelmän ja haarakatkaisijoiden kautta. Projektin vaatimuksista riippuen sisäinen kokoonpano voi sisältääMCCB:t, MCB:t, RCCB:t, SPD:t, mittarit ja viestintämoduulit.
Kotelo on valmistettu kylmävalssatusta teräksestä jauhemaalatulla pintakäsittelyllä. ErillinenN ja PE kiskotvoidaan järjestää selkeän neutraalin ja suojaavan maadoituksen ylläpitämiseksi.IP30sopii tavallisiin sisäasennuksiin, kun taasIP54/IP55kokoonpanot voidaan määrittää sovelluksille, jotka vaativat korkeampaa kotelointia.
Vaihtovirtapaneelirasia ei rajoitu yhteen kiinteään kaappikokoonpanoon. HAGOE voi määrittää kotelon mitat, saapuvan kapasiteetin, lähtevien piirien määrän, kaapelin läpivientien järjestelyn ja komponenttivalinnan asiakkaan tarpeiden mukaanyksirivinen kaavio (SLD), kuormaluettelo, asennusehdot ja tekniset tiedot.
Tämä projektipohjainen kokoonpano tekee tuotteesta sopivanEPC-urakoitsijat, sähköjärjestelmäintegraattorit, teollisuuskäyttäjät ja OEM-asiakkaat, jotka tarvitsevat muutakin kuin valmiin jakelurasia.
Vaihtovirran jakopaneeli vastaanottaa ylävirran pienjännitteisen vaihtovirtasyötön ja jakaa sen pääsuojalaitteen ja kuparikiskojärjestelmän kautta useille itsenäisille lähteville piireille.
Yksittäiset piirit voivat toimittaa tuotantolaitteita, valaistusjärjestelmiä, ohjauslaitteita, tietoliikennelaitteita ja muita apukuormia. Tehdasprojekteissa lähtevien piirien nimellisarvot ja määrät voidaan valita laitteiden kuormituslistan mukaan.
Paneelia voidaan käyttää myös paikallisena AC-jakeluyksikkönä lähtöpuolellaUPS-järjestelmättaiaurinko invertterit, edellyttäen, että sähköiset parametrit ja suojausvaatimukset täsmäävät oikein.

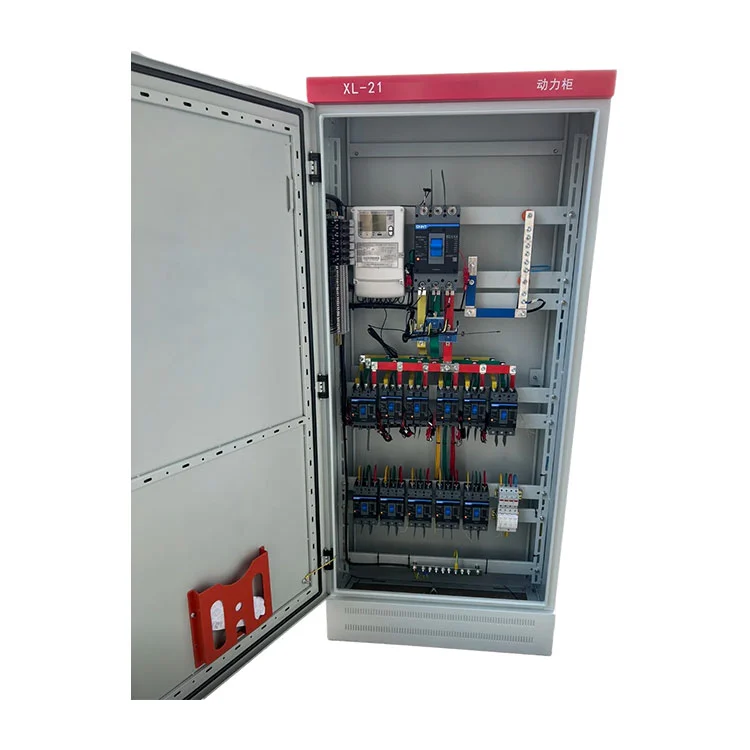

Paneeli voidaan varustaaMCCB:t, MCB:tja muut piirin suojalaitteet projektin suojauskaavion mukaisesti. Pääsisääntuleva katkaisija eristää ja suojaa jakeluyksikköä, kun taas lähtevät katkaisijat suojaavat yksittäisiä piirejä ylikuormitukselta ja oikosululta.
RCCBsuojaus voidaan lisätä, kun tarvitaan vikavirtasuojausta. Komponenttimerkit voidaan valita asiakkaan spesifikaatioiden, projektistandardien ja hankintavaatimusten mukaan.
Kotitaloussovelluksiin, sähkökomponentit soveltuvin osinCCC-sertifiointivoidaan määritellä. Vientiprojekteihin voidaan valita kiinalaisia tai kansainvälisiä tuotemerkkejä vaaditun teknisen standardin mukaan.
AC Distribution Box voidaan konfiguroida erilliselläN ja PE kiskotsäilyttää selkeä neutraali ja suojaava maadoitus. Metallikotelo on kytketty suojamaadoitusjärjestelmään osana paneelin maadoituskokoonpanoa.
Tietoliikennelaitoksiin, ulkokäyttöön tarkoitettuihin sähkökaappeihin, ohjausjärjestelmiin ja uusiutuvan energian sovelluksiin,SPDylijännitesuojaa voidaan lisätä projektin vaatimusten mukaan.
SPD-tyyppi ja -kokoonpano tulee valita sähköjärjestelmän, maadoitusjärjestelyn, asennusympäristön ja sovellettavien paikallisten standardien perusteella.

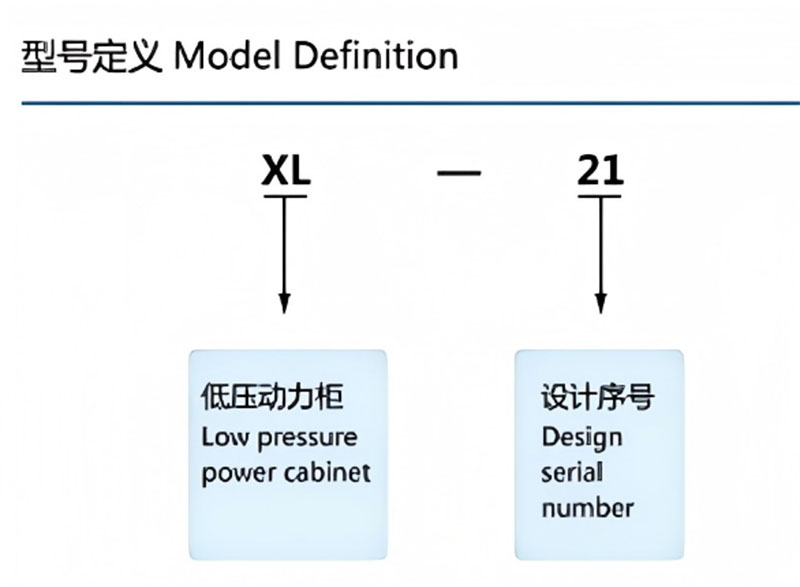

TheXL-21on pienjännitteinen vaihtovirtajakelulaite eikä suorita jännitteen muuntamista.
Vakiokokoonpanojen tuki:
Paneeli tulee asentaa sähköjärjestelmään, jossa syöttöjännite on jo muodostettu. Jos jännitemuunnos tai sähköeristys on tarpeen, HAGOE voi toimittaa vastaavat muuntajat tai tehonsyöttölaitteet erikseen.
Sähkötiedonkeruuta vaativissa projekteissaXL-21voi integroida volttimittareita, ampeerimittareita, energiamittareita taiHAGOE HG-ZJAC-valvontamoduuli.
Valitusta konfiguraatiosta riippuen valvontajärjestelmä voi kerätä parametreja, kuten jännitteen, virran, taajuuden, tehon ja energiankulutuksen. KanssaRS485/MODBUStiedonsiirtoon, kerätyt tiedot voidaan yhdistääBMS, SCADAtai muut teollisuuden valvonta-alustat.
Tämä vaihtoehto soveltuu tehtaisiin, tietoliikennehuoneisiin, automaatiolaitoksiin ja muihin asennuksiin, joissa tarvitaan keskitettyä sähkövalvontaa.
| Sarjanumero | Projektit | Yksikkö | Data |
|---|---|---|---|
| 1 | Pääpiirin nimellisjännite | V | AC 380 |
| 2 | Apupiirin jänniteluokitus | V | AC 220, 380 |
| 3 | Nimellistaajuus | Hz | 50 |
| 4 | Nimellinen eristysjännite | V | 660 |
| 5 | Nimellisvirta | A | ≤800 |
Huomautus:Jos todelliset käyttöolosuhteet ylittävät yllä olevat vaatimukset, ota yhteyttä yritykseemme saadaksesi tekninen vahvistus.
Vaihtovirtapaneelirasiaa voidaan käyttää alueelliseen sähkönjakoon tuotantopajoissa, laitehuoneissa ja aputiloissa. Se jakaa tehon ylävirran pienjännitejärjestelmästä tuotantolaitteisiin, valaistukseen, ohjaimiin ja apukuormiin.
Suuremmissa tehdasprojekteissa lähtevien piirien nimellisarvot ja määrät voidaan konfiguroida laitteiden kuormituslistan mukaan.
Televiestintähuoneisiin ja ulkokäyttöön tarkoitettuja viestintäkaappeja vartenXL-21voi toimia AC-tulo- ja haarajakeluyksikkönä.
Korkeampi kotelon suojaus,SPDja älykäs valvonta voidaan määrittää asennusympäristön ja projektin vaatimusten mukaan.
TheXL-21voidaan asentaa aurinkoinvertterien AC-puolelle, lähtöpuolelleUPS-järjestelmätja muut uusiutuvan energian apujakelujärjestelmät.
Tulevien ja lähtevien suojalaitteiden oikea valinta tarjoaa eristyksen ja piirin suojauksen teholaitteiden ja alavirran kuormien välillä.
Projekteissa, jotka vaativat lisävaihtovirran jakelua,XL-21voi suorittaa kompakteja loppupään jakelutehtäviä.
varten35kV-500kVsähköasemille ja sovelluksille, joilla on korkeammat asemapalvelun tehovaatimukset, HAGOE tarjoaa myösHJP-sarjan AC-virtalähdepaneeli, joka on sijoitettu omaksi aseman palvelun vaihtovirtajärjestelmäksi.
HAGOE Electric Technology Co., Ltd.sijaitsee Wenzhoussa, Zhejiangissa, Kiinassa. Perustettu vuonna2008, yritys on kehittänyt ja valmistanut tehonsyöttöjärjestelmiä, pienjännitekojeistoja ja niihin liittyviä sähkölaitteita.
HAGOElla on rekisteröity pääoma21 miljoonaa RMB, työvoimaa50-99 työntekijääja34 patenttia.

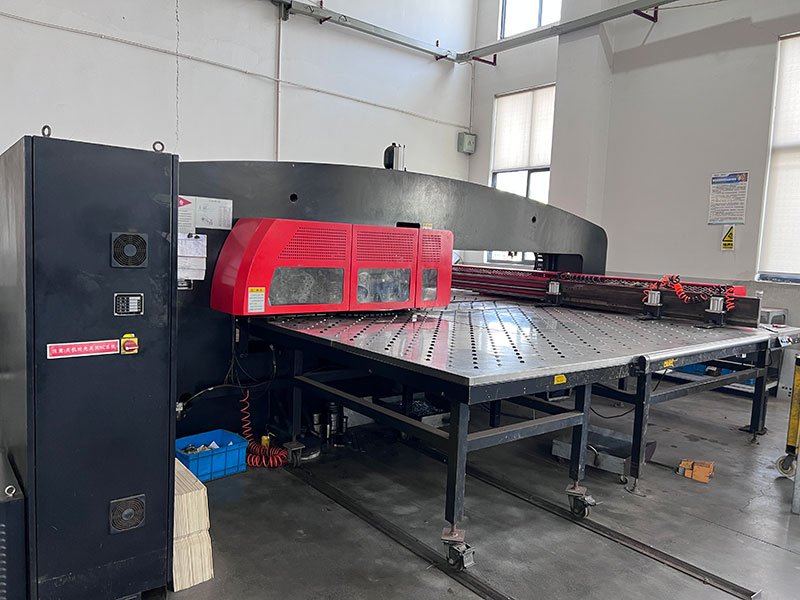

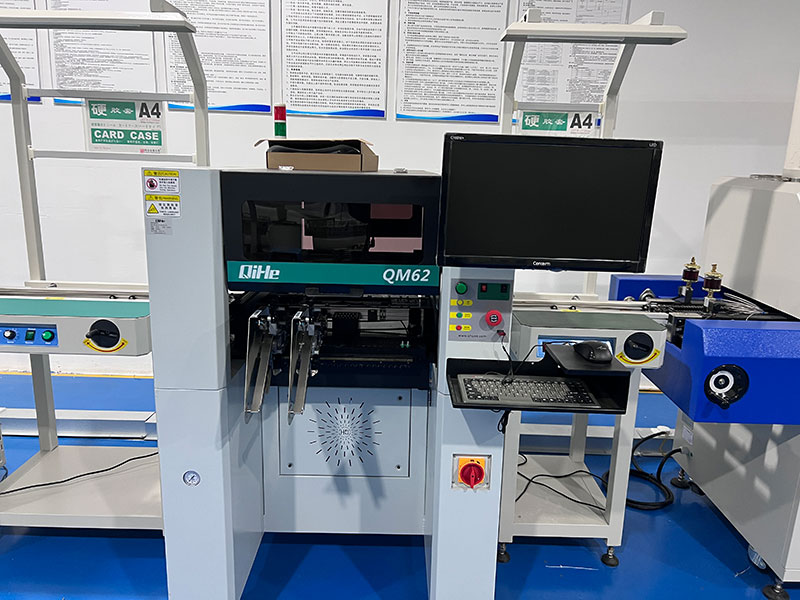

AC Panel Box -tuotanto kattaa keskeiset prosessit mukaan lukien ohutlevyn valmistuksen, jauhemaalauksen, kuparikiskojen käsittelyn, sähkökomponenttien asennuksen, johdotuksen ja lopputarkastuksen.
Näiden prosessien ylläpitäminen HAGOE:n valmistusjärjestelmässä mahdollistaa sen, että yritys voi säätää kaapin mittoja ja sisäisiä konfiguraatioita asiakkaan piirustusten ja projektien tuoteluetteloiden mukaan sen sijaan, että ostajat rajoittaisivat kiinteitä vakiokokoonpanoja.
JokainenXL-21paneeli käy läpi tehtaan rutiinitarkastuksen ennen toimitusta. Kokoonpanosta ja projektin vaatimuksista riippuen tarkastus voi sisältää eristysvastuksen, dielektrisen kestävyyden, katkaisijan toiminnan, johdotuksen tarkastuksen ja toimintatarkastukset.
Asiaankuuluvat asiakirjat, kuten kytkentäkaaviot, testipöytäkirjat ja projektidokumentaatiot, voidaan toimittaa tilausvaatimusten mukaisesti asennuksen, käyttöönoton ja huollon tueksi.
HAGOE ELECTRICAL TECHNOLOGY CO., LTD.käyttää sertifioituja johtamisjärjestelmiä, jotka kattavat laadunhallinnan, ympäristöjohtamisen sekä työterveyden ja -turvallisuuden.
Yhtiön nykyiset johtamisjärjestelmän sertifikaatit sisältävät:
Sertifioitu laajuus kattaa DC-virtalähdekaappien, integroitujen AC/DC-tehojärjestelmien, UPS-järjestelmien, kytkinlaitteiden, sähköasemien, PLC-ohjauskaappien, tietoliikennetehojärjestelmien ja pienjännitekojeistokokoonpanojen tuotannon.
Vaihtovirtapaneeliprojekteissa yksittäiset sähkökomponentit voidaan valita soveltuvin osinCCC-sertifiointitai muut asiakkaan määrittelemät vaatimustenmukaisuusvaatimukset. Koko paneelin sertifiointitila tulee vahvistaa suhteessa todelliseen tuotteen kokoonpanoon ja asiaankuuluviin sertifiointiasiakirjoihin.
TheXL-21on suunniteltuOEMjaEPCasiakkaat ostavat jakelulaitteita projektikohtaisten vaatimusten mukaisesti.
HAGOE voi konfiguroida paneelin asiakkaan:
Räätälöinti voi sisältää kotelon mitat, kaapelin sisääntulosuunnan, pääkatkaisijan nimellisarvon, lähtevän piirin määrän, kuparikiskon tekniset tiedot, mittarit,SPD, RCCB, viestintämoduulit, kotelon värit ja tyyppikilven tiedot.
Ulkomaisille projekteille HAGOE voi tarjota myös neutraalia brändäystä, asiakasbrändäystä, monikielisiä tarroja ja teknistä dokumentaatiota.
Tavallinen vientipakkaus voi sisältää venytyskalvoa, suojaavia kulmasuojia ja puisia laatikoita, jotka vähentävät kotelon ja pintavaurioiden riskiä kuljetuksen aikana.
Suurprojektien tyypillinen tuotannon läpimenoaika on noin15-25 työpäivääteknisen piirustuksen vahvistuksen jälkeen. Todellinen toimitusaika riippuu paneelikokoonpanosta, tilausmäärästä, komponenttien saatavuudesta ja teknisen hyväksynnän aikataulusta.
HAGOE tukee kansainvälisen kaupan ehtoja, kutenFOBjaCIFja voi tarjota osittaisenCKD/SKDTarvittaessa kokoonpanotuki ulkomaisille projekteille.
vartenEPC-urakoitsijat, järjestelmäintegraattorit ja teollisuuden loppukäyttäjät, HAGOE suosittelee seuraavien tietojen antamista tarjouspyyntövaiheessa:
Saatuaan tekniset tiedot HAGOE voi valmistella vastaavan paneelikokoonpanon ja toimittaa GA-piirustukset, tärkeimmät komponenttiluettelot, tekniset tiedot ja kaupalliset tarjoukset.
Tuotanto alkaa teknisen piirustuksen vahvistuksen jälkeen, jota seuraa tehdastarkastus ja testaus soveltuvien tuotekonfiguraatioiden ja projektivaatimusten mukaisesti.
TheHAGOE XL-21on konfiguroitava pienjännitteinen AC-jakelupaneeli, joka on suunniteltu todellisten projektin vaatimusten mukaan kiinteän yleisen laatikkokokoonpanon sijaan.
Se on sijoitettu alueelliseen ja terminaaliseen vaihtovirtajakeluun tehtaissa, tietoliikennelaitoksissa, uusiutuvan energian järjestelmissä, liikerakennuksissa ja teollisuuden apuvoimajärjestelmissä.
Sovelluksiin, jotka vaativat erillisen asemapalvelun vaihtovirtajärjestelmän, erityisesti sähköasemaprojekteissa, HAGOE tarjoaaHJP-sarjan AC-virtalähdepaneelikorkeamman tason asemapalveluratkaisuna.
Valmistuskokemuksella vuodesta2008, Wenzhoun tuotantotukikohta,ISO 9001/14001/45001hallintajärjestelmät ja laajempi valikoima virtalähteitä ja pienjännitekojeistotuotteita, HAGOE tarjoaa teknistä räätälöintiä ja OEM-tukea kotimaisille ja kansainvälisille projektiostajille.
Luokituksen tulee perustua todelliseen kuormituslistaan, maksimikäyttövirtaan, tulevaan laajennukseen, kaapelin kapasiteettiin ja suojauksen koordinointiin – ei pelkästään liitetyn kokonaiskuormaan. HAGOE voi konfiguroida tulevan katkaisijan, virtakiskon ja lähtevät piirit sinun mukaanSLDja projektin kuormitusvaatimukset.
Kyllä. HAGOE konfiguroi paneelin projektin mukaanSLD, kuormalista, asennustila ja tekniset tiedot. Kotelon mitat, katkaisijoiden nimellisarvot, lähtevät piirit, kaapelin sisääntulo, mittarit,SPD, RCCBja viestintämoduulit voidaan räätälöidä.
Katkaisijan katkaisukapasiteetin tulee vastata asennuskohdan mahdollista oikosulkuvirtaa. Tyypillisiä kokoonpanoja voidaan käyttää4kA, 6kAtai10kAkatkaisijat, mutta lopullinen valinta tulee vahvistaa projektin sähkösuunnittelu- ja suojausvaatimuksista.
Vaihtovirtapaneelirasia on suunniteltu pääasiassa pienjännitteiseen alueelliseen ja terminaaliseen AC-jakeluun tehtaissa, rakennuksissa, tietoliikenne- ja UPS-järjestelmissä. TheHJP-sarjaon sijoitettu asemapalvelun AC-sähköjärjestelmään sähköasemille ja teollisuuslaitoksille, jossa on toimintoja, kuten kahden lähteen siirto ja asemapalvelujakelu.
Kyllä. TheXL-21voidaan konfiguroida kanssaSPD, RCCB, energiamittarit jaHAGOE HG-ZJvalvontamoduuli.RS485/MODBUStiedonsiirto on käytettävissä sähkötietojen liittämistä vartenBMS, SCADAtai muita valvontajärjestelmiä.
Kyllä, riippuen olemassa olevan kaapin sähköisistä ja mekaanisista olosuhteista. HAGOE voi arvioida alkuperäiset mitat, katkaisijan tekniset tiedot, kaapelin läpivientien sijainnit, piirien määrän jaSLDsen määrittämiseksi, tarvitaanko kaappi suoraan vaihtoon vai muutettuun.

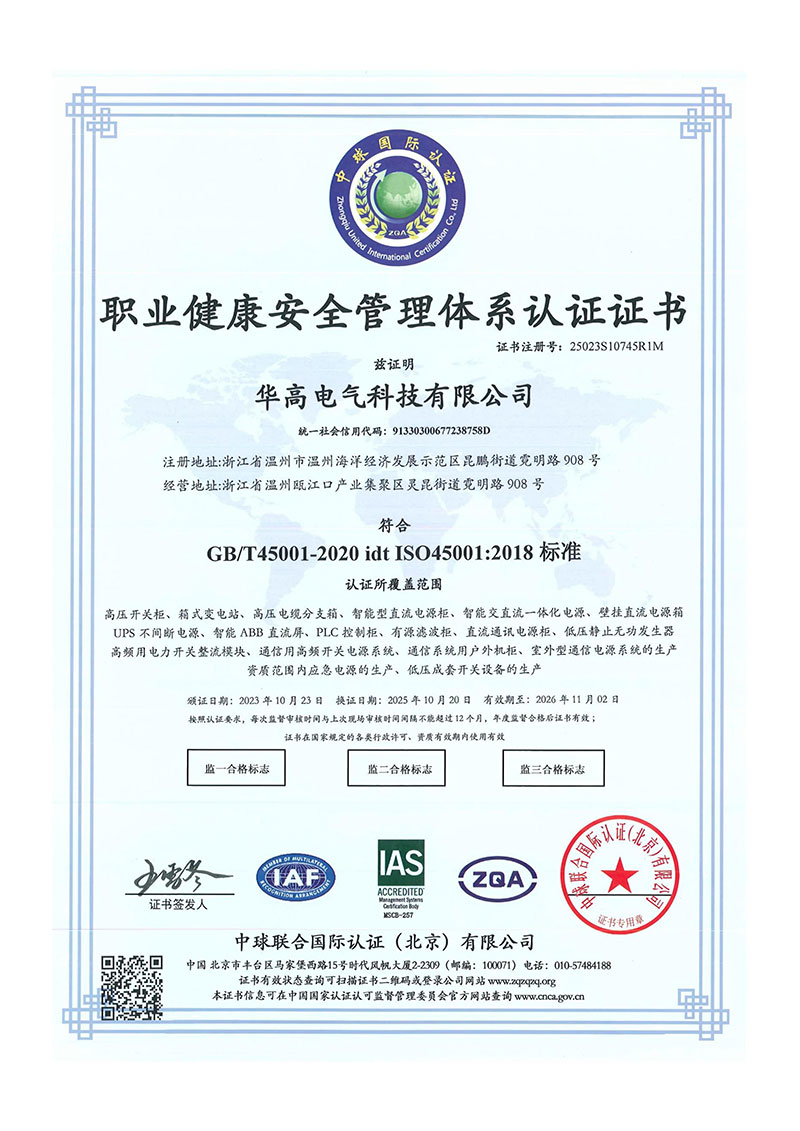

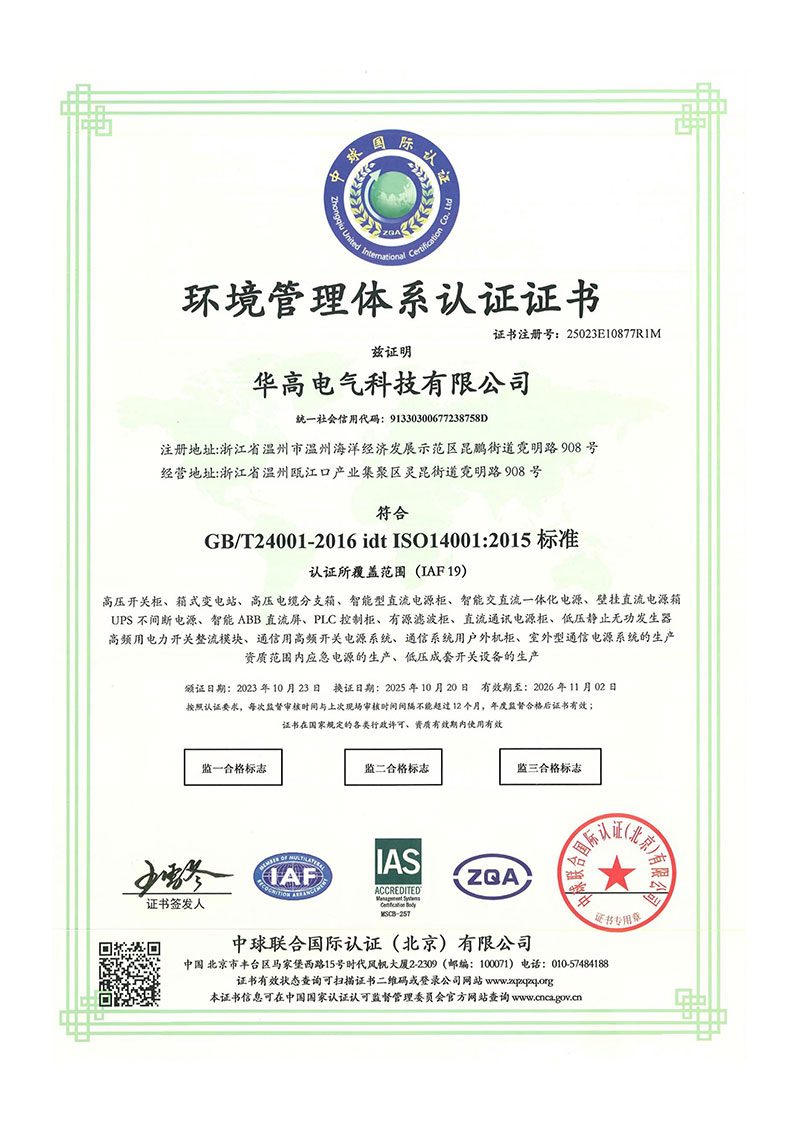

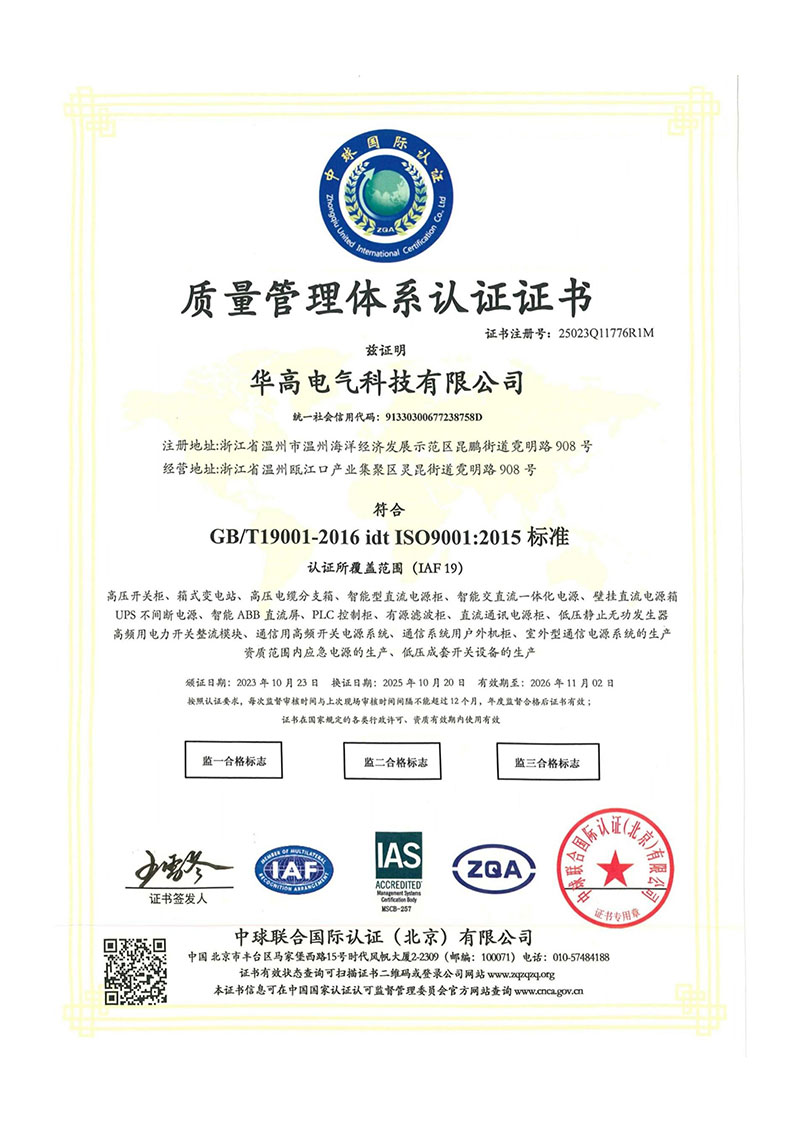

HAGOE:n tuotannonhallintajärjestelmät on sertifioituISO 9001:2015, ISO 14001:2015jaISO 45001:2018. Myös yksittäisiä sähkökomponentteja voidaan valita soveltuvin osinCCC-sertifiointi. Koko paneelin sertifiointi tulee vahvistaa todellisen kokoonpanon mukaan.
Jos haluat tarkan tarjouksen, anna järjestelmän jännite/taajuus,SLD, kuormituslista, saapuva kapasiteetti, lähtevien piirien vaatimukset, asennustapa, IP-luokitus ja suositellut komponenttimerkit. HAGOE voi sitten valmistella sopivan kokoonpanon, piirustukset, tuoteluettelon ja tarjouksen.
