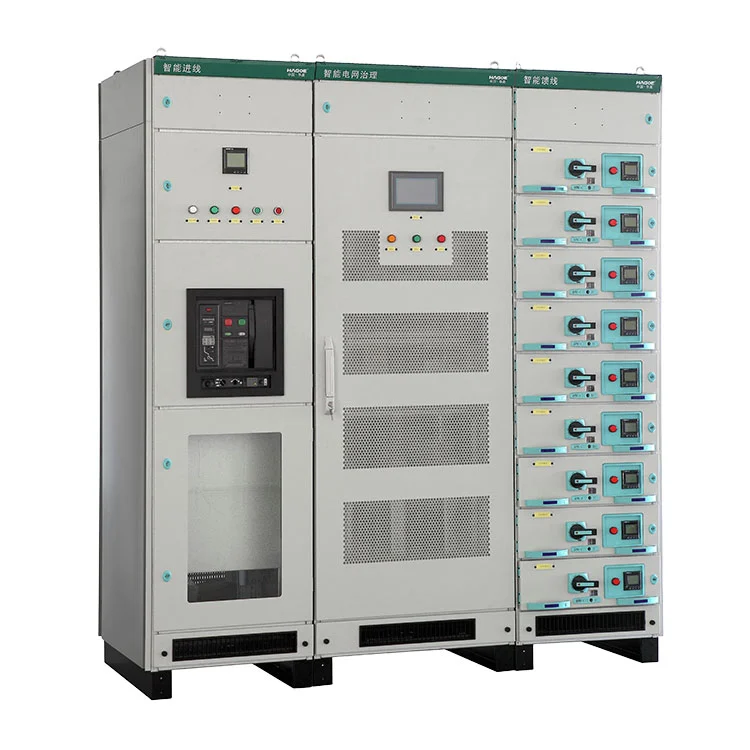

AC Power Supply Panel voidaan konfiguroida kahdella AC-tulolähteellä, jos projekti vaatii vaihtoehtoisen lähteen apukuormille. Automaattinen tai manuaalinen siirto voidaan valita ohjauskaavion mukaan, ja mekaaninen ja sähköinen lukitus voidaan sisällyttää tarvittaessa estämään sopimaton samanaikainen sulkeutuminen. Siirron logiikka, sisääntulon arvo ja ohjausjärjestely vahvistetaan projektin sähköpiirustusten ja kuormitusvaatimusten mukaisesti.
Lähtevä osa voidaan varustaa katkaisimilla, jotka valitaan kuormitusominaisuuksien ja suojausvaatimusten mukaan. Tämä mahdollistaa erillisen haarasuojauksen apukuormille, kuten suojalaitteille, automaatiojärjestelmille, viestintälaitteille ja valaistukselle. Tuleva kapasiteetti, katkaisijoiden nimellisarvot, lähtevien piirien lukumäärä ja katkaisukapasiteetti tulee valita projektin kuormitusaikataulun ja käytettävissä olevien oikosulkuparametrien mukaan kiinteän konfiguraation sijaan.
Valvontavaatimuksista riippuen HJP-sarjaan voidaan sisällyttää digitaalisia mittareita kolmivaiheisen jännitteen, virran, taajuuden ja tehokertoimen mittaamiseen. Hankkeissa, jotka vaativat yhteyden valvontajärjestelmään,RS485 ja MODBUS tiedonsiirtovoidaan konfiguroida yhteensopivilla valvontalaitteilla. Käytettävissä olevat viestintätoiminnot riippuvat valitusta mittarista ja yleisestä järjestelmäarkkitehtuurista.
HJP-sarjan AC-virranjakelupaneeliin voidaan konfiguroida ylijännitesuojalaitteet, hälytysilmaisimet ja niihin liittyvät suojakomponentit projektin sähkösuunnittelun mukaisesti. Lopullinen suojajärjestely tulee määrittää järjestelmän jännitteen, maadoituskokoonpanon, kuormitusominaisuuksien ja sovellettavien paikallisten standardien perusteella, jotta varmistetaan suojalaitteiden ja sähköjärjestelmän välinen yhteensopivuus.
| Tekninen parametri | Erittely |
|---|---|
| Nimellisjännite | 380/220 VAC ±20 % |
| Nimellistaajuus | 50 Hz / 60 Hz |
| AC-tulolinjojen määrä | 1 tai 2 |
| Eristysjännite | 1000 V |
| Nimellinen lyhytkestoinen kestovirta | >40 kA (RMS) |
| Nimellishuippukestovirta | 100 kA |
| Suojausluokka | IP30 tai korkeampi |
| Paneelin rakenne | PK-10 tyyppi |
| Kaapin mitat (L × S × K) | 800 × 600 × 2260 mm tai 2360 mm |
AC Power Supply -paneelin valinnan tulee perustua tulevan virransyöttöjärjestelyyn, kuormituskapasiteettiin, lähteviin piireihin, suojausvaatimuksiin ja valvonta-arkkitehtuuriin. Vaihtoehtoista lähdettä vaativissa sähköaseman apujärjestelmissä voidaan harkita kaksoissyöttöä automaattisella siirrolla.
Yleisessä teollisessa jakelussa sisään- ja ulosmenokonfiguraatio voidaan valita kytkettyjen kuormien mukaan.
Ennen tarjouksen tekemistä HAGOE voi tarkistaa asiakkaan tarjouksenyksirivinen kaavio, kuormitusaikataulu, nimellisjännite, tulon syöttöjärjestely, lähtevien piirien lukumäärä, kaapin mitat ja valvontavaatimuksettarvittavan kokoonpanon määrittämiseksi.
HJP-sarja on suunniteltu sähkö- ja teollisuussovelluksiin, jotka vaativat lisävaihtovirran jakelua.
sisäänsähköasemia ja voimalaitoksia, se voi toimittaa asemapalvelukuormia, mukaan lukien suoja-, automaatio-, viestintä-, ohjaus- ja valaistuslaitteet.
sisäänteolliset tuotantolaitokset, sitä voidaan käyttää valvomoissa, MCC-huoneissa ja muissa pienjänniteapujakelualueilla.
vartenulkomaiset EPC-projektit, kaapin rakenne, sähkökomponentit ja valvontatoiminnot voidaan mukauttaa paikallisten sähkövaatimusten ja hyväksyttyjen projektipiirustusten mukaan.
China HAGOE Electric on pätevä toimittaja State Grid Corporation of Chinalle, China Southern Power Gridille ja Guangdong Power Gridille. Yrityksen tuotteet ovat läpäisseet asiaankuuluvat valtion kantaverkkosertifikaatit ja ne on valittu menestyksekkäästi sähköverkkojärjestelmien järjestämissä tarjouskilpailuissa. HAGOE Electric tarjoaa korkealaatuisia, vakaita ja luotettavia tuotteita sähköverkon jälleenrakentamiseen, parantamiseen ja sähköturvallisuuteen.
HAGOE tarjoaa projektikohtaista räätälöintiäEPC-urakoitsijat, ulkomaiset jakelijat, sähköjärjestelmäintegraattorit ja teollisuuskäyttäjät. Vahvistetuista teknisistä vaatimuksista riippuen HJP-sarjaa voidaan mukauttaa kaapin mittojen, sisääntulojärjestelyjen, lähtevien piirien, katkaisijoiden ja mittareiden, valvontamoduulien, tietoliikenneliitäntöjen, virtakiskokokoonpanon, kaapelin sisäänviennin ja OEM-tyyppikilpien suhteen.
HAGOE voi myös koordinoida ulkomaisia projektejatekninen dokumentaatio, vientipakkaukset, monikieliset merkinnät ja kansainvälinen logistiikkatukisovitun toimitusmäärän mukaan.

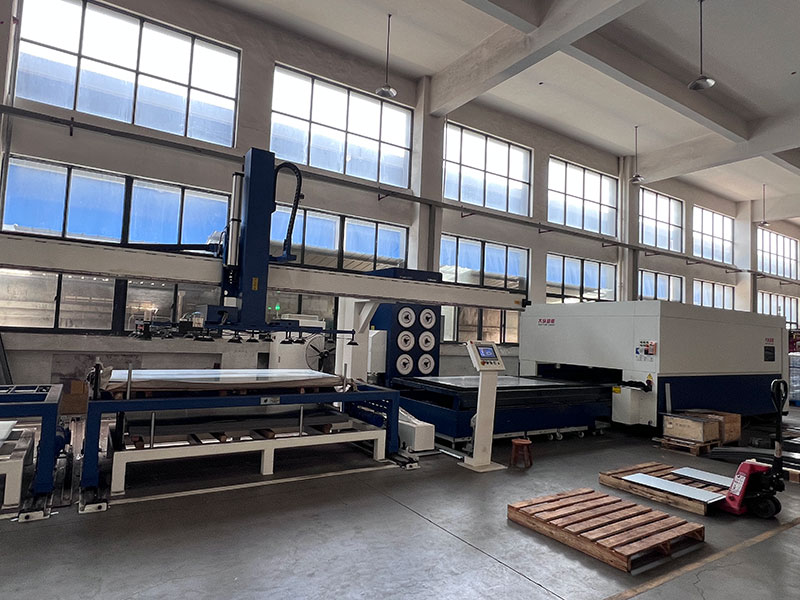

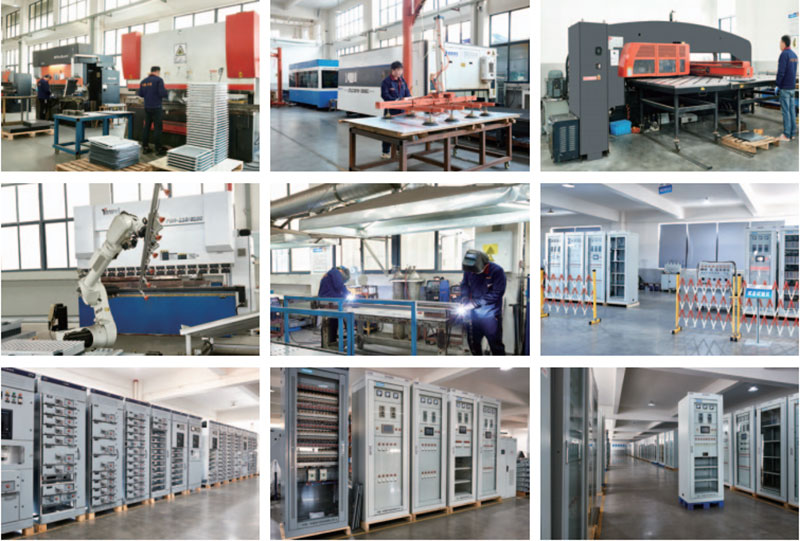

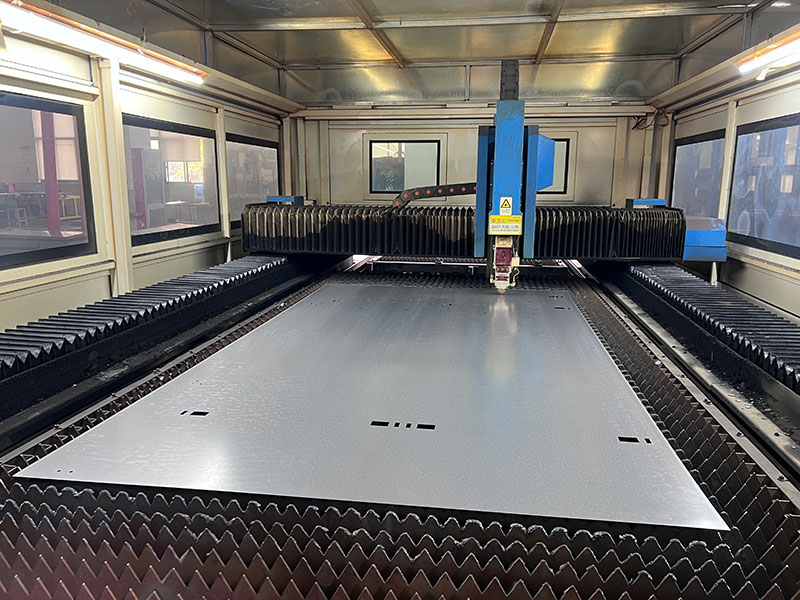

HAGOE integroi T&K:n, ohutlevyvalmistuksen, sähkökokoonpanon ja tuotetestauksen tuotantojärjestelmäänsä. Tuotantokanta on varustettu TRUMPF-laserleikkauskoneilla, AMADA CNC-taivutuskoneilla, CNC-tornilävistyskoneilla ja tarkkuusleikkauslaitteilla sähkökaappien valmistukseen. Asennusprosessit kattavat kaapin rakentamisen, virtakiskokäsittelyn, sähköjohdotuksen ja komponenttien asennuksen, minkä jälkeen soveltuvat sähköisen suorituskyvyn tarkastukset ennen toimitusta.
HJP-sarjan AC Power Supply Panelin laadunvalvonta keskittyy kaapin rakentamiseen, virtakisko- ja johdotustöihin, komponenttien asennukseen, suojatoimintoihin ja sähköiseen suorituskykyyn. HAGOE käyttää myös älykkäitä ikääntymistestijärjestelmiä, sähköisen suorituskyvyn testauslaitteita, EMC-testausjärjestelmiä, korkean ja matalan lämpötilan kostean lämmön testauskammioita ja IP-testauslaitteita. Asianmukaisia testausmenetelmiä sovelletaan tuotetyypin ja projektin vaatimusten mukaisesti.
HAGOE:n tuotannonhallintajärjestelmät on sertifioituISO 9001:2015, ISO 14001:2015 ja ISO 45001:2018. ISO 9001 -laatujärjestelmän sertifikaatti onNro 25023Q11776R1M, ISO 14001 Environmental Management System -sertifikaatti onNro 25023E10877R1M, ja ISO 45001 -työterveyden ja -turvallisuuden hallintajärjestelmän sertifikaatti onNro 25023S10745R1M.
Sertifioitu soveltamisala kattaa tuotteet, mukaan lukien DC-virtalähdekaapit, integroidut AC/DC-virtajärjestelmät, UPS-järjestelmät, kojeistot, PLC-ohjauskaapit, viestintätehojärjestelmät ja pienjännitekytkinlaitteet.
Tietyille HJP-kokoonpanoille soveltuvat asiakirjat, kutenCCC-, CE-, CB-, RoHS- tai tuotetestausraportitvoidaan toimittaa todellisen kokoonpanon ja kohdemarkkinoiden vaatimusten mukaan.
HAGOE valmistaa vientipakkaukset kaapin mittojen, kuljetustavan ja määränpäävaatimusten mukaan. Vakiosuojaus voi sisältää venytyskalvon, kulmasuojauksen ja puiset laatikot, joiden lopullinen pakkausrakenne vahvistetaan tilauksen ja toimitusehtojen mukaisesti.
Ulkomaiset tilaukset voidaan toimittaa allaFOB- tai CIF-ehdot, sekä vientiasiakirjat, tekniset käsikirjat, kytkentäkaaviot ja monikieliset tuoteetiketit. Osittaisesta CKD-toimituksesta voidaan keskustella myös ulkomailla asennettavia projekteja varten, jos tekninen laajuus sen sallii.
Lopullinen toimitusaika tulee vahvistaa tämän jälkeenpiirustukset, tekniset tiedot, komponenttien kokoonpano ja tilausmääräon viimeistelty.
HAGOE Electric Technology Co., Ltd. perustettiin vuonna2008ja on kehittänyt pitkän aikavälin osaamista tehonsyöttöjärjestelmien, pienjännitejakelulaitteiden, teollisuusautomaatiolaitteiden ja uusien energiasähkötuotteiden T&K- ja valmistuksessa.
Yhtiö pitää34 valtuutettua kansallista patenttia, käyttää tuotantolaitteita, mukaan lukien TRUMPF-laserleikkaus- ja AMADA CNC-taivutuskoneet, ja ylläpitää testausvalmiuksia, jotka kattavat sähköisen suorituskyvyn, EMC:n, ikääntymisen, ympäristöolosuhteet ja IP-suojauksen.
Sen hallintajärjestelmät on sertifioituISO 9001, ISO 14001 ja ISO 45001, kun taas sen tuotteet ja palvelut tavoittavat asiakkaat Kiinassa jayli 30 maassa ja alueellaulkomailla.
HJP-sarjan AC-virtalähdepaneeleja hankkiville EPC-urakoitsijoille, jakelijoille ja teollisuuskäyttäjille HAGOE voi tarjota integroidun toimitusprosessin, joka kattaatekninen konfigurointi, tuotteiden räätälöinti, valmistus, laaduntarkastus ja vientitoimitus.
Tuotekohtaiset suorituskyky-, sertifiointi- ja projektireferenssit voidaan todentaa todellisen kokoonpanon ja sitä tukevan teknisen dokumentaation mukaan.

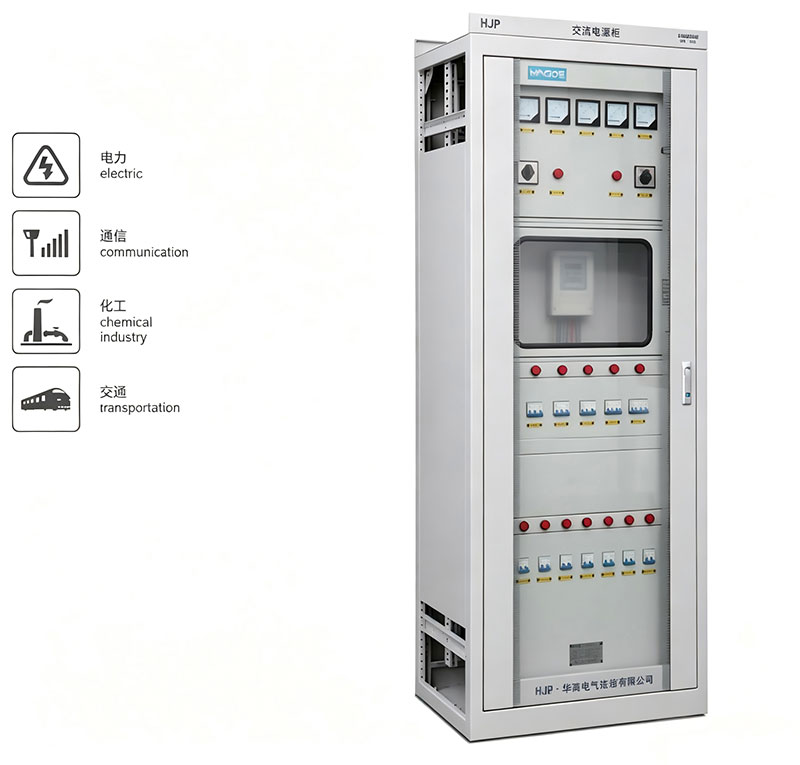

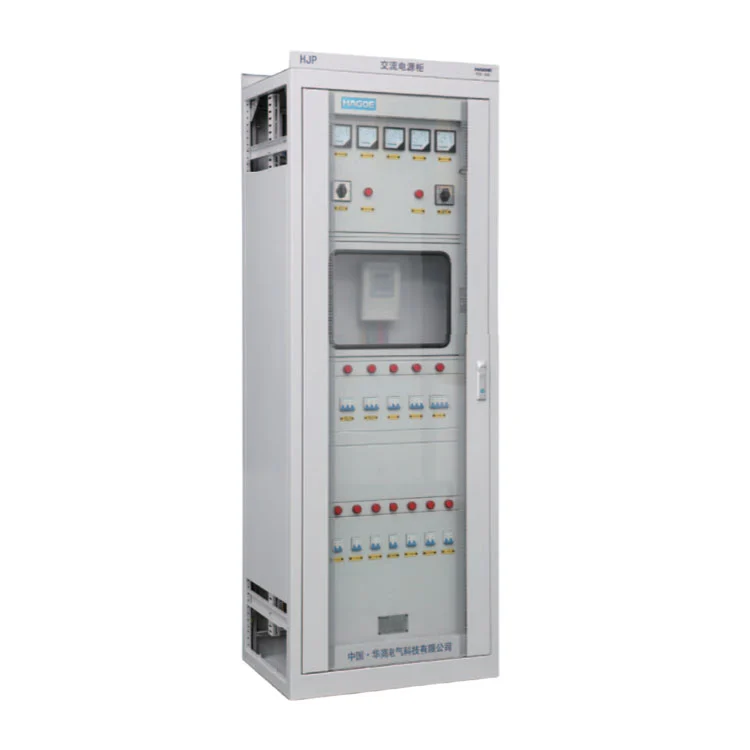

HJP-sarjan AC-virtalähdepaneeli on suunniteltuAC-virranjakelusähköasemissa, voimalaitoksissa, teollisuuslaitoksissa, valvomoissa ja muussa sähköinfrastruktuurissa. Se voi syöttää virtaa releen suojaukseen, automaatioon, tietoliikenteeseen, valaistukseen ja muihin asemapalvelukuormiin.
Kyllä. HJP-sarja voidaan konfiguroidakaksi vaihtovirtalähdettävaihtoehtoista virtalähdettä vaativiin sovelluksiin. Automaattinen tai manuaalinen siirto voidaan valita projektin sähkökaavion mukaan, jolloin siirtologiikka vahvistetaan teknisen suunnittelun aikana.
Vakiokokoonpano on suunniteltuAC 380V/220V, 50Hzpienjännitejärjestelmät. A60 Hz konfiguraatiovoidaan toimittaa myös projektin vaatimusten ja valittujen sähkökomponenttien mukaan.
Kyllä. HAGOE tarjoaa projektikohtaista räätälöintiäEPC-urakoitsijat, jakelijat, järjestelmäintegraattorit ja teollisuuskäyttäjät. Kaapin mitat, saapuvien syöttöjen järjestelyt, lähtevät piirit, katkaisijat, mittarit, valvontamoduulit, tietoliikenneliitännät, kaapelin sisääntulo, virtakiskokokoonpano ja OEM-tyyppikilvet voidaan räätälöidä hyväksyttyjen teknisten vaatimusten mukaisesti.
Paneeli voidaan konfiguroida digitaalisilla valvontalaitteillajännite, virta, taajuus ja tehokerroin. TarvittaessaRS485/MODBUS-yhteysvoidaan liittää liitettäväksi valvontajärjestelmään. Lopullinen tiedonsiirtokonfiguraatio riippuu valitusta valvontalaitteesta ja järjestelmäarkkitehtuurista.
Asiakkaiden tulee toimittaa tarkat asetukset ja tarjousyksirivinen kaavio, kuormitusaikataulu, nimellisjännite, tulovirtajärjestely, lähtevien piirien lukumäärä, kaapin mitat, valvontavaatimukset, sovellettavat standardit ja tilausmäärä. EPC-projekteissa hyväksytyt sähköpiirustukset ja tekniset tiedot ovat erityisen hyödyllisiä.
Kyllä. Hankkeen laajuudesta riippuen HAGOE voi tarjotatuotetiedot, kytkentäkaaviot, tekniset käsikirjat, tarkastuspöytäkirjat, testiasiakirjat ja vientiasiakirjat. Dokumentaatiopaketti voidaan vahvistaa ennen tuotantoa.
HAGOE:n tuotannonhallintajärjestelmät on sertifioituISO 9001:2015, ISO 14001:2015 ja ISO 45001:2018. Varsinaisesta tuotekokoonpanosta ja kohdemarkkinoista riippuenCCC-, CE-, CB-, RoHS- tai tuotteen testausasiakirjatvoidaan myös tarjota, jos mahdollista.
Kyllä. HAGOE tukee ulkomaisia EPC-projektejatekninen konfigurointi, OEM-räätälöinti, valmistus, laatudokumentaatio, vientipakkaus, logistiikan koordinointi ja tekninen tuki. Yritystietojen mukaan HAGOE:n tuotteita ja palveluita on laajennettuyli 30 maassa ja alueella.
HAGOE integroi ohutlevyvalmistuksen, sähkökokoonpanon ja tuotetestauksen tuotantojärjestelmäänsä. Sen tuotantolaitoksia ovat mmTRUMPF-laserleikkauskoneet, AMADA CNC-taivutuskoneet, CNC-tornilävistyskoneet ja sähköisen suorituskyvyn testauslaitteet. Laadunvalvonta kattaa kaappirakentamisen, komponenttien asennuksen, johdotuksen, virtakiskotyöt, suojaustoiminnot ja soveltuvat sähkötekniset testit.
Kyllä. HAGOE voi tukeaOEM-brändäys ja projektikohtaiset kokoonpanot, mukaan lukien nimikilvet, tuotetarrat, asiakirjat, kaapin tekniset tiedot ja valitut sähkökomponentit. OEM-vaatimukset tulee vahvistaa yhdessä teknisten eritelmien kanssa ennen tuotantoa.
Tuotannon läpimenoaika riippuukaapin määrä, sähkökokoonpano, komponenttien valinta, räätälöintivaatimukset ja piirustusten hyväksyntä. Vahvistettu toimitusaikataulu voidaan toimittaa, kun tekniset tiedot, piirustukset ja ostotilaus on viimeistelty.
