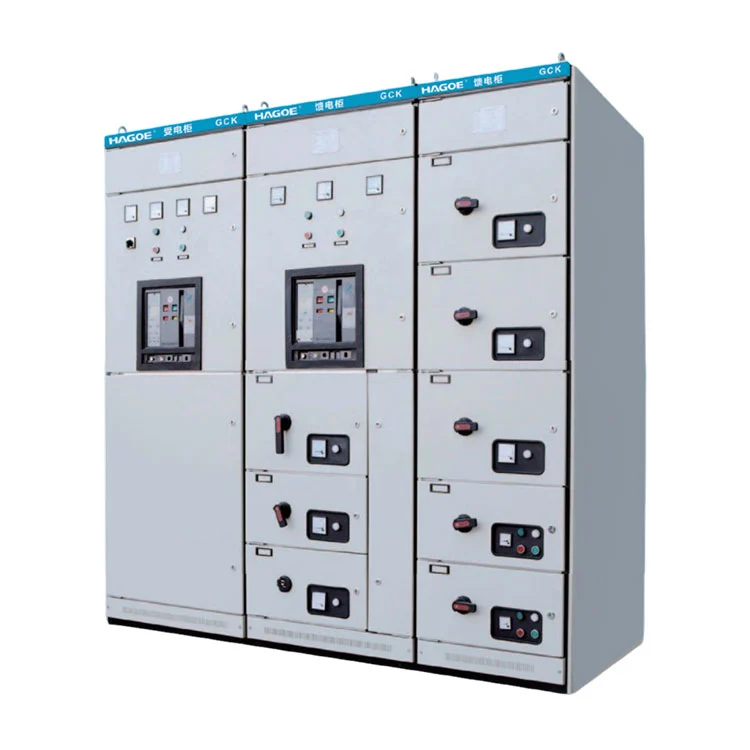

GCK pienjännitekytkinlaitteet

GCK-pienjännitekytkinlaitteen ulosvedettävä rakenne mahdollistaa eri toiminnallisten yksiköiden joustavat yhdistelmät integroimalla enemmän tehonjako-, ohjaus- ja suojapiirejä rajoitettuun kaappitilaan. Se soveltuu voimalaitoksiin, sähköasemiin, teollisuus- ja kaivosyrityksiin sekä teollisuusautomaatioprojekteihin. Suurin ero sen ja tavallisen kiinteän pienjännitekojeiston välillä on sen ulosvedettävässä toimintayksikössä.

Teollisuusprojekteissa pienjännitekojeistot eivät usein vain jaa tehoa, vaan myös ohjaavat lukuisia moottoreita, pumppuja, puhaltimia, kuljettimia ja tuotantolinjojen kuormia. Jos kaikki piirit käyttävät kiinteää asennusrakennetta, tietyn piirin huolto tai vaihto voi johtaa pitkiin sähkökatkoihin ja käyttöaikoihin.

Kaksi toiminnallista keskustaa

GCK-järjestelmä sisältää kaksi suurta toiminnallista osaa:

PC — Power Distribution Center

Käytetään pienjännitesähkön vastaanottamiseen, jakeluun ja syöttämiseen. Tulo-, väylä- ja lähtevät syöttöpiirit voidaan konfiguroida projektin jakelukaavion mukaisesti.

MCC — Motor Control Center

Suunniteltu moottorin kytkemiseen, ohjaukseen, suojaamiseen ja jakeluun. Tyypillisiä kuormia ovat pumput, puhaltimet, kompressorit, kuljettimet ja tuotantojärjestelmissä käytettävät moottorit.

Tämän PC + MCC -arkkitehtuurin avulla GCK pystyy vastaamaan sekä tehonjakoon että moottorin ohjausvaatimuksiin integroidussa pienjännitekojeistojärjestelmässä.

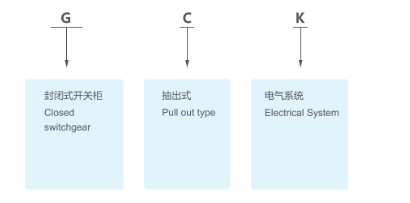

Mallin määritelmä

Miksi poistettavalla suunnittelulla on merkitystä teollisissa sovelluksissa

Teollinen MCC-järjestelmä voi sisältää kymmeniä moottoripiirejä, joista jokaisella moottorilla on eri tehot, käynnistystavat ja suojausvaatimukset. Irrotettavat toiminnalliset yksiköt mahdollistavat piirien järjestämisen todellisten kuormitustarpeiden mukaan säilyttäen samalla rakenteellisen sisäisen järjestelyn.

Huoltohenkilöstön kannalta arkkitehtuuri voi myös vähentää tarpeettomia häiriöitä muihin piireihin ja mahdollistaa yksittäisten toiminnallisten yksiköiden tarkastamisen, huollon tai vaihtamisen tehokkaammin.

GCK-pienjännitekojeistoa arvioidessaan ostajien tulee siksi katsoa kaapin mittoja ja nimellisvirtaa pidemmälle ja ottaa huomioon:

Toiminnallisen yksikön konfigurointi → Sähköinen lukitus → Virtakiskojärjestely → Suojauksen koordinointi → Huollon saavutettavuus

Tekninen parametri

Sähköinen suorituskyky

GCK Low Voltage Switchgear tarjoaa korkean katkaisukapasiteetin, ja se on suunniteltu lämpö- ja dynaamiseen vakauteen pienjänniteverkon jakelujärjestelmissä.

Oikosulkuvian ilmetessä kojeiston tulee huomioida normaalin käyttövirran lisäksi myös oikosulun aikana syntyvät lämpö- ja sähködynaamiset vaikutukset.

Siksi tarvitaan täydellinen sähkösuunnittelu, joka kattaa kaapin rakenteen, virtakiskojärjestelmän, eristysvälit, liitäntätavat ja suojakomponentit.

HAGOE ottaa käyttöön täyden prosessin hallinnan laitteisiin valmistuksen aikana, mukaan lukien metallilevyjen käsittely, virtakiskoasennukset, komponenttien kokoonpanot, toisiojohdotukset ja kaapin kokonaistestaukset.

GCK vs. GGD: Kumpi sopii projektiin?

Jos projekti koskee ensisijaisesti yleistä pienjännitesähkönjakoa, kiinteä rakenne, kuten GGD (Gas Distribution Device) yleensä riittää.

Jos projekti sisältää suuren määrän moottoripiirejä ja painottaa enemmän piirien tiheyttä, toiminnallisten yksiköiden hallintaa ja huollon helppoutta, GCK (Gas Distribution Controller) Low Voltage Switchgear on yleensä parempi valinta.

GCK ei ole vain "päivitetty versio GGD:stä"; molemmat sopivat paremmin erilaisiin virranjakoarkkitehtuureihin.

Sovellusskenaariot

Teollinen valmistus

GCK:ta voidaan käyttää tuotantolinjoissa, koneissa, pumppujärjestelmissä, puhaltimissa ja automatisoiduissa valmistuslaitteissa, joissa tarvitaan keskitettyä sähkönjakelua ja moottorin ohjausta.

Vedenkäsittely- ja pumppausasemat

Vedenkäsittelylaitoksiin ja pumppuasemiin, joissa on useita pumppuja, moottoreita ja apukuormia, MCC-toiminnalliset yksiköt voidaan järjestää yksittäisten moottoripiirien mukaan.

Kaivosteollisuus ja raskas teollisuus

Kaivos-, metallurgia- ja raskaan teollisuuden laitokset sisältävät tyypillisesti korkeita moottorikuormituspitoisuuksia. GCK voidaan konfiguroida keskitettyyn jakeluun, moottorin ohjaukseen ja suojaukseen.

Infrastruktuuriprojektit

GCK voi tukea keskitettyjä pienjännitejakelu- ja moottorinohjausvaatimuksia suurissa rakennuksissa, kunnallisissa infrastruktuurissa ja liikenteeseen liittyvissä projekteissa.

Toimintaympäristö

GCK-pienjännitekytkinlaite soveltuu yleisiin teollisuussähköympäristöihin:

Asennuskorkeus: ≤2 000 metriä

Ympäristön lämpötila: -5°C - +40°C

24 tunnin keskilämpötila: ≤ +35°C

Suhteellinen kosteus +40°C:ssa: ≤50 %

Suhteellinen kosteus +20°C:ssa: Jopa 90 %

Asennuksen kallistuskulma: ≤5° (pystysuunta)

Ei sovellu paikkoihin, joissa on palo- tai räjähdysvaara, vakava saastuminen, kemiallinen korroosio tai voimakas tärinä.

Kuljetus ja varastointi: Kuljetus/varastointiolosuhteet ovat -25°C - +55°C, lyhytaikaiset altistuslämpötilat +70°C asti. Jos todelliset työpaikan olosuhteet ylittävät yllä olevat rajat, kuten korkea korkeus, korkea kosteus, syövyttävä ympäristö tai epänormaalit lämpötilat, hankintavaiheessa on määriteltävä erityiset olosuhteet teknistä arviointia ja konfigurointia varten.

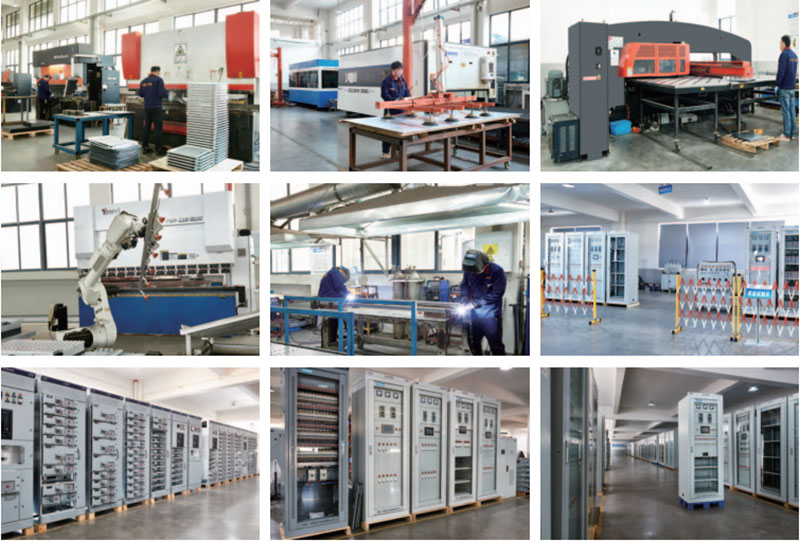

HAGOE Engineering and Manufacturing Capability

Hagoe Electric Technology Co., Ltd. perustettiin vuonna2008ja sillä on enemmän kuin18 vuoden kokemus voimansiirrosta, jakelujärjestelmistä, tehoelektroniikasta ja uusista energiasähköratkaisuista.

Täydellisten pienjännitelaitteiden, kuten GCK:n, valmistuskapasiteetti edellyttää muutakin kuin kaapin valmistusta. Se sisältääsähkötekniikka, ohutlevyn työstö, virtakiskojärjestelmät, komponenttien asennus, toisiojohdotus ja koko kaapin testaus.

HAGOE käyttää ammattitaitoista T&K-tiimiä ja modernia tuotantopohjaa, jonka rekisteröity pääoma on51 miljoonaa RMBjayli 34 kansallista patenttia.

Valmistuslaitteet sisältävät:

• Trumpf laserleikkauskoneet Saksasta
• AMADA CNC-taivutuskoneet Japanista
• Automaattiset CNC-lävistyskoneet
• SMT tuotantolinjat
• Älykäs ikääntymisen testauslaitteisto
• EMC-, IP-suojaus- ja ympäristötestauslaitteet

Nämä ominaisuudet tukevat kaapin valmistustarkkuutta, tuotannon johdonmukaisuutta ja laadunvalvontaa täydellisissä kojeistokokoonpanoissa.

FAQ

Mihin GCK-pienjännitekytkinlaitetta käytetään pääasiassa?

GCK:ta käytetään pääasiassa pienjännitesähkönjakoon, moottorin ohjaukseen ja valaistuksen jakeluun voimalaitoksissa, sähköasemissa, tuotantolaitoksissa, kaivos-, vedenkäsittely- ja infrastruktuuriprojekteissa.

Mikä on GCK:n suurin käyttöjännite?

Suurin käyttöjännite on 660 V AC, suunniteltu 50 Hz:n pienjännitteisille vaihtovirtajakelujärjestelmille.

Mikä on suurin nimellisvirta?

Nimellisvirta voi olla 3150A, ja lopullinen konfiguraatio määräytyy sisääntulon, kiskon ja syöttölaitteen vaatimusten mukaan.

Miksi GCK sopii MCC-sovelluksiin?

GCK käyttää irrotettavia toiminnallisia yksiköitä ja sisältää MCC-moottorin ohjauskeskuksen, jonka avulla moottorin piirit voidaan konfiguroida moottorin tehon, käynnistysmenetelmien ja suojausvaatimusten mukaan.

Mikä on tärkein ero GCK:n ja GGD:n välillä?

GGD on kiinteä pienjännitejakokaappi, jota käytetään yleisesti tavanomaiseen sähkönjakoon. GCK käyttää irrotettavia toiminnallisia yksiköitä ja sopii paremmin teollisuusjärjestelmiin, jotka vaativat useita syöttölaitteita, moottorin ohjauspiirejä ja suurempaa huollon joustavuutta.
