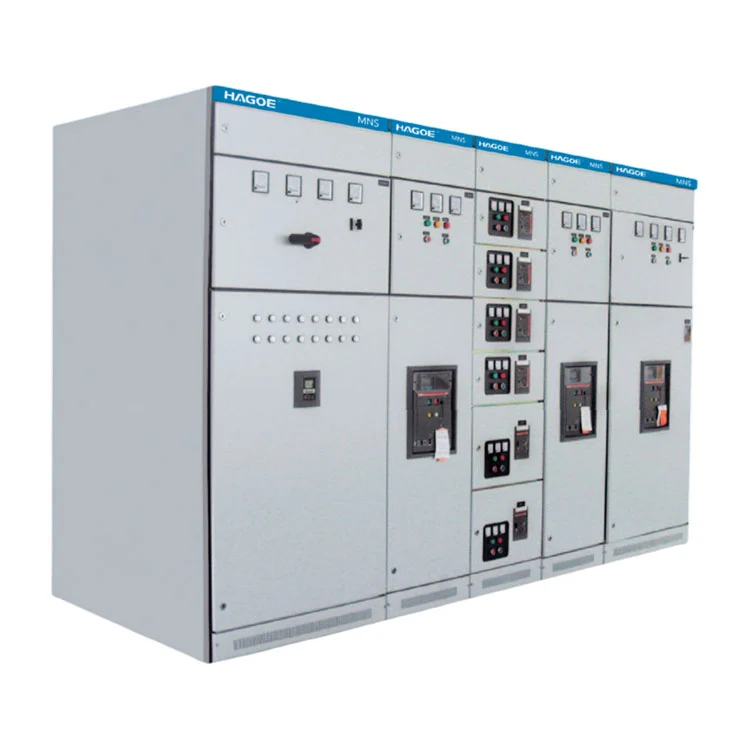

MNS-pienjännitekytkinlaitteet

MNS Low Voltage Switchgear on pienjännitekojeistojärjestelmä, joka keskittyy modulaarisiin toiminnallisiin yksiköihin ja ulosvedettävään arkkitehtuuriin.

Sen sijaan, että konfiguroisi kaappia vain sen kokonaiskapasiteetin mukaan, MNS korostaa toiminnallisten yksiköiden standardoitua yhdistelmää. Saapuvat syöttöjohdot, lähtevät piirit, moottorin ohjausyksiköt ja kompensointipiirit voidaan järjestää projektin sähkösuunnittelun mukaan, jolloin kojeistovalikoima soveltuu erilaisiin kuormitusrakenteisiin.

HAGOE MNS on suunniteltu AC-sähköjärjestelmiin, joiden nimelliskäyttöjännite on enintään 660 V, ja se kattaa tehon muunnos-, jakelu- ja ohjaustoiminnot.

Teollisuusprojekteissa, jotka vaativat useita jakelupiirejä, MCC-moottorin ohjauspiirejä ja keskitettyä sähköohjausta, modulaarinen arkkitehtuuri tarjoaa jäsennellymmän tavan järjestää kojeiston sisäiset toiminnot.

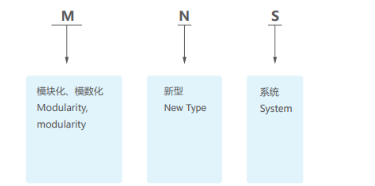

Mallin määritelmä

Kolme toimivaa kaappikokoonpanoa

PC-virranjakelukeskus

PC-kaappia käytetään ensisijaiseen pienjännitetulon tehoon ja jakeluun. Nykyisistä luokituksista ja projektin vaatimuksista riippuen se mahtuuEmax, MT, 3WN, AH ja ME sarjan katkaisijatvirransyöttöön, suojaukseen ja jakeluun.

MCC moottorin ohjauskeskus

MCC-kaappi on suunniteltu ensisijaisesti teollisuusmoottorien kuormitukseen. Laatikostoyksikön mittojen ja piirivaatimusten mukaan jokaisessa toiminnallisessa piirissä voidaan käyttää korkean katkaisukapasiteetin koteloitua katkaisijaa tai pyörivää kuormakytkintä, jossa on sulakesuojaus moottorin keskitettyyn ohjaukseen ja suojaukseen.

Loistehon kompensointikaappi

Loistehon kompensointikaappi voidaan varustaamanuaaliset, automaattiset ja etäkäyttöiset loistehon kompensointitoiminnothankesuunnitelman mukaisesti tehokertoimen hallinnan tukeminen jakeluverkossa.

PC:n, MCC:n ja kompensointitoimintojen yhdistelmä mahdollistaa MNS:n toimimisen täydellisenä pienjännitteisenä tehonjakelu- ja moottorinohjausjärjestelmänä erillisen jakelukaapin sijaan.

Vedettävä arkkitehtuuri toiminnalliseen ylläpitoon

MNS käyttää irrotettavia toiminnallisia yksiköitä. Teolliset jakelujärjestelmät sisältävät usein suuren määrän syöttö- ja moottoripiirejä. Kiinteästi asennetuilla laitteilla yksittäisen piirin huolto voi vaatia laajempaa kenttäkatkaisua ja -töitä.

Irrotettava arkkitehtuuri organisoi jokaisen toiminnallisen piirin itsenäiseksi yksiköksi, mikä mahdollistaa ylläpitotoimien kohdistamisen tarkemmin.

Suunnittelun aikana sopivat laatikostot voidaan valita piirityypin ja nimellisarvon mukaan ja koota sitten standardoitujen moduulien avulla.

Tämä malli sopii erityisesti:

Monipiirinen teollinen jakelu

Moottorin ohjauskeskukset

Suuret tuotantolinjan sähköjärjestelmät

Keskitetyt sähkötilat

Jatkuvasti toimivat teollisuustilat

Standardoidut moduulit projektikohtaisiin kokoonpanoihin

MNS-pienjännitekojeiston tärkein etu ei ole vain sen ulosvedettävä rakenne, vaan myös senstandardoitu modulaarinen rakenne.

Teollisuusprojekti voi sisältää suuren kapasiteetin tulosyöttöjä, yleisiä tehonsyöttöjä, pieniä moottoripiirejä, ohjauspiirejä ja reaktiivisia kompensointipiirejä samassa pienjännitejärjestelmässä. Näillä piireillä on erilaiset virtaluokat, suojausvaatimukset ja ohjaustavat.

MNS-kokoonpanon tulisi siksi perustua:

Muuntajan kapasiteetti

Tuleva virta

Syöttölaitteen määrä

Moottorin kuormitus

Moottorin käynnistysmenetelmä

Suojausvaatimukset

Loistehon tarve

Ohjaus- ja viestintävaatimukset

HAGOE voi konfiguroida kaappijärjestelyn ja toiminnalliset yksiköt asiakkaan yksirivisen kaavion, kuormaluettelon tai projektin teknisen eritelmän mukaan.

Sovellukset

MNS Low Voltage Switchgear on tarkoitettu teollisuusjärjestelmiin, jotka vaativat keskitettyä pienjännitejakelua ja moottorin ohjausta sen sijaan, että ne olisivat rajoitettu yhteen tiettyyn toimialaan.

Tyypillisiä sovelluksia ovat mmvoimalaitokset, sähköasemat, petrokemian laitokset, metallurgia ja valssausteräs, liikenteen energiajärjestelmät, kevyt teollisuus ja tekstiilitehtaat.

Tekninen parametri

Suojaustaso

Palveluympäristö

MNS:n vakiokäyttöehdot tulee vahvistaa laitesuunnitteluvaatimusten mukaisesti. Tyypillisiä ehtoja ovat:

• Ympäristön lämpötila:-5°C - +40°C
• 24 tunnin keskilämpötila:ei yli +35°C
• Korkeus:korkeintaan 2000m
• Suhteellinen kosteus +40°C:ssa:enintään 50 %
• Korkeampi suhteellinen kosteus voidaan hyväksyä alemmissa lämpötiloissa, kuten90 % +20°C:ssa
• Laitetta ei saa asentaa ympäristöihin, joissa on vakava saastuminen, kemiallinen korroosio, tulipalo, räjähdysvaara tai voimakas tärinä.

Kuljetusta ja varastointia tuetaan yleensä sisällä-25°C - +55°C. Korkeampia lyhytaikaisia ​​lämpötiloja voidaan harkita edellyttäen, että peruuttamatonta vahinkoa ei tapahdu.

Erikoissovelluksiin, kutenoffshore-öljynporauslauttoja ja ydinvoimaloita, valmistajan kanssa olisi tehtävä erillinen tekninen sopimus ympäristö-, eristys-, rakenne-, materiaali- ja testausvaatimusten määrittelemiseksi.

HAGOE Engineering and Manufacturing Capability

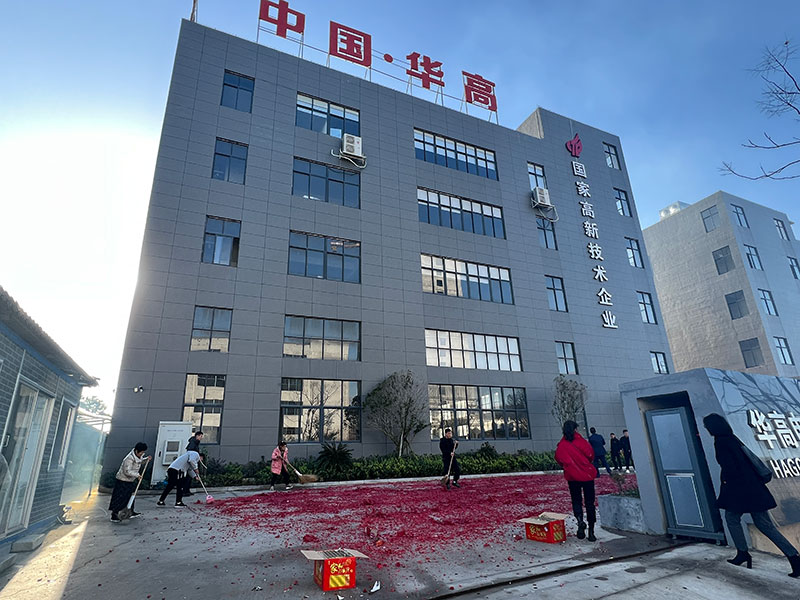

Hagoe Electric Technology Co., Ltd. perustettiin vuonna2008ja hänellä on yli 18 vuoden kokemus voimansiirrosta, jakelujärjestelmistä ja tehoelektroniikasta.

Täydellisiin pienjännitejärjestelmiin, kuten MNS-pienjännitekytkinlaitteistoihin, HAGOE tarjoaa enemmän kuin tavallista kaappivalmistusta. Toiminta-alueemme kattaasähkökaavion suunnittelu, toiminnallisten yksiköiden konfigurointi, kaapin valmistus, komponenttien kokoonpano, kaapin täydellisen testaus ja kansainvälinen toimitus.

Yhtiö pitääyli 34 kansallista patenttiaja käyttää tuotantolaitoksia, jotka on varustettu Trumpf-laserleikkauskoneilla Saksasta, AMADA CNC-taivutuskoneilla Japanista, automatisoiduilla CNC-lävistyslaitteilla, SMT-tuotantolinjoilla ja älykkäillä testausjärjestelmillä.

Nämä valmistusominaisuudet tukevat kaapin valmistustarkkuutta, rakenteen yhtenäisyyttä ja tuotannon vakautta, kun taas insinööritiimi keskittyy järjestelmän konfigurointiin projektin kuormituksen, piirien määrän ja ohjausvaatimusten mukaan.

Laadunvalvonta ja vaatimustenmukaisuus

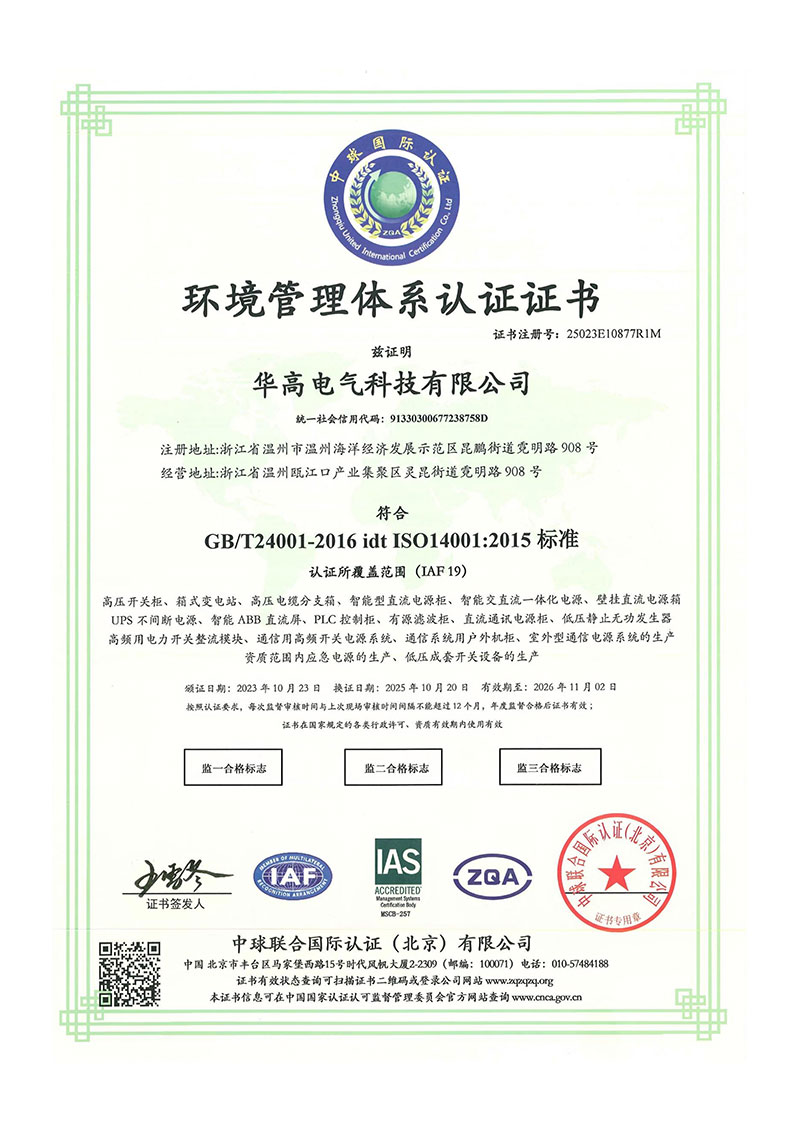

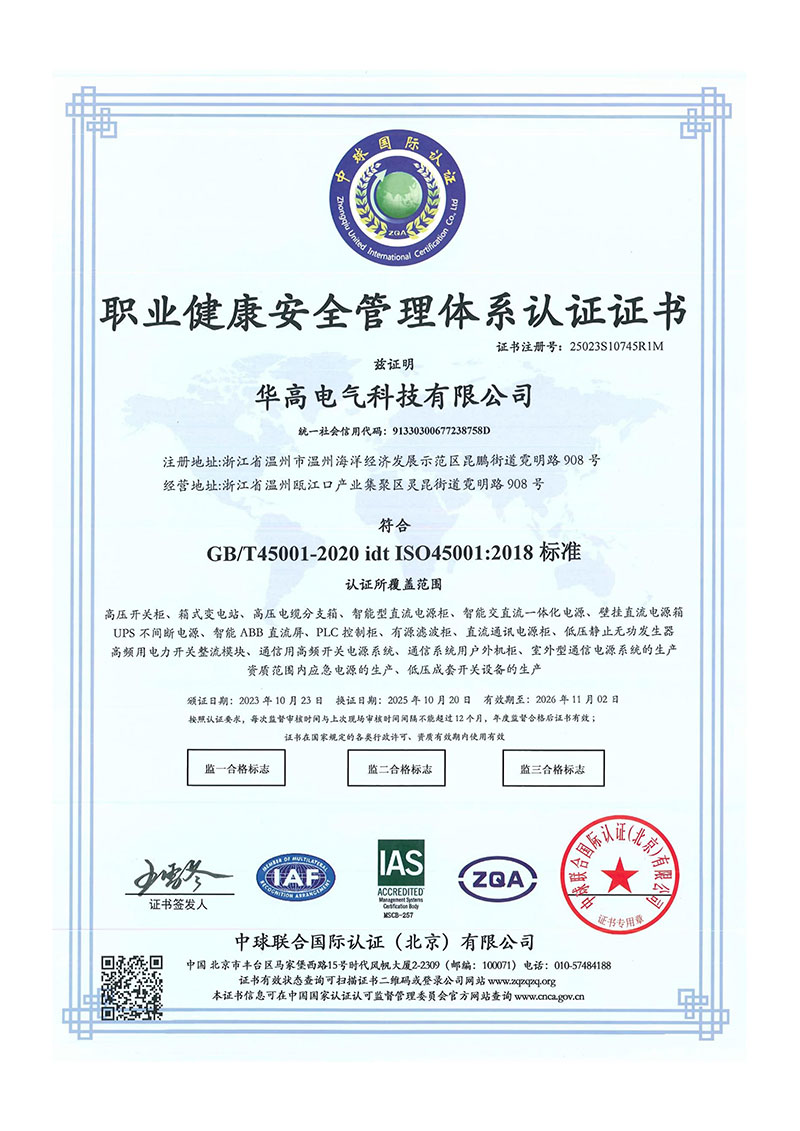

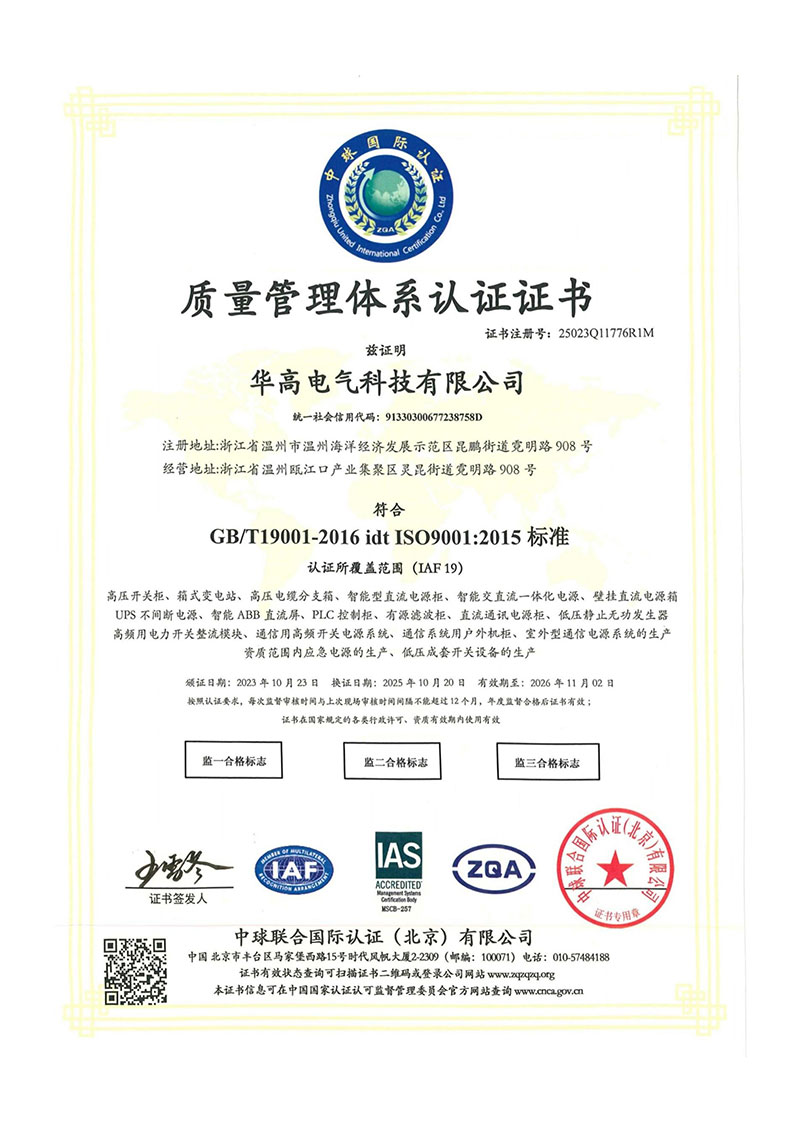

HAGOE toimii allaISO9001-laadunhallinta, ISO14001-ympäristöjohtaminen ja ISO45001-työterveyden ja -turvallisuuden hallintajärjestelmät.

MNS-laadunvalvonta kattaa:

Saapuvan materiaalin tarkastus
Tärkeimpien sähkökomponenttien, kaappimateriaalien ja niihin liittyvien osien tarkastus hankinta- ja projektivaatimusten perusteella.

Kaapin valmistus
Laserleikkaus- ja CNC-taivutusprosesseja käytetään mittatarkkuuden ja valmistuksen johdonmukaisuuden säilyttämiseen.

Toiminnallisen yksikön kokoonpano
Laatikon rakenteen, mekaanisen toiminnan ja sähköliitäntöjen tarkastus.

Kiskojen ja johtojen tarkastus
Virtakiskoasennuksen, liitäntöjen, eristyksen ja toisiojohdotuksen tarkastus.

Sähkötestaus
Tehdastarkastus ja sähköisen suorituskyvyn testaus suoritetaan sovellettavien standardien ja projektin teknisten eritelmien mukaisesti.

Tämä prosessipohjainen lähestymistapa auttaa vähentämään laaturiskejä, jotka johtuvat komponenttien vaihtelusta, kokoonpanoeroista ja johdotuksen epäjohdonmukaisuudesta erätuotannon aikana.

Miksi valita HAGOE MNS?

MNS Low Voltage Switchgear -projektissa järjestelmän lopullinen suorituskyky riippuu muustakin kuin kaapin ulkonäöstä.Järjestelmän konfigurointi, komponenttien sovitus, laatikko-yksikön suunnittelu, virtakiskojärjestely, toisioohjaus ja lopputestauskaikkien on työskenneltävä yhdessä yhtenä suunnitteluprosessina.

HAGOE tarjoaa integroidun kyvyn tutkimuksesta ja kehityksestä ja valmistuksesta projektitoimitukseen ja voi konfiguroida MNS-järjestelmät asiakkaan mukaan:

Yksirivinen kaavio

Load List

Tekniset tiedot

Asennusympäristö

Suojausvaatimukset

Vakioprojekteissa HAGOE voi tarjota tuotevalinnan ja teknisten parametrien vahvistuksen. Teollisuusautomaatio-, petrokemian-, metallurgia- ja laajamittaisten jakeluprojektien suunnittelutiimi voi myös tukea järjestelmän konfigurointia ja teknistä dokumentaatiota.
