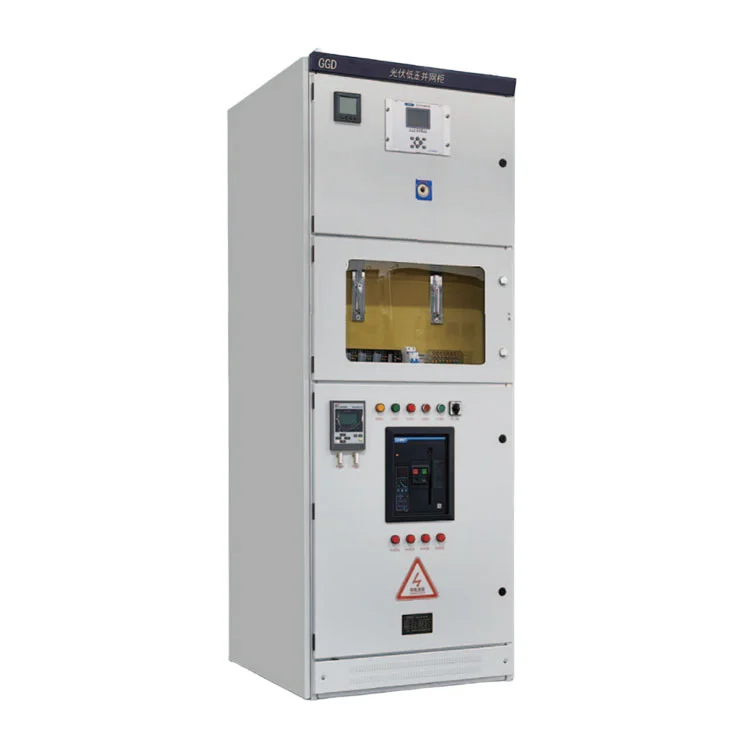

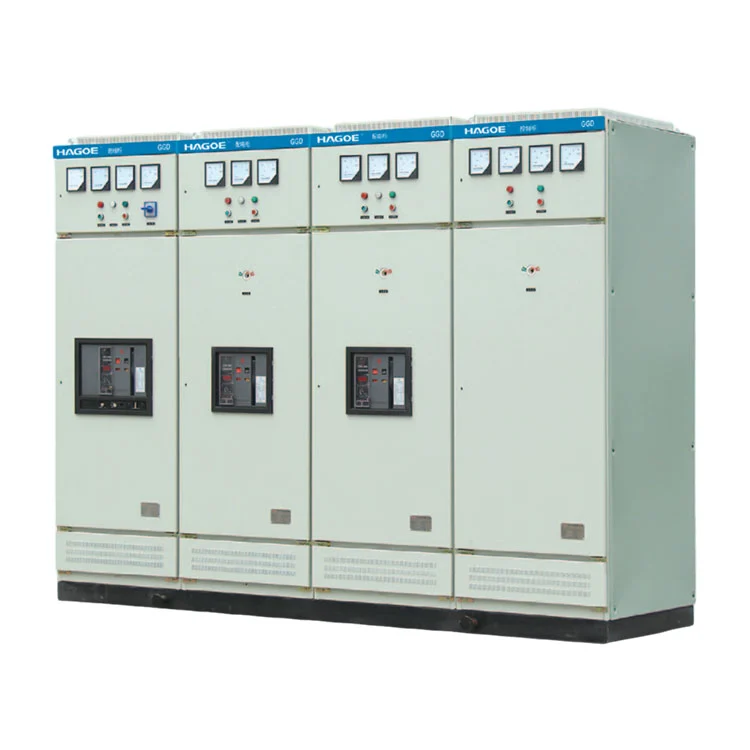

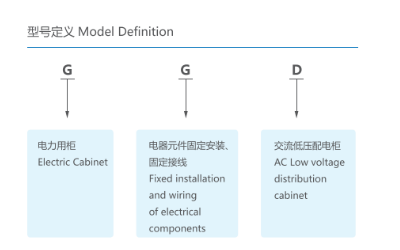

GGD ei ole pelkkä metallikotelo. Se on apienjännitekojeiston kokoonpanosisältää katkaisijoita, virtakiskoja, suojalaitteita, mittauslaitteita ja ohjauskomponentteja.
Tyypillisessä jakelujärjestelmässä tehoa vähennetään muuntajan kautta ennen pienjännitekojeiston tuloa. GGD-pienjännitekytkinlaite vastaanottaa tehon päätulopiirin kautta ja jakaa sen valaistukseen, moottoreihin, tuotantolaitteisiin ja muihin pienjännitekuormiin yksittäisten syöttöpiirien kautta.
Perusvoimapolku voidaan esittää seuraavasti:
Muuntaja → Päätulopiiri → Virtakiskojärjestelmä → Syöttöpiirit → Sähkökuormat
Tästä syystä kojeiston valinnassa tulee huomioida enemmän kuin nimellisvirta.Mahdollinen oikosulkuvirta, kuormitusominaisuudet, lähtevien piirien lukumäärä, virtakiskojärjestely, suojauksen koordinointi ja asennusolosuhteetkaikki vaikuttavat lopulliseen kokoonpanoon.
GGD-pienjännitekojeiston tärkein tekninen arvo on tarjota jäsennelty ja ylläpidettävä alusta pienjännitteisen sähkönjakelulle.
Toimitettujen tuotetietojen perusteella tärkeimmät ominaisuudet ovat:
Eri GGD-malleissa on erilaiset nimelliset oikosulkukatkaisuvirtatasot, joten kytkinlaitteet voidaan valita järjestelmän vikatason mukaan.
Kaapin ja sähköä johtavan järjestelmän on kestettävä oikosulkuolosuhteissa syntyviä lämpövaikutuksia ja sähkömagneettisia voimia. Asiaankuuluvia parametreja ovat nimellinen lyhytkestoinen kestovirta ja nimellinen huippukestävyysvirta.
Tulevat, lähtevät, kuorma- ja jakelupiirit voidaan konfiguroida projektin vaatimusten mukaan.
Vakiintunut kaappiarkkitehtuuri helpottaa laitteiden asennusta, piirien tarkastusta ja myöhempää huoltoa.
GGD1-, GGD2- ja GGD3-kokoonpanoissa on saatavana erilaisia virtaluokituksia eri jakelukapasiteetin mukaan.
Kolmea GGD-ryhmää ei pidä vain nähdä eri kaappikokoina. Niiden tärkeimmät erot liittyvätnimellisvirran ja oikosulun kestokyky.
| Malli | Nimellisjännite | Nimellisvirta | Nimellinen oikosulkuvirta | Nimellinen lyhytkestoinen kestovirta | Nimellishuippukestovirta |
|---|---|---|---|---|---|
| GGD1 | 380V | A: ≤1000A / B: 600(630)A / C: 400A | 15kA | 15kA | 30kA |
| GGD2 | 380V | A: ≤1500(1600)A / B: 1000A / C: 600A | 30kA | 30kA | 63kA |
| GGD3 | 380V | A: ≤3150A / B: 2500A / C: 2000A | 50kA | 50kA | 105kA |
Hankintahuomautus:Lopullista mallia ei pidä valita pelkästään kuormitusvirran mukaan. Projektin oikosulkutaso, muuntajan kapasiteetti, suojauksen koordinointi ja syöttölaitteen konfiguraatio tulee myös vahvistaa ennen tilaamista
Pienjännitekojeiston valinnassa nimellinen oikosulkukatkaisuvirta, nimellinen lyhytkestovirta ja nimellinen huippukestävyysvirta kuvaavat eri näkökohtia vian suorituskyvystä.
Nimellinen oikosulkuvirta viittaa kojeiston kykyyn katkaista määrätty oikosulkuvirta määritellyissä olosuhteissa.
Nimellinen lyhytkestoinen kestovirta ilmaisee virran, jonka laite voi kestää tietyn ajan oikosulkutapahtuman aikana, erityisesti suhteessa lämpörasitukseen.
Nimellishuippukestävyysvirta liittyy sähkömagneettisiin voimiin, jotka liittyvät huippuoikosulkuvirtaan.
Tästä syystä nämä parametrit tulisi verrata projektin laskettuun mahdolliseen oikosulkuvirtaan sen sijaan, että valittaisiin kaappi yksinkertaisesti sen normaalin käyttövirran mukaan.
GGD Low Voltage Switchgear voidaan konfiguroida projektin jakelutopologian mukaan.
Tyypillisiä kokoonpanoja ovat:
Kytkee kaapin muuntajaan tai ylävirran pienjännitevirtalähteeseen.
Tarjoaa itsenäiset syöttöpiirit eri alueille tai laitteille.
Konfiguroitu sopivilla kytkentä-, suoja- ja ohjauslaitteilla moottorisovelluksiin.
Tarjoaa erilliset pienjännitepiirit valaistusjärjestelmille.
Kondensaattorikompensointi voidaan sisällyttää projektin tehokertoimen ja loistehovaatimusten mukaan.
Jännite-, virta-, teho-, energia- ja muut valvontatoiminnot voidaan sisällyttää projektin vaatimusten mukaan.
Toimitettujen tuotetietojen mukaan GGD-sarja on tarkoitettu seuraaviin tyypillisiin käyttöolosuhteisiin:
Korkealla, kostealla, erittäin syövyttävällä, tärisevällä tai muuten epätavallisella ympäristöllä todelliset työpaikan olosuhteet tulee varmistaa teknisen selvitysvaiheen aikana, jotta laitteet voidaan konfiguroida asianmukaisesti.
GGD-pienjännitekojeistot soveltuvat sovelluksiin, jotka vaativat keskitettyä pienjännitteisen tehonjakelua ja ohjausta, mukaan lukien:
Voimalaitokset ja sähköasemat
Pienjännitejakelu- ja lisävirtajärjestelmiin.
Teollinen valmistus
Tuotantolinjoille, koneille, pumpuille, puhaltimille ja muille teollisille kuormille.
Kaivosteollisuus ja raskas teollisuus
Teollisuuden ja kaivosteollisuuden sähkönjakelujärjestelmiin.
Infrastruktuuriprojektit
Pienjännitejakeluun rakennuksiin, kunnalliseen infrastruktuuriin ja julkisiin tiloihin.
Uusiutuvan energian hankkeet
Osana uusiutuvan energian hankkeiden AC-pienjännitejakeluosaa, yleisen järjestelmäarkkitehtuurin mukaisesti.
Jakeluverkon päivitykset
Nykyisten pienjännitejakelujärjestelmien päivittämiseen ja laajentamiseen.
| Harkinta | Perusjakelukaappi | GGD pienjännitekytkinlaitteet |
|---|---|---|
| Järjestelmäsovellus | Yksinkertainen jakelu | Teollisuus- ja sähkönjakelu |
| Nykyinen kokoonpano | Yleensä rajoitettu | Useita virtatasoja |
| Oikosulkuparametrit | Voi olla rajoitettu | Selkeästi määritelty |
| Sähkökokoonpano | Suhteellisen yksinkertainen | Joustava |
| Suojauskokoonpano | Perus | Konfiguroitavissa järjestelmän mukaan |
| Projektin soveltuvuus | Pienet/yksinkertaiset asennukset | Teollisuus- ja infrastruktuurihankkeet |
| Tekninen räätälöinti | Rajoitettu | Saatavana projektin mukaan |
Yksinkertaiseen asuin- tai pienimuotoiseen jakeluun voi riittää perusjakelulaatikko. Teollisuuslaitokset, sähköasemat ja infrastruktuurihankkeet vaativat tyypillisesti selkeämmin määriteltyjäoikosulkukyky, virtakiskokapasiteetti, syöttölaitteen määrä, suojauskokoonpano ja huoltovaatimukset.
Tässä GGD-pienjännitekojeistokokoonpanosta tulee sopivampi suunniteltuihin jakelusovelluksiin.
GGD on täydellinen sähkökokoonpano, mikä tarkoittaa, että tuotteen laatu ei riipu pelkästään yksittäisistä komponenteista vaan myöskaapin valmistustarkkuus, virtakiskoliitännät, johtimien välykset, maadoituksen jatkuvuus, komponenttien asennus ja koko kaapin johdotus.
HAGOE ohjaa tuotantoa ISO9001-laatujärjestelmän mukaisesti ja soveltaa laadunvalvontaa saapuvien materiaalien ja komponenttien tarkastuksesta koko kaappitestaukseen.
Tyypillinen valmistusprosessi sisältää:
Saapuva tarkastus → Metallilevyn käsittely → Kaappikokoonpano → Virtakiskoasennus → Komponenttien asennus → Johdotus → Sähkötarkastus → Toiminnallinen testaus → Lopputarkastus
Suunniteltuihin projekteihin HAGOE voi toimittaa teknisen dokumentaation, tarkastuspöytäkirjat, sertifiointiasiakirjat, kytkentäkaaviot ja asennukseen liittyvät asiakirjat hankintavaatimusten mukaisesti.
GGD-pienjännitekojeistoja käytetään pääasiassa AC-pienjännitteisen sähkönjakelussa, valaistuksessa, ohjauksessa ja suojauksessa voimalaitoksissa, sähköasemissa, teollisuuslaitoksissa, kaivosyrityksissä ja infrastruktuuriprojekteissa.
Valinnan tulee perustua nimellisvirtaan, mahdolliseen oikosulkuvirtaan, syöttövaatimuksiin ja järjestelmän kokoonpanoon.
Kyllä. HAGOE voi räätälöidä sähkökokoonpanot tulopiirien, lähtevien syöttölaitteiden, mittauksen, suojauksen, kompensoinnin, ohjausvaatimusten ja asennusmittojen mukaan.
Toimitetut vakiokäyttöolosuhteet on tarkoitettu ensisijaisesti tyypillisiin asennuksiin. Ulkokäyttö vaatii vahvistuksen kotelon suojauksesta, lämpötilasta, kosteudesta, auringonsäteilystä ja muista ympäristövaatimuksista ennen konfigurointia.
