GCS pienjännitekytkinlaitteet

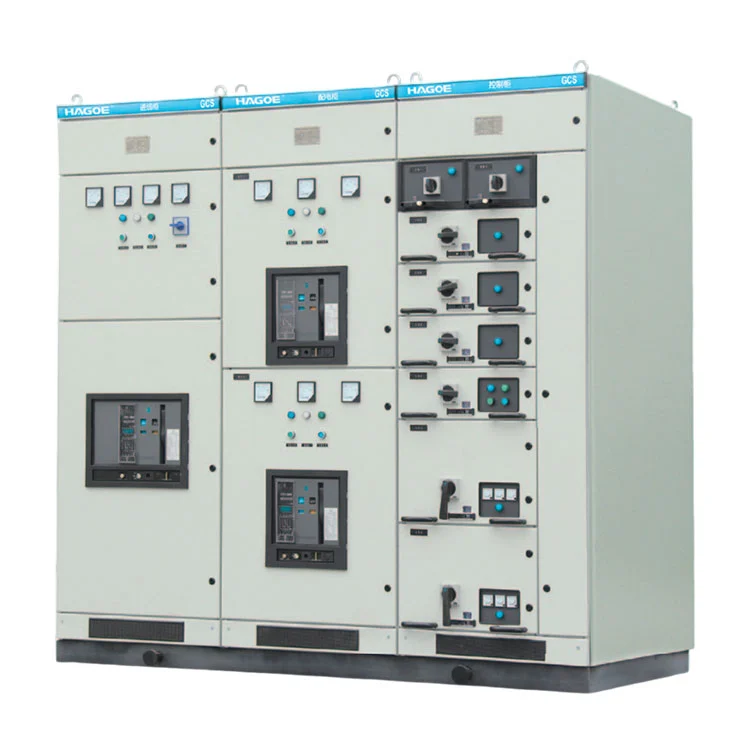

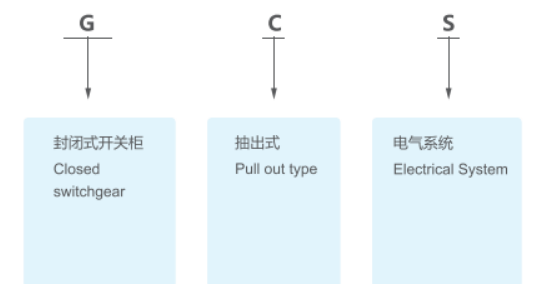

GCS Low Voltage Switchgear on enemmän kuin perinteinen pienjännitejakokaappi. Se on täydellinen kytkinjärjestelmä, joka on kehitettysuuren kapasiteetin, monipiiriset ja pitkälle automatisoidut jakelusovellukset.

Suurissa voimalaitoksissa, petrokemian laitoksissa, metallurgisissa tuotantolinjoissa ja korkeissa rakennuksissa pienjännitejärjestelmää voidaan vaatia käsittelemään tulevan sähkönjakelu, lähtevät syöttölaitteet, keskitetty moottorin ohjaus ja loistehokompensointi samassa sähköinfrastruktuurissa.

GCS käyttää irrotettavia toiminnallisia yksiköitä erilaisten sähköisten toimintojen järjestämiseen strukturoidun kaappijärjestelyn sisällä, mikä mahdollistaa piirien konfiguroinnin todellisten kuormitustarpeiden mukaan.

Nimellisvirralla enintään4000A, GCS soveltuu erityisen hyvin suuriin pienjännitejakelujärjestelmiin tavanomaisen loppukäyttäjän jakelun sijaan.

Mallin määritelmä

Kolme sähköistä ydintoimintoa yhdessä järjestelmässä

GCS voidaan konfiguroida kolmen suuren sähkötoiminnon ympärille:

Pienjännitevirranjakelu
Käytetään tulovirtaan, virtakiskojen jakeluun ja useisiin lähteviin syöttöpiireihin.

Keskitetty moottorin ohjaus
Suunniteltu tuotantokoneiden, pumppujen, puhaltimien, kompressorien ja muiden teollisuusmoottorikuormien keskitettyyn ohjaukseen.

Loistehon kompensointi
Reaktiiviset kompensointitoiminnot voidaan sisällyttää järjestelmän suunnittelun mukaisesti tehokertoimen hallintaan ja sähkötehon tehokkaampaan hyödyntämiseen.

Pitkälle automatisoiduissa teollisuuslaitoksissa GCS voidaan konfiguroida myös liitännän integrointiin valvontatietokoneiden, PLC:iden ja muiden ohjausjärjestelmien kanssa, jolloin kytkinlaitteet voivat toimia osana laajempaa teollisuusautomaatioarkkitehtuuria.

Vedettävä arkkitehtuuri suurpiiritiheyksisille järjestelmille

GCS käyttää airrotettava pienjännitearkkitehtuuri, jolloin toiminnalliset yksiköt voidaan järjestää jakelukaavion mukaisesti.

Suuret teollisuusprojektit voivat vaatia useita piirejä, joilla on eri luokitukset ja toiminnot samassa kojeistossa. Täysin kiinteällä konfiguraatiolla piirien ylläpito, järjestelmän muuttaminen ja laitteiden huolto voivat muuttua rajoittavammiksi.

GCS järjestää piirit ulos vedettävien toiminnallisten yksiköiden kautta, mikä luo jäsennellymmän järjestelyn jakelu-, ohjaus- ja suojaustoiminnoille.

Tämä arkkitehtuuri sopii erityisen hyvin:

Monisyöttöjärjestelmät

Keskitetyt MCC-sovellukset

Suuret teollisuusautomaatioprojektit

Tehokasta laitehuoltoa vaativat tuotantojärjestelmät

Suunniteltu automatisoituihin teollisuuden sähköjärjestelmiin

GCS soveltuu erityisesti jakelujärjestelmiin, jotka vaativat tietokonerajapintoja ja korkeampaa automaatiotasoa.

Modern industrial power systems need more than basic power distribution. Operators may also need access to operating status, circuit parameters and control information. Low-voltage switchgear therefore needs to interface effectively with the broader industrial control architecture.

Projektin vaatimuksista riippuen GCS voi sisältää sopivat mittaus-, suoja- ja ohjauskomponentit ja liittää PLC:t, valvontajärjestelmät tai teollisuustietokoneet.

Tämä tehonjakelun ja ohjauksen yhdistelmä tekee GCS:stä sopivan jatkuvan tuotannon aloille, kuten petrokemian, metallurgian, sähköntuotantoon ja tekstiilien valmistukseen.

Tekninen parametri

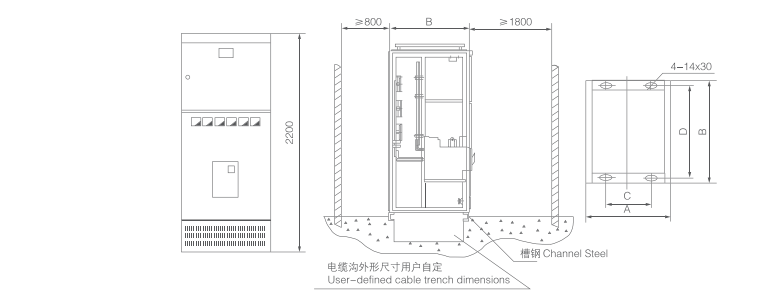

Asennuskaavio

GCS-pienjännitekytkinlaitteet vs. GCK

Sekä GCS että GCK käyttävät ulosvedettävää arkkitehtuuria, mutta niiden tyypilliset suunnittelusovellukset ovat erilaisia.

GCK:ta käytetään yleisestiteollinen pienjännitejakelu ja moottorin ohjaus, painottaen PC- ja MCC-sovelluksia.

GCS on enemmän suuntautunutsuuritehoiset, tiheät ja pitkälle automatisoidut pienjännitejakelujärjestelmät. Jopa 4000 A:n nimellisvirralla se on suunniteltu integroituihin sovelluksiin, joihin kuuluu laajamittainen jakelu, keskitetty moottorin ohjaus ja loistehokompensointi.

Tuotteen valinnassa tulee siis huomioida:

Järjestelmän kapasiteetti → saapuvien/lähtevien piirien määrä → moottorin kuormat → automaatiovaatimukset → reaktiivinen kompensointi → asennustila → huoltovaatimukset

Sovellettavat toimialat

Voimalaitokset

GCS:ää voidaan käyttää voimalaitosten pienjännitteisissä apuvoimajärjestelmissä tarjoamalla keskitettyä jakelua ja ohjausta apulaitteistoille, moottorin kuormille ja muille pienjännitekuormille.

Petrokemian laitokset

Petrokemian laitokset sisältävät tyypillisesti jatkuvan toiminnan ja korkean automaation. GCS:ää voidaan soveltaa tehonjakoon ja keskitettyyn moottorin ohjaukseen näissä ympäristöissä.

Metallurgia ja raskas teollisuus

Suurille tuotantolinjoille ja suuritehoisille moottorikuormituksille GCS tarjoaa rakenteellisen ratkaisun monipiiriseen pienjännitteen jakeluun ja keskitettyyn ohjaukseen.

Korkeat rakennukset

GCS voidaan integroida suurten rakennusten pienjännitejakelujärjestelmiin tehon, valaistuksen ja muiden pienjännitekuormien keskitettyä jakelua varten.

Suunnittelustandardit ja vaatimustenmukaisuus

GCS-järjestelmä on suunniteltu soveltuvien pienjännitekytkin- ja ohjauslaitteiden standardien mukaisesti, mukaan lukien:

• IEC 439-1 — Pienjännitekytkinlaitteet ja ohjauslaitteet
• GB/T 7251 — Pienjännitekojeistot ja ohjauslaitteet
• ZBK 36001 — Pienjännitteinen ulosvedettävä täydellinen kytkinlaite
• GB/T 7251.12-2013

Sovellettavat projektistandardit, komponenttien kokoonpano- ja testausvaatimukset voidaan määritellä kohdemarkkinoiden ja projektin teknisen spesifikaation mukaan.

Laadunvalvonta

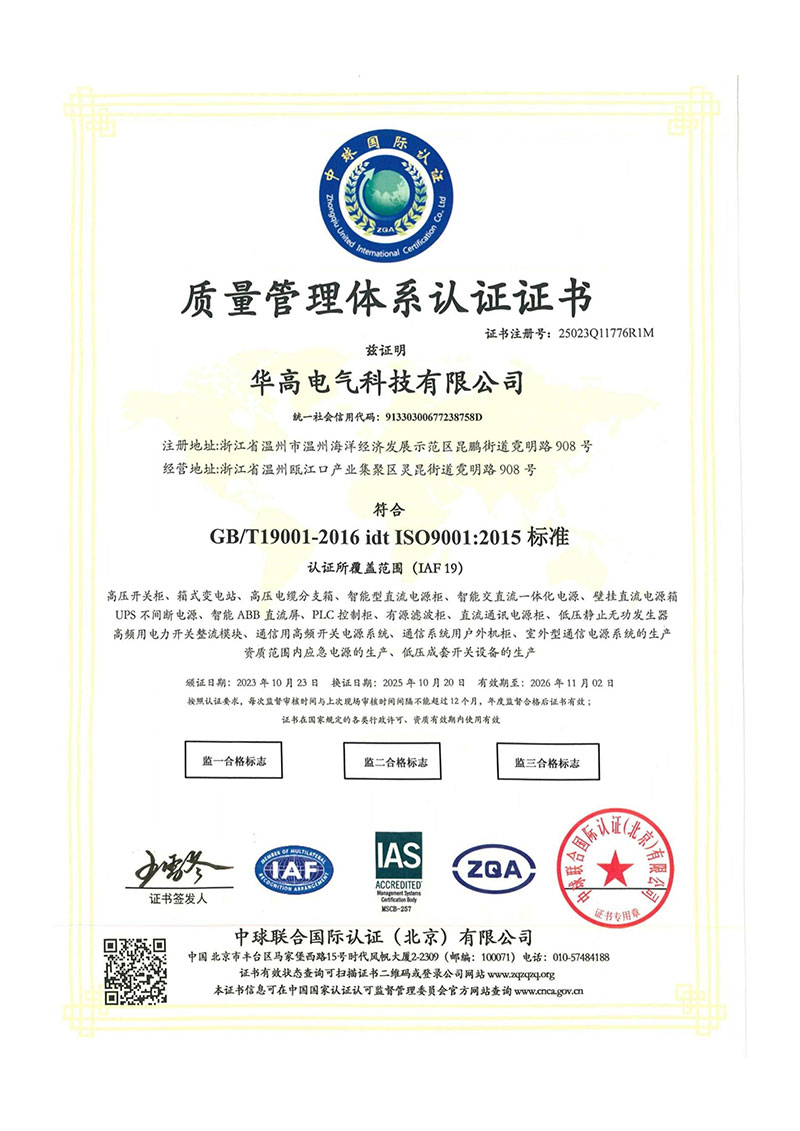

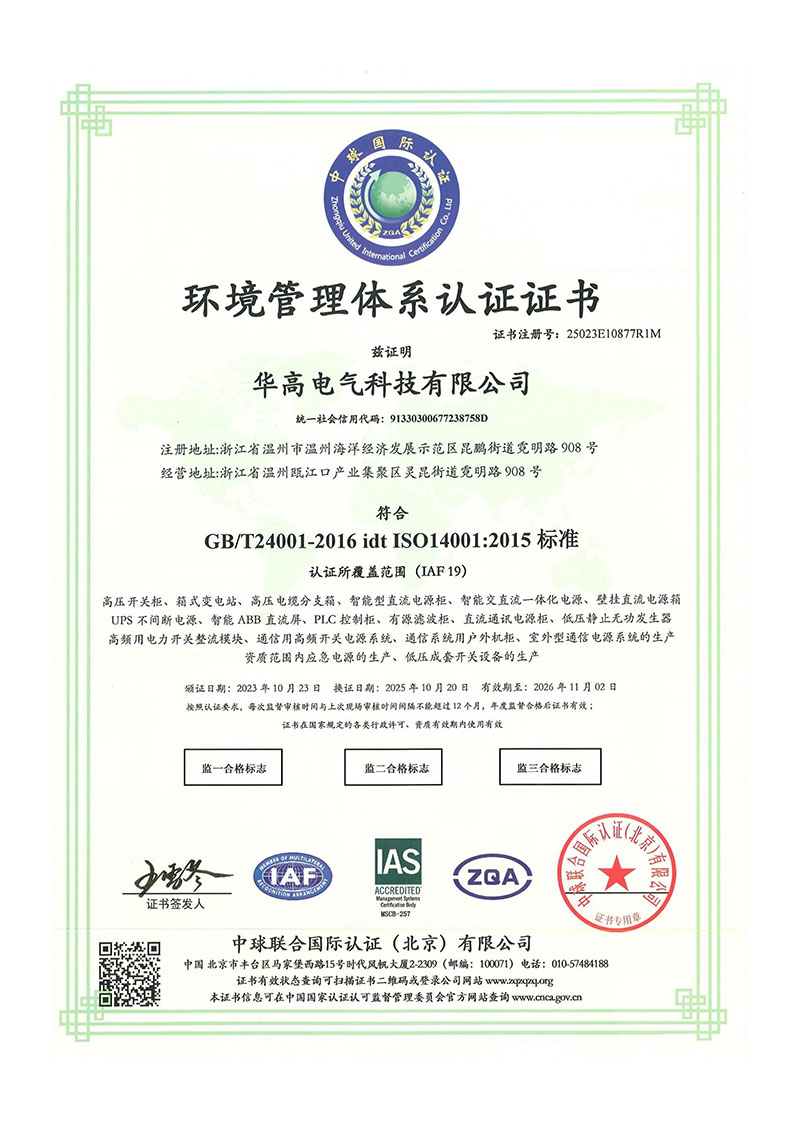

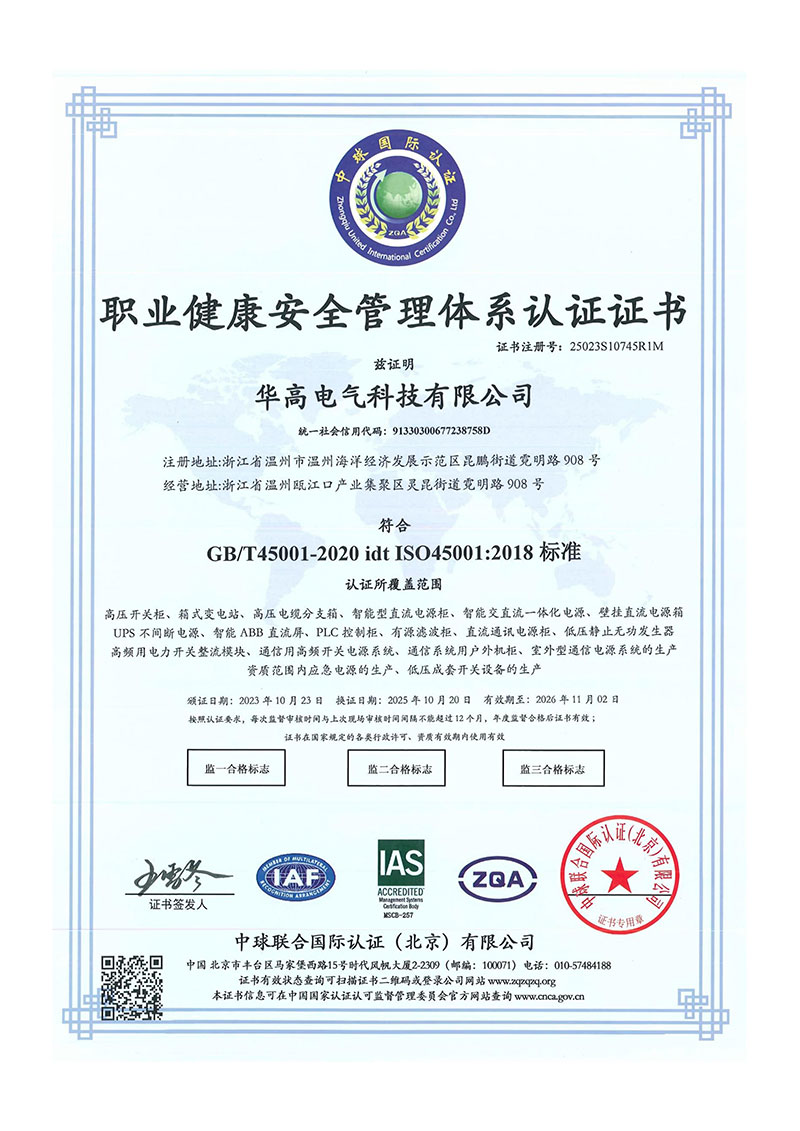

HAGOE harjoittaa tuotantoaISO9001, ISO14001 ja ISO45001hallintajärjestelmiä ja soveltaa prosessipohjaista laadunvalvontaa kokonaisiin sähkölaitteisiin.

Keskeisiä GCS-laadunvalvontavaiheita ovat:

Komponenttien laatu : Komponenttimallien, luokitusten ja yhteensopivuuden todentaminen tulo-, lähtö-, ohjaus- ja suojapiireille.

Kaapin valmistus: Laserleikkauksen, CNC-taivutuksen ja kaapin kokoonpanotarkkuuden hallinta.

Väyläjärjestelmä: Virtakiskotietojen, liitäntöjen, asennuksen laadun ja eristysvaatimusten tarkastus.

Toiminnalliset yksiköt: Irrotettavan yksikön kokoonpanon, mekaanisen rakenteen ja sähköliitäntöjen tarkastus.

Toissijainen ohjaus: Ohjausjohdotuksen, liittimien, mittaus- ja signaalipiirien tarkastus.

Täydellinen kaappitestaus: Toimitusta edeltävä tarkastus ja sähköisen suorituskyvyn testaus sovellettavien projektivaatimusten mukaisesti.

FAQ

Mihin GCS-pienjännitekytkinlaitetta käytetään?

GCS:ää käytetään pääasiassa pienjännitteisen sähkönjakelun, keskitetyn moottorin ohjauksen ja loistehon kompensoimiseen voimalaitoksissa, petrokemian laitoksissa, metallurgiassa, tekstiilitehtaissa, korkeissa rakennuksissa ja muissa teollisissa sovelluksissa.

Mikä on GCS:n suurin nimellisvirta?

GCS voidaan konfiguroida nimellisvirralle 4000A asti, ja lopullinen arvo määräytyy tulo-, virtakisko- ja syöttölaitteen rakenteen mukaan.

Mitä jännitteitä on saatavilla?

Järjestelmä on suunniteltu 380 V, 400 V ja 660 V pienjännitteisille vaihtovirtajärjestelmille, joiden nimellistaajuudet ovat 50 Hz tai 60 Hz.

Voidaanko GCS:ää käyttää moottorin ohjaukseen?

Kyllä. GCS voidaan konfiguroida MCC:hen liittyvillä toiminnallisilla yksiköillä teollisuusmoottoreiden keskitettyä ohjausta, jakelua ja suojaa varten.

Voiko GCS sisältää loistehokompensoinnin?

Kyllä. Loistehon kompensointitoimintoja voidaan sisällyttää projektin suunnittelun ja tehokertoimen hallintavaatimusten mukaisesti.
