Keskeinen ero anonline-UPSja perinteinen valmiustilassa oleva UPS kertoo, syötetäänkö kuormaa jatkuvasti UPS-invertterin kautta.

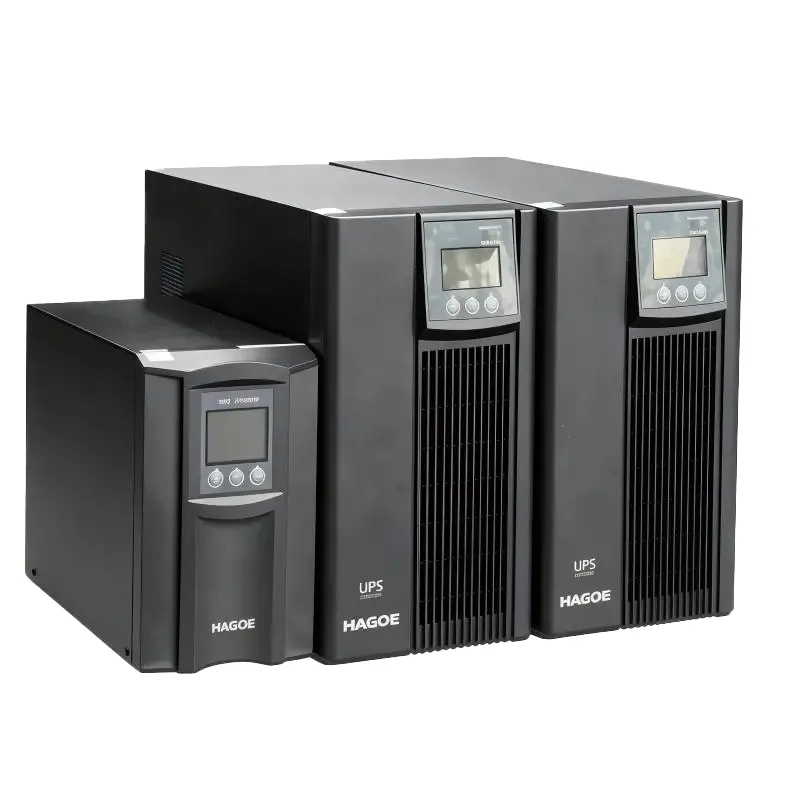

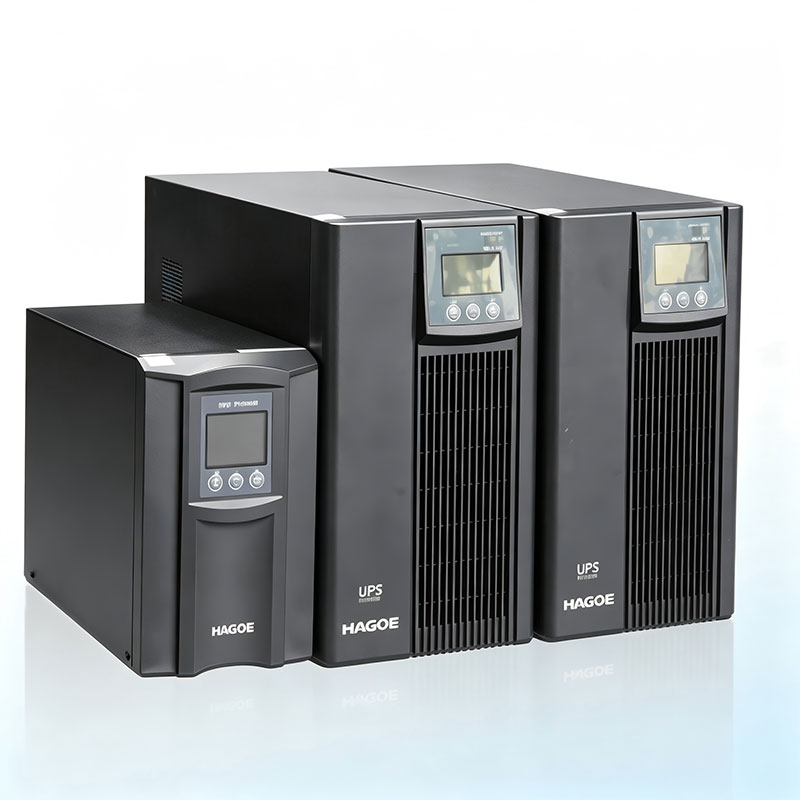

TheHigh Frequency Online UPSkäyttää akaksoismuunnos online-topologia. Normaaleissa käyttöolosuhteissa vaihtovirran syöttöteho kulkee tasasuuntaajan ja tasavirtapiirin läpi ennen kuin se muunnetaan takaisin vakaaksi AC-lähdöksi invertterin kautta. Kun sähkönsyöttö muuttuu epänormaaliksi, akku jatkaa syöttöä vaihtosuuntaajalle ilman perinteisiin valmiustilassa oleviin UPS-järjestelmiin liittyvää siirtohäiriötä.
Tämä arkkitehtuuri sopii siksi palvelimille, lääketieteellisille laitteille, rahoituspäätteille ja tarkkuusinstrumenteille, jotka ovat herkkiä virranlaadun häiriöille.
Alkuperäiset tuotetiedot
Tehoalue:
HC1 ~ 10 KVA yksi sisääntulo ja yksi lähtö
H3C10 ~ 30 KVA kolme tuloa ja yksi lähtö
H3C310 ~ 100 KVA kolme tuloa ja kolme lähtöä
Korkeataajuinen online-tyyppi,nolla kytkentäaikaa
Alkuperäiset tuotetiedot
Soveltamisala: Tietokoneiden datakeskukset, lääketieteelliset laitteet, talous- ja yrityskeskukset, tarkkuuslaitteet jne
Alkuperäiset tuotetiedot
Kaksoiskytkentäinen online-tyyppinen suunnittelu tekee UPS:n lähdön apuhdas siniaaltovirtalähdetaajuuden seuranta, vaihelukittu vakaa jännite, suodatettu kohina ja ei häiriöitä sähköverkon vaihteluista, joten UPS tarjoaa kattavamman ja täydellisemmän suojan käyttäjien laitteille.
Alkuperäiset tuotetiedot
Käytetään mikroprosessoriohjausta, joka tuottaa suoraan suurtaajuisen pulssinleveysmodulaation (SPWM) UPS-invertterin ohjaamiseen, mikä yksinkertaistaa UPS:n ohjauspiiriä ja parantaa UPS:n vakautta.Digitaalinen ohjaustekniikkaUPS:n luotettavuuden parantamiseksi yli 5 kt:n koneitasisäänrakennetut lähtöeristysmuuntajat.
Alkuperäiset tuotetiedot
A laaja syöttöjännitevoi välttää vaihtamisen akkuvirralle usein suurten verkkojännitteen muutosten vuoksi, mikä sopii alueille, joilla on huono teho. Tulotaajuusalue on45-55 Hz, joka varmistaa, että kaikenlaiset polttoainegeneraattorit voivat toimia vakaasti ja täyttää käyttäjien vaatimukset öljykoneille.
Alkuperäiset tuotetiedot
OnKäynnistysitsediagnoositoimintoa, jotta vältetään UPS:n piiloongelmien aiheuttama vika. Siinä on useiden toimintojen suojausAC-tulon yli-/alijännitesuoja, lähdön ylikuormitus-/oikosulkusuojaus, invertterin ylikuumenemissuoja, akun alijännitteen ennakkovaroitussuoja, akun ylilataussuojaja niin edelleen, ja järjestelmän toiminnan vakaus ja luotettavuus on taattu suuresti.
Alkuperäiset tuotetiedot
kauttaRS232käyttöliittymä ja UPS älykäs valvontaohjelmisto, se voi kommunikoida tietokoneen kanssa, ja UPS:n eri parametrit voidaan näyttää selkeästi viestintärajapinnassa.SNMP-sovittimetvalinnainen, ja UPS:llä on verkon etähallintatoiminto, joka tarjoaa välittömiä UPS-tietoja ja tehotietoja sekä viestiä ja hallita eri verkkokäyttöjärjestelmien kautta.
| Parametri | HC1K / HC1KS | HC2K / HC2KS | HC3K / HC3KS | HC6K / HC6KS | HC10K / HC10KS | HC15KS | HC20KS |
|---|---|---|---|---|---|---|---|
| Nimelliskapasiteetti | 1000VA / 800W | 2000VA / 1600W | 3000VA / 2400W | 6000VA / 4,8KW | 10KVA / 8KW | 15KVA / 12KW | 20KVA / 16KW |
| Nimellisjännite | 220/230VAC valinnainen | 220/230VAC valinnainen | 220/230VAC valinnainen | 220/230VAC valinnainen | 220/230VAC valinnainen | 220/230VAC valinnainen | 220/230VAC valinnainen |
| Nimellistaajuus | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Tulojännitealue | Kun kuorma <70 %: 115±5–295±5VAC; Kun kuorma ≥70 %: 160±5–295±5VAC | Sama | Sama | 176–276 VAC | 176–276 VAC | 176–276 VAC | 176–276 VAC |
| Tulotaajuusalue | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz |
| Tehotekijä | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Ulostulon eristysmuuntaja | — | — | — | Sisäänrakennettu | Sisäänrakennettu | Sisäänrakennettu | Sisäänrakennettu |
| Lähtöjännitealue | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % |
| Lähtötaajuusalue (akkutila) | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % |
| Lähtöaaltomuoto – Lineaarinen kuorma | ≤3 % vääristymä | ≤3 % vääristymä | ≤3 % vääristymä | ≤3 % vääristymä | ≤3 % vääristymä | ≤3 % vääristymä | ≤3 % vääristymä |
| Lähtöaaltomuoto – epälineaarinen kuormitus | ≤6 % vääristymä | ≤6 % vääristymä | ≤6 % vääristymä | ≤6 % vääristymä | ≤6 % vääristymä | ≤6 % vääristymä | ≤6 % vääristymä |
| Ylikuormituskapasiteetti | 110–150 %: 5 min, vaihda sitten ohitukseen; >150 %: 30 s, vaihda sitten ohitukseen | Sama | Sama | 105–130 %: 10 min hälytys, vaihda sitten ohitukseen; >130 %: 1 s hälytys ja kytkentä ohitukseen; lähtö sulkeutuu 1 minuutin kuluttua | Sama | Sama | Sama |
| Peak Crest Factor | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) |
| Akun jännite | Vakio: 24VDC; Laajennettu: 36VDC | Vakio: 48VDC; Laajennettu: 72VDC | Vakio: 72VDC; Laajennettu: 96VDC | 192VDC; 240 VDC valinnainen | 192VDC; 240 VDC valinnainen | 192VDC; 240 VDC valinnainen | 192VDC; 240 VDC valinnainen |
| Kytkentäaika (verkkovirta → akku) | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms |
| Viestintäliittymä | RS232; SNMP valinnainen | RS232; SNMP valinnainen | RS232; SNMP valinnainen | RS232; SNMP valinnainen | RS232; SNMP valinnainen | RS232; SNMP valinnainen | RS232; SNMP valinnainen |
| Käyttölämpötila | -20°C - +55°C* | -20°C - +55°C* | -20°C - +55°C* | -20°C - +55°C* | -20°C - +55°C* | -20°C - +55°C* | -20°C - +55°C* |
| Suhteellinen kosteus | 0–95 %, ei kondensoituvaa | 0–95 %, ei kondensoituvaa | 0–95 %, ei kondensoituvaa | 0–95 %, ei kondensoituvaa | 0–95 %, ei kondensoituvaa | 0–95 %, ei kondensoituvaa | 0–95 %, ei kondensoituvaa |
| Varastointilämpötila | -20°C - +55°C | -20°C - +55°C | -20°C - +55°C | -20°C - +55°C | -20°C - +55°C | -20°C - +55°C | -20°C - +55°C |
| Korkeus | Jopa 1500 m | Jopa 1500 m | Jopa 1500 m | Jopa 1500 m | Jopa 1500 m | Jopa 1500 m | Jopa 1500 m |
| Mitat (L × S × K, mm) | 360 × 147 × 220 | 440 × 192 × 340 | 440 × 192 × 340 | 369 × 190 × 688 | 442 × 190 × 688 | 592 × 250 × 826 | 592 × 250 × 826 |
| Nettopaino (kg) | Vakio: 8,5; Laajennettu: 11.9 | Vakio: 16; Laajennettu: 22.0 | Vakio: 18,2; Laajennettu: 27.9 | Vakio: 51; Laajennettu: 62 | Vakio: 55; Laajennettu: 63 | Ota yhteyttä | Ota yhteyttä |
| Toteutusstandardi | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Huomautuksia:
| Parametri | HC6KS | HC10KS | HC15KS | HC20KS | HC30KS |
|---|---|---|---|---|---|
| Nimelliskapasiteetti | 6KVA / 4,8KW | 10KVA / 8KW | 15KVA / 12KW | 20KVA / 16KW | 30KVA / 24KW |
| Nimellisjännite | 380/400VAC valinnainen | 380/400VAC valinnainen | 380/400VAC valinnainen | 380/400VAC valinnainen | 380/400VAC valinnainen |
| Nimellistaajuus | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Tulojännitealue | 285–475 VAC | 285–475 VAC | 285–475 VAC | 285–475 VAC | 285–475 VAC |
| Tulotaajuusalue | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz |
| Tehotekijä | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Lähtöjännitealue | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % |
| Lähtötaajuusalue (akkutila) | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % |
| Lähtöaaltomuoto – Lineaarinen kuorma | <3 % | <3 % | <3 % | <3 % | <3 % |
| Lähtöaaltomuoto – epälineaarinen kuormitus | <4 % | <4 % | <4 % | <4 % | <4 % |
| Ylikuormituskapasiteetti | 105 %–130 %: 10 min, sitten vaihtuu ohitukseen; >130 %: 1 sekunnin hälytys, sitten vaihtuu ohitukseen; lähtö sammuu 1 minuutin kuluttua. Kun ylikuormitus on poistettu, UPS palaa automaattisesti invertteritilaan. | Sama | Sama | Sama | Sama |
| Peak Crest Factor | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) |
| Akun jännite | 192VDC / 240VDC valinnainen | 192VDC / 240VDC valinnainen | 192VDC / 240VDC valinnainen | 192VDC / 240VDC valinnainen | 192VDC / 240VDC valinnainen |
| Vaihtoaika | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms |
| Viestintäliittymä | — | — | — | — | — |
| Käyttölämpötila | -20°C - +55°C | -20°C - +55°C | -20°C - +55°C | -20°C - +55°C | -20°C - +55°C |
| Suhteellinen kosteus | 0–95 %, ei kondensoituvaa | 0–95 %, ei kondensoituvaa | 0–95 %, ei kondensoituvaa | 0–95 %, ei kondensoituvaa | 0–95 %, ei kondensoituvaa |
| Varastointilämpötila | -20°C - +55°C | -20°C - +55°C | -20°C - +55°C | -20°C - +55°C | -20°C - +55°C |
| Korkeus | Yli 1 500 m: kapasiteetin vähennys vaaditaan | Yli 1 500 m: kapasiteetin vähennys vaaditaan | Yli 1 500 m: kapasiteetin vähennys vaaditaan | Yli 1 500 m: kapasiteetin vähennys vaaditaan | Yli 1 500 m: kapasiteetin vähennys vaaditaan |
| Toteutusstandardi | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Huomautus: Alkuperäinen kuva jättää Viestintäliittymä-, Työympäristö- ja Fyysiset ominaisuudet -kentät tyhjiksi, joten en ole lisännyt ei-tuettuja määrityksiä.
High Frequency Online UPS-kapasiteetin valinnan tulisi perustua todelliseen kuormaan eikä pelkästään laitteiden määrään.
Vaihe 1 – Laske todellinen kuormitus
Määritä ensin palvelimien, verkkolaitteiden, lääketieteellisten laitteiden, ohjausjärjestelmien ja muiden kriittisten kuormien todelliset tehovaatimukset.
Vaihe 2 – Harkitse tulevaa laajentumista
Jos datakeskusta tai palvelinhuonetta on tarkoitus laajentaa tulevaisuudessa, tulee varata riittävästi kapasiteettia, jotta UPS:ää ei käytetä täydellä kuormalla pitkiä aikoja.
Vaihe 3 – Vahvista tulon ja lähdön asetukset
TheHC-sarjasopii yksivaiheisen tulon/yksivaiheisen lähdön skenaarioihin, kun taasH3C sarjatukee sekä kolmivaiheista tuloa/yksivaiheista lähtöä että kolmivaiheista tuloa/kolmivaihelähtöä. Suuren mittakaavan hankkeissa tulo- ja lähtömoodit tulee vahvistaa sähkönjakelujärjestelmän arkkitehtuurin perusteella.
Vaihe 4 – Määritä akun varautumisaika
UPS:n nimelliskapasiteetti ja akun varautumisaika ovat erillisiä parametreja. Kapasiteetti määrää UPS:n tukeman kuormituksen, kun taas akkuyksikkö määrittää ensisijaisesti virransyötön keston katkoksen aikana.
Vaihe 5 – Tarkista generaattorin yhteensopivuus
Jos projektissa on dieselgeneraattoreita tai muita polttoainekäyttöisiä tuotantolaitteita, tarkista tulotaajuus ja generaattorin lähtöominaisuudet. Tämä tuotesarja tukee tulotaajuusaluetta45-55 Hz, joten se sopii generaattorikäyttöisiin sovelluksiin.
Hankintaryhmien osalta päätöksen tulee perustua todellisiin sähköolosuhteisiin:
Valitse korkeataajuinen UPS, kun:

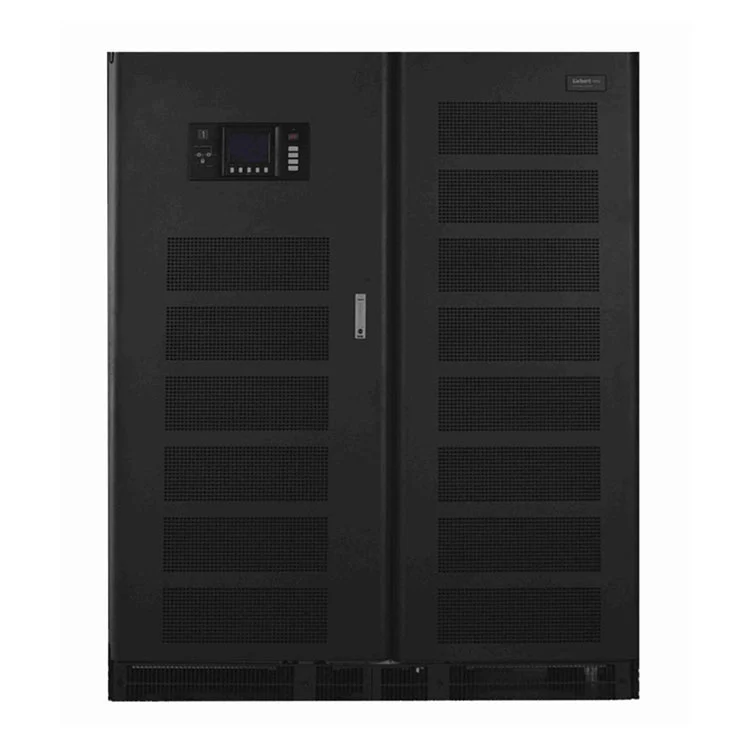

Harkitse matalataajuista UPS:ää, kun:
Ei ole universaalia vastausta, että korkea taajuus on aina parempi kuin matala taajuus. Ammattimaisen UPS-valinnan osalta HAGOE suosittelee arvioimaantodellinen kuormitusprofiili, maksimikuormitus, epälineaarinen kuormitusprosentti, moottorin käynnistysvirta, vaadittu varmistusaika, generaattorin ominaisuudet, ympäristöolosuhteet ja tuleva laajennuskapasiteettiennen UPS-arkkitehtuurin valitsemista.
vartenHigh Frequency Online UPSHankkeissa HAGOE:n suunnittelutiimi voi auttaa kapasiteetin valinnassa, tulo/lähtökonfiguroinnissa, akun mitoittamisessa ja räätälöidyssä järjestelmäsuunnittelussa asiakkaan sovelluksen mukaan.
Datakeskukset vaativat korkeaa virran jatkuvuutta ja virranlaatua. TheHigh Frequency Online UPSkäyttää online-kaksoismuunnosarkkitehtuuria syöttääkseen jatkuvasti kriittisiä IT-kuormia säädellyllä tehollaRS232ja valinnainenSNMPviestintätuki etävalvontaan.
Lääketieteelliset laitteet voivat olla herkkiä virtahäiriöille. UPS-laitetta voidaan soveltaa lääketieteellisiin tietojärjestelmiin, tarkkuuslääketieteellisiin laitteisiin ja muihin kriittisiin kuormiin, jotka vaativat vakaata varavirtaa ja virranlaadun suojausta.
Palvelimet, verkkolaitteet ja tietopäätteet rahoituslaitoksissa, toimistoissa ja yrityskeskuksissa vaativat jatkuvaa toimintaa. UPS tarjoaa akun varmuuskopioinnin ja etävalvonnan, joka auttaa vähentämään sähkökatkosten vaikutusta liiketoimintajärjestelmiin.
Jännitteen vaihtelut, sähköiset häiriöt ja sähkökatkot voivat vaikuttaa tarkkuusinstrumentteihin ja ohjauslaitteisiin. Online-UPS-arkkitehtuuri tarjoaa säädellyn virtalähteen kaksoismuunnoksen kautta.
HAGOE tarjoaa tukea koko hankintasyklin ajan sen sijaan, että toimittaisi vain UPS-kaapin.
Ennakkomyynti:tekninen konsultointi, tuotevalinta, kapasiteetin sovittaminen, räätälöity ratkaisusuunnittelu, näytetestaus ja tarjousdokumentaatio.
Tuotannon aikana:tuotannon seuranta, laaduntarkastusdokumentaatio, logistiikan koordinointi ja vientidokumentaatio.
Asennus:Englanninkieliset asennusohjeet, tekninen etäopastus ja käyttöönottotuki. Suuremmissa projekteissa insinöörit voivat osallistua paikan päällä tapahtuvaan asennukseen ja käyttöönottoon projektin laajuuden mukaan.
Jälkimyynti: a 2 vuoden takuuja elinikäinen huolto, etävianetsintä, varaosien toimitus ja tekninen tuki ovat saatavilla yrityksen huoltopolitiikan mukaisesti.
Perustettu vuonna2008, HAGOE on sähkölaitteiden valmistaja Wenzhoussa, Zhejiangissa, joka yhdistää T&K:n, suunnittelun, valmistuksen, myynnin ja maailmanlaajuisen palvelun. Yhtiön rekisteröity pääoma on51 miljoonaa RMB, ammattitaitoinen suunnittelutiimi ja moderni tuotantopohja34+ kansallista patenttia.

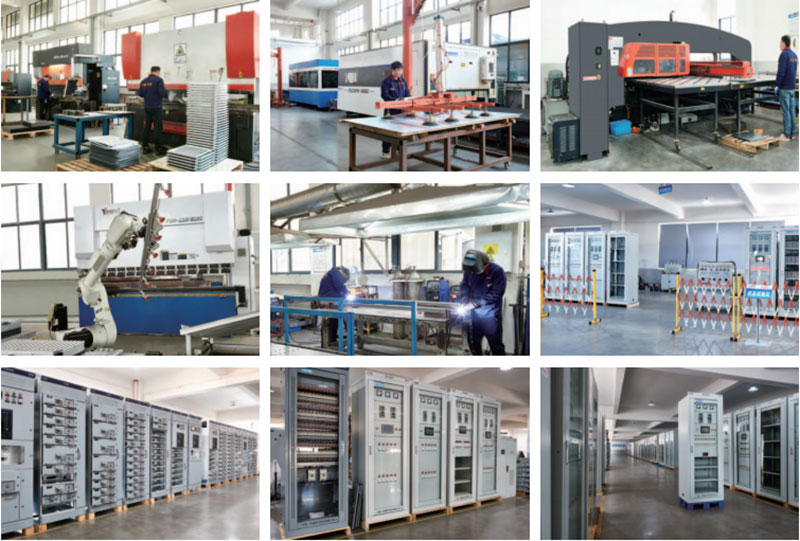

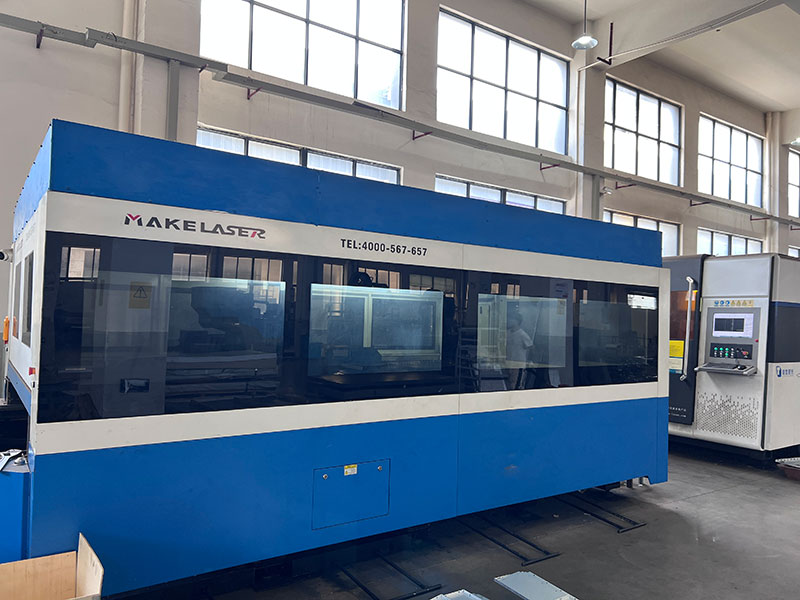

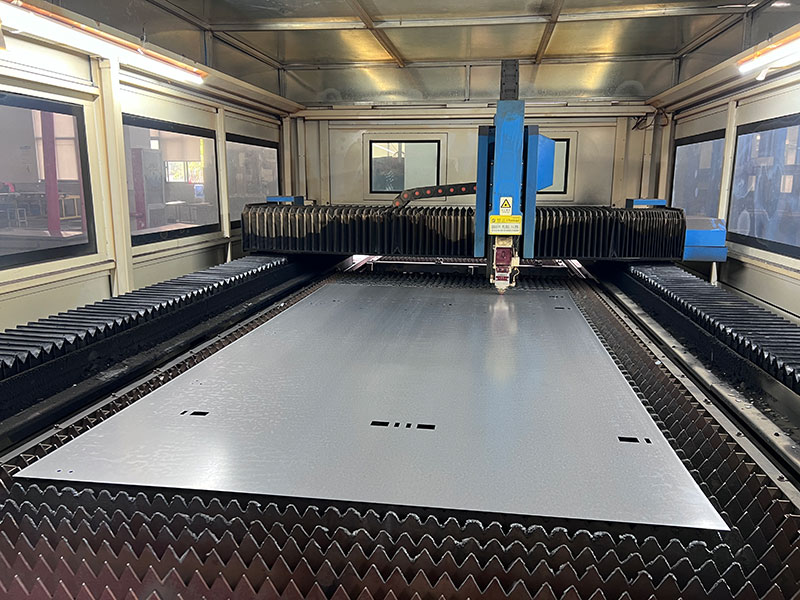

Valmistusjärjestelmä sisältääTRUMPF laserleikkauskoneet, AMADA CNC-taivutuskoneet, automatisoidut tornilävistyslaitteet, SMT-tuotantolinjat ja älykkäät ikääntymistestijärjestelmät sekä EMC-, IP-suoja- ja ympäristötestauslaitteet.
HAGOE toimii allaISO9001, ISO14001 ja ISO45001hallintajärjestelmät. Sovelletusta tuotevalikoimasta riippuen yritys ylläpitääCCC, CE, CB ja RoHS- liittyvä vaatimustenmukaisuus ja kehittää tuotteita sovellettavien GB- ja IEC-vaatimusten mukaisesti.
Anonline-UPSkäyttää kaksoismuunnosarkkitehtuuria, jossa kuormaa syötetään jatkuvasti invertterin kautta. Perinteinen valmiustilassa oleva UPS siirtää kuorman normaalisti akkuvirtaan vain, kun sähkön syöttö muuttuu epänormaaliksi.
Kyllä. TheHC-sarjaon korkeataajuuksinen online-UPS-suoja1-10 KVAyhden tulon ja yhden lähdön kokoonpanot.
TheH3C-sarjakannet10-30 KVAkolmen tulon ja yhden lähdön kokoonpanot jaH3C3-10-100KVAkolmen tulon ja kolmen lähdön kokoonpanot.
Kyllä. Tuotespesifikaatiossa sarjaa kuvataan akorkeataajuinen online-tyyppi, jossa nollakytkentäaika.
Määritetty tulotaajuusalue on45-55 Hz, mikä tekee järjestelmästä sopivan generaattorikäyttöisiin ympäristöihin. Generaattorin kapasiteetti, lähdön vakaus ja UPS-tulovaatimukset tulee silti tarkistaa jokaisen projektin osalta.
Kyllä. UPS tukeeRS232viestintä- ja älykäs valvontaohjelmisto, mutta valinnainenSNMP sovitinmahdollistaa verkon etähallinnan.
Suojaustoimintoja ovat mmAC-tulon yli-/alijännitesuoja, lähdön ylikuormitus-/oikosulkusuoja, invertterin ylikuumenemissuoja, akun alijännitteen varoitus ja akun ylilataussuoja.
