Matalataajuisen UPS:n ydinominaisuus ei ole vain sen muuntajassa, vaan myös sen yhdistelmässä, jossa on matalataajuinen linja-taajuusmuuntaja ja online-kaksoismuunnosarkkitehtuuri.
Tulo vaihtovirta muunnetaan ensin DC:ksi tasasuuntaajan avulla; tämän jälkeen DC-väylä tarjoaa vakaan välitehoasteen, joka sitten muunnetaan takaisin AC:ksi vaihtosuuntaajan toimesta kuorman ulostuloa varten. Normaalin käytön aikana kuorma saa jatkuvasti virtaa invertteristä sen sijaan, että se olisi kytketty suoraan AC-tuloon.
Matalataajuinen muuntaja tarjoaa sähköisen eristyksen tulo- ja lähtöpiirien välillä ja parantaa järjestelmän kykyä kestää sysäysvirtoja, epälineaarisia kuormituksia ja epänormaalit käyttöolosuhteet.
Tämä arkkitehtuuri tekee matalataajuisista UPS-järjestelmistä erityisen sopivia sovelluksiin, joissa on erittäin korkeat vaatimukset laitteiden jatkuvuudelle ja virranlaadulle – ei vain niihin, jotka vaativat hätäakun varmuuskopioinnin.

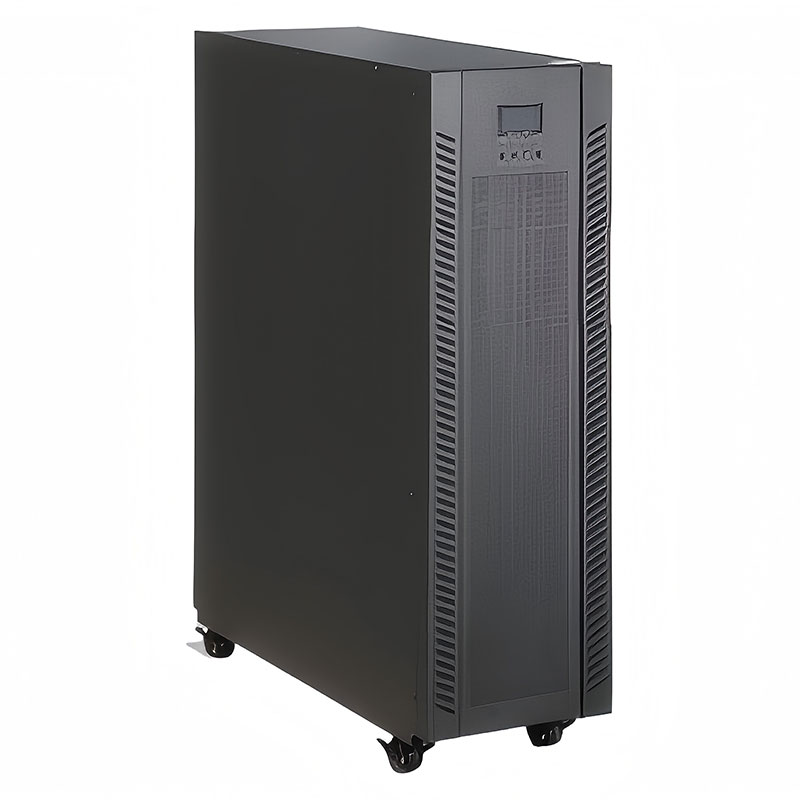

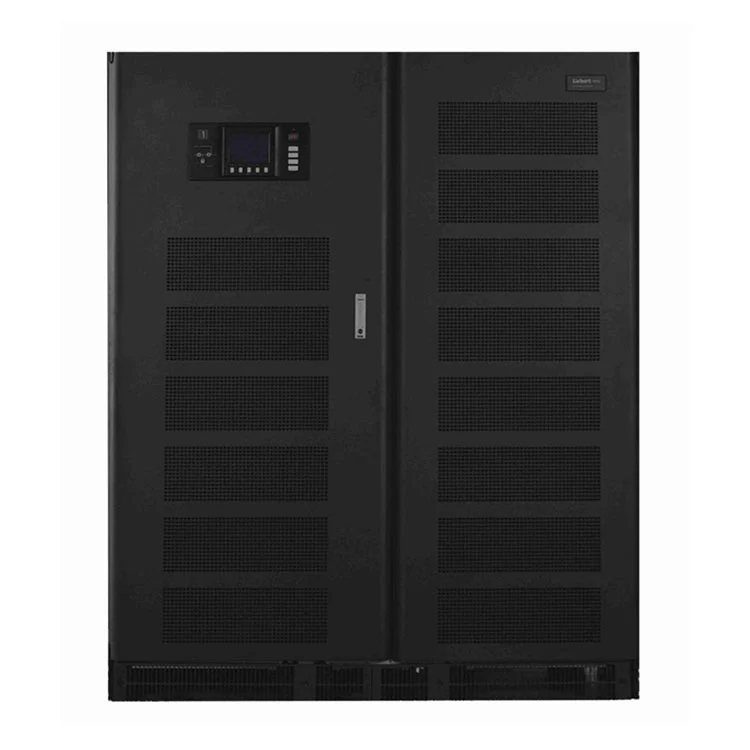

HAGOE Low Frequency UPS noudattaa tyypillistä online-kaksoismuunnosvirtapolkua:
AC-tulo → Tasasuuntaaja → DC-väylä → Invertteri → matalataajuinen muuntaja → kuormitus
Normaaleissa käyttöolosuhteissa tasasuuntaaja syöttää säädeltyä tasavirtaa tasavirtaväylään, kun taas invertteri syöttää jatkuvasti vakioitua vaihtovirtaa kuormaan.
Kun sähkönsyöttö katkeaa tai putoaa määritellyn toiminta-alueen ulkopuolelle, akkujärjestelmä syöttää energiaa DC-väylään ja invertteri jatkaa kuorman syöttämistä. Tämä eliminoi perinteisiin valmiustilassa oleviin UPS-arkkitehtuureihin liittyvät siirrot.

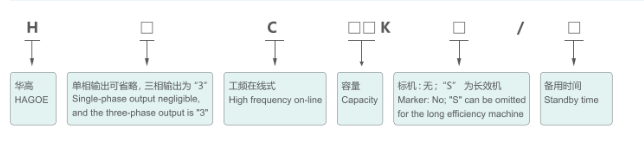

| Luokka | Tekninen parametri | Erittely |
|---|---|---|
| AC-tulo | Nimelliskapasiteetti | 10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 600 kVA / 600 kVA / 610 kVA / 140 kVA / 160 kVA / 200 kVA 2000 kVA |
| Toimintatapa ja periaate | Online-virran staattinen ohituskytkin (jatkuva kytkentä), kaksoismuunnostekniikka, täydellinen tehon erottaminen | |
| Vaiheen numero | Kolme vaihetta + N + G | |
| Jännite | 380 V ±20 % | |
| Taajuus | 50 Hz ±10 % | |
| Maksimivirta | 19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 2360 | |
| Tehotekijä | 0,95 (tulosuodattimen kanssa) | |
| AC-ohitustulo | Pehmeä käynnistys | 0–100 % 5 sekunnin sisällä |
| Vaiheen numero | Kolme vaihetta + N + G | |
| Jännite | 380 V ±15 % | |
| Taajuus | 50 Hz ±2 % | |
| Vaihtoaika | 0 ms ylikuormituksen aikana | |
| Akkujärjestelmä | DC jännite | 384 V (32 × 12 V akut) |
| Kelluva latausjännite | 432 V | |
| Katkaisujännite | 332 V | |
| Suurin purkausvirta | 25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / 350 | |
| Latausvirta | 10-25 A (säädettävä) | |
| AC-lähtö | Vaiheen numero | Kolme vaihetta + N + G |
| Jännite | 380 V ±1 % (vakiokuorma) | |
| Taajuus | 50 Hz ±2 % (verkkovirta) / 50 Hz ±0,05 % (akkuvirtalähde) | |
| Tehotekijä | 0,8 jäljessä | |
| Lähtöaaltomuoto | Siniaalto | |
| Täydellinen harmoninen särö | ≤3 % lineaariselle kuormitukselle; ≤5 % epälineaariselle kuormitukselle | |
| Dynaaminen kuormitusjännite transientti | ±0,5 % (0 - 100 % kuormituksen muutos) | |
| Välitön palautumisaika | <10 ms (±0,5 %) | |
| Epätasapainoinen jännite | ≤±3 %; ≤±1 % tasapainotetulla kuormitusjännitteellä | |
| Ylikuormituskapasiteetti | 120 % 10 minuutin ajan; 150 % 1 minuutiksi (akkuvirtalähde) | |
| Järjestelmän suorituskyky | Työtehokkuus | >91 %; 95 % ECO-taloudellisessa tilassa |
| Tietokoneen tiedonsiirtoliittymä | RS232 / RS422 | |
| Käyttölämpötila | 0-40°C | |
| Suhteellinen kosteus | 0–90 %, ei kondensoituvaa | |
| Melu | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB kapasiteetista riippuen | |
| Näyttö | Tyyppi A: pieni LCD; Tyyppi B: suuri kosketusnäyttö (120 × 90 mm) |
UPS-järjestelmässä muuntajaa ei käytetä vain jännitteen muuntamiseen. Se edistää myös sähköeristystä, ohimenevien kuormien käsittelyä ja järjestelmän suojaa.
Teolliset kuormat, kuten PLC-järjestelmät, taajuusmuuttajat, moottorit, kontaktorit ja suuret tasasuuntaajat, voivat tuottaa merkittävää transienttivirtaa käynnistyksen tai dynaamisen toiminnan aikana. Jos UPS:n kapasiteetti valitaan vain vakaan tilan aktiivitehon mukaan, invertteri voi kokea ylikuormitusta, lähtöjännitteen poikkeamaa tai tarpeetonta ohitustoimintoa.
Matalataajuinen muuntaja tarjoaa vankan magneettisen ja sähköisen rajapinnan vahvalla transienttikyvyllä, mikä antaa UPS:lle suuremman suunnittelumarginaalin sovelluksissa, joissa on suuri käynnistysvirta tai iskukuormitus.
| Tekninen tekijä | Matalataajuinen UPS | Korkeataajuinen UPS |
|---|---|---|
| Muuntaja | Matalataajuinen tehomuuntaja | Korkeataajuinen muuntaja / muuntajaton arkkitehtuuri |
| Sähköeristys | Vahva | Riippuu järjestelmän topologiasta |
| Moottorin käynnistyskuormat | Sopivampi | Vaatii huolellista mitoitusta |
| Syöttövirta | Korkeampi toleranssi | Herkempi mitoitukselle |
| Epälineaariset kuormat | Sopii oikealla kokoonpanolla | Sopii oikealla kokoonpanolla |
| Teolliset sovellukset | Vahva istuvuus | Sopii paremmin yleisiin IT-kuormiin |
| Järjestelmän paino | Suhteellisen korkeampi | Yleensä kompaktimpi |
| Asennusjalanjälki | Suurempi | Pienempi |
| Tyypillinen prioriteetti | Vahvuus ja eristyneisyys | Tehokkuus ja kompakti |
Jos projekti keskittyy ensisijaisesti kokoon, painoon ja suureen tehotiheyteen, korkeataajuinen UPS voi olla edullisempi; Jos projekti kuitenkin asettaa etusijalle eristyksen, ylikuormituskapasiteetin, teollisuusympäristön mukautuvuuden ja pitkän aikavälin toiminnan vakauden, matalataajuinen UPS on yleensä parempi valinta.
Siksi HAGOO ei suosittele UPS:n valitsemista yksinkertaistetun logiikan "matala taajuus on aina parempi kuin korkea taajuus" perusteella. Sen sijaan se suosittelee UPS:n määrittämistä kuormitustyypin, tehokertoimen, käynnistysvirran, vara-ajan ja verkko-olosuhteiden perusteella.
UPS:n kapasiteettia ei tule valita yksinkertaisesti lisäämällä kaikkien liitettyjen laitteiden nimikilven arvot.
Teknisessä arvioinnissa tulee ottaa huomioon:
Aktiivinen teho (kW) → Tehokerroin → Käynnistysvirta → Epälineaarinen kuormitussuhde → Tuleva laajennus → Vaadittu redundanssi
Moottorikäyttöisissä laitteissa vakaan tilan teho ei välttämättä näytä erityisen suurelta, mutta käynnistysvirta voi olla huomattavasti suurempi. Siksi invertterin ylikuormituskyky ja transienttivaste on arvioitava järjestelmän mitoituksen aikana.
Akun kapasiteetti tulee myös laskea todellisen kuormituksen mukaan eikä valita kiinteästä Ah-arvosta.
Teknisessä laskelmassa otetaan yleensä huomioon UPS:n kapasiteetti, todellinen kuormitusteho, tasavirtaväylän jännite, akkusarjan kokoonpano, purkautumisnopeus, vaadittu autonomia, akun ikääntymismarginaali ja ympäristön lämpötila.
Järjestelmän tarkan suunnittelun varmistamiseksi akun koon tulee perustua valmistajan koon mukaanDC-jännitealue, akun vähimmäisjännite ja akun purkausominaisuudet.
Projektin vaatimuksista riippuen HAGOE Low Frequency UPS voidaan konfiguroida useilla suojaustoiminnoilla, mukaan lukien:
Tulon yli-/alijännitesuoja, lähdön ylikuormitussuoja, oikosulkusuojaus, akun ylilataus-/ylipurkaussuoja, ylikuumenemissuoja ja ohitussuoja.
Teollisuushankkeissa on myös arvioitava ylävirran katkaisijan, alavirran suojalaitteiden ja UPS:n oikosulkusuojauksen välinen koordinointi asianmukaisen suojauksen selektiivisyyden saavuttamiseksi.
Hagoe Electric Technology Co., Ltd:llä on integroitu valmistusprosessi, joka kattaa teknisen suunnittelun, ohutlevyn valmistuksen, elektroniikan kokoonpanon, järjestelmäintegraation ja lopputestauksen.

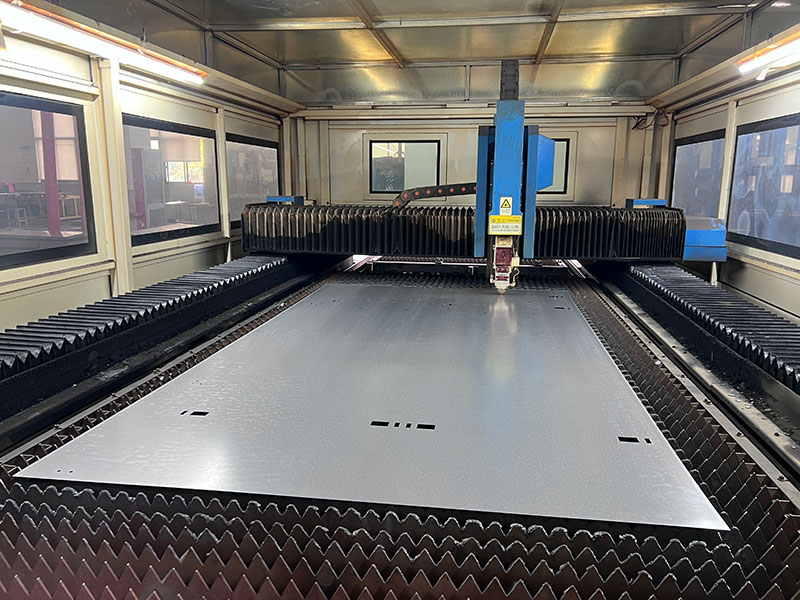

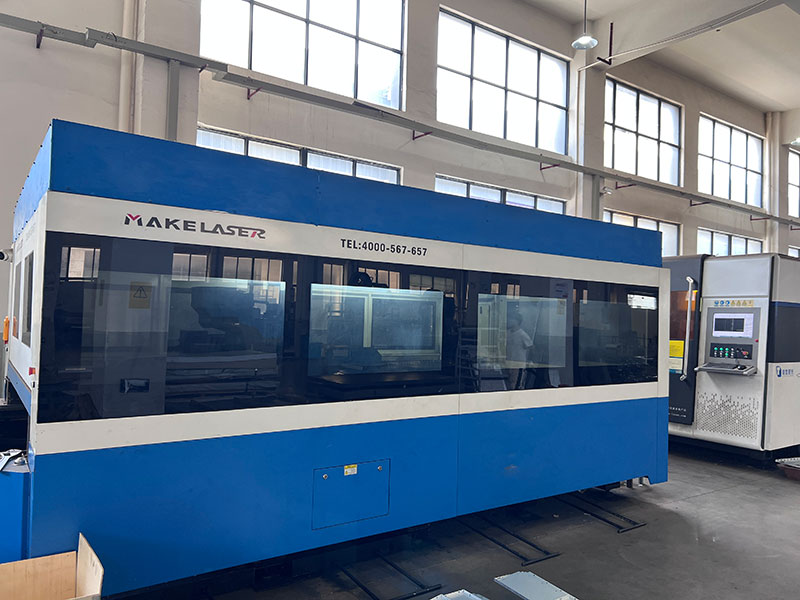

Tuotantokanta on varustettu saksalaisilla Trumpf-laserleikkauskoneilla, japanilaisilla AMADA CNC-taivutuskoneilla, automatisoiduilla revolverilävistyslaitteilla, SMT-tuotantolinjoilla ja älykkäillä ikääntymistestijärjestelmillä.
Kriittisten teholaitteiden, kuten UPS-järjestelmien, laadunvarmistuksen on ylitettävä komponenttien tarkastus. Tuotteen kokoonpanosta ja projektin vaatimuksista riippuen testaus voi sisältää:
Tulo/lähtö sähköparametrien tarkistus, suojaustoimintojen testaus, tiedonsiirtotestaus, kuormitustestaus, ikääntymistesti ja täydellinen järjestelmän toiminnan tarkastus.
Hagoe toimii ISO9001-, ISO14001- ja ISO45001-hallintajärjestelmien alla, ja sillä on yli 34 kansallista patenttia, jotka tukevat sen T&K- ja valmistusvalmiuksia.
Soveltuu sähköasemille, jakelujärjestelmille ja tehoautomaatiolaitteistoille, jotka vaativat jatkuvaa virtaa suojaukseen, valvontaan ja tietoliikennekuormitukseen.
Soveltuu PLC-, DCS-, teollisuustietokoneisiin, automaatiokaappiin ja tuotantolinjojen ohjausjärjestelmiin.
Soveltuu lääketieteelliseen kuvantamiseen, valvontaan ja muihin tarkkuuslaitteisiin, jotka vaativat vakaata ja keskeytymätöntä virtaa.
Soveltuu palvelimille, verkkolaitteille, tallennusjärjestelmille ja viestintäinfrastruktuurille.
HAGOEN laadunvalvonta ei rajoitu lopputarkastukseen.Se kattaa koko prosessin materiaalien saapumisesta valmistukseen, kokoonpanoon, käyttöönottoon, testaukseen ja lopulliseen julkaisuun.
Tärkeimmät ohjausvaiheet sisältävät:
Saapuva tarkastus → Prosessin ohjaus → Sähkökokoonpanon tarkastus → Järjestelmän käyttöönotto → Suorituskykytestaus → Vanhenemisen tarkastus → Lopputarkastus
Räätälöityjä UPS-projekteja varten HAGOE-insinöörit voivat tarkistaa asiakkaan kuormituslistan, yksirivisen kaavion, asennusympäristön ja projektistandardit ennen tuotantoa vähentääkseen kapasiteetin valintaan, liitännän konfigurointiin ja asennuspaikan asennukseen liittyviä riskejä.
HAGOE tarjoaa erilaista asennus- ja käyttöönottotukea laitetyypin ja projektin mittakaavan mukaan.
HAGOE tarjoaa englanninkielisiä asennusoppaita ja -asennusohjeita tavallisille seinään asennetuille UPS-yksiköille ja pienille järjestelmille24/7 etävideo tekninen tuki, jolloin koulutetut asiakastiimit voivat suorittaa asennuksen etäkäyttöönoton avulla.
Keskikokoisille UPS-järjestelmille, jakelukaapeille ja kokonaisille laitesarjoille asennus ja käyttöönotto voidaan järjestää paikan päällä projektin vaatimusten mukaisesti.
Suuria voimalaitos- ja EPC-projekteja varten HAGOE kehittää erityisen asennus- ja käyttöönottosuunnitelman ennen toimitusta ja voi järjestää teknisen henkilöstön paikan päällä annettavaa tukea varten.
Perustiedot sisältävät kuormituskapasiteetin, todellisen kuormitustehon, tehokertoimen, tulo-/lähtöjännitteen, taajuuden, vaaditun akun autonomian, kuormituksen tyypin, asennusympäristön, ohitusvaatimukset ja tiedonsiirtoprotokollan.
Moottorin kuormat voivat tuottaa suuren käynnistysvirran. Siksi UPS tarvitsee riittävän invertterin ylikuormituskyvyn ja transienttisuorituskyvyn sen sijaan, että se valitaan vain moottorin nimelliskäyttötehon mukaan.
Kyllä. HAGOE voi integroida UPS:n, akkujärjestelmän, jakelukomponentit, valvontaliitännät, ohituskonfiguraation ja niihin liittyvät sähkölaitteet projektin vaatimusten mukaisesti.
Kyllä. Tulo-/lähtöjännite, taajuus, kaapin kokoonpano, tietoliikenneliitäntä, suojauskokoonpano, merkinnät, dokumentaatio ja sovellettavat vaatimustenmukaisuusvaatimukset voidaan mukauttaa kohdemarkkinoille.
EPC-projekteihin HAGOE voi osallistua teknisestä valintavaiheesta alkaen ja tarjota järjestelmäkonfiguraatiota, piirustuksia, teknistä dokumentaatiota, tuotannon seurantaa, tarkastusasiakirjoja, asennusohjeita ja käyttöönottotukea.
