Ero amodulaarinen UPSja perinteinen tornityyppinen UPS ei ole pelkkä kaappisuunnittelu. Se sisältää erilaisen lähestymistavan kapasiteetin konfigurointiin, redundanssiin ja ylläpitoon.
Perinteinen UPS on yleensä konfiguroitu täydelliseksi tehoyksiköksi. Kun kuormitus kasvaa, käyttäjän on ehkä lisättävä toinen UPS-järjestelmä tai korvattava olemassa oleva yksikkö suuremmalla mallilla. Amodulaarinen UPSintegroi tehomoduulit, ohjausjärjestelmät ja niihin liittyvät toiminnot laajennettavaksi arkkitehtuuriksi, jolloin kapasiteetti voidaan konfiguroida nykyisen kuormituksen ja tulevan laajennussuunnitelman mukaan.
Datakeskusten ja viestintähuoneiden osalta tämä voi muuttaa UPS-hankintaa koko järjestelmän mitoittamisesta tulevaa suurinta kysyntää varten alussa kapasiteetin laajentamiseen asteittain todellisen kuormituksen kasvaessa.

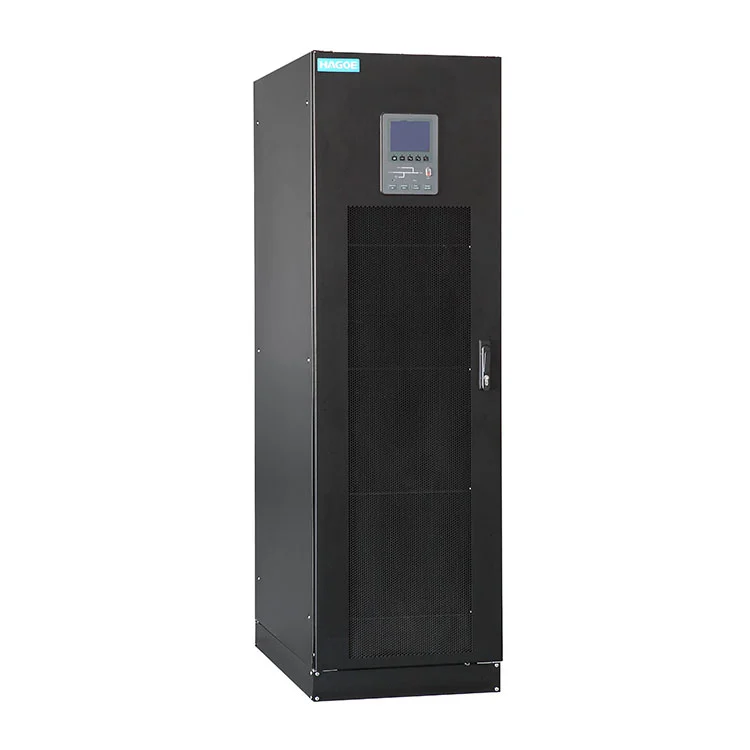

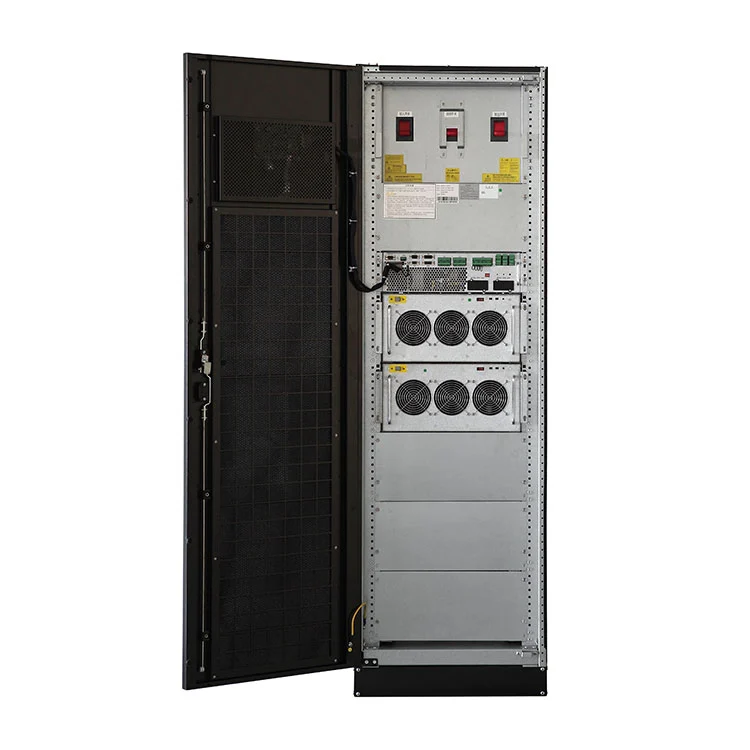

Modulaarinen UPS-virtalähdeyhdistää perinteisten tornityyppisten UPS-järjestelmien tekniset ominaisuudet nykyaikaisten datakeskusten ja laitehuoneiden modulaarisuusvaatimuksiin. Se adoptoiDSP digitaalinen ohjaustekniikkaja anN+X redundantti modulaarinen rakenne, jonka avulla käyttäjät voivat määrittää järjestelmän joustavasti todellisten kuormitusvaatimusten mukaan. Yksi moduuli tarjoaa kapasiteetin20 KVA, kun taas kapasiteetti on enintään200 KVA per kaappivoidaan saavuttaa kytkemällä useita moduuleja rinnakkain.
Modulaarista rakennetta toteutettaessa järjestelmä parantaa merkittävästi kriittisten teholaitteiden luotettavuutta, soveltuvuutta ja huollettavuutta, mikä tekee siitä sopivan valinnan eri toimialoille, joilla on korkeat luotettavuusvaatimukset.
| Luokka | Parametri | Erittely |
|---|---|---|
| Malli | Malli | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Päätulo | Tulojännite | 380VAC / 400VAC / 415VAC |
| Tulotaajuus | 50/60 Hz | |
| Tehotekijä | >0,99 | |
| Nykyinen vääristymisnopeus | THDi <3 % | |
| Jännitealue | -40 % ~ + 25 %; -40% ~ -20% lineaarisella taajuuden vähennyksellä | |
| Taajuusalue | 40-70 Hz | |
| Ohittaa | Ohitusjännite | 380VAC / 400VAC / 415VAC |
| Jännitealue | -20% ~ +15% | |
| Ylikuormituskapasiteetti | 135 %, pitkäaikainen työ | |
| Ylikuormituskapasiteetti | 135–150 %, 6 min | |
| Ylikuormituskapasiteetti | Kuormitus >150 %, työaika<100ms | |
| Lähtö | Lähtöjännite | 380VAC / 400VAC / 415VAC |
| Jännitteen tarkkuus | ±1 %(tasapainotettu kuorma);±1,5 %(epätasapainoinen kuorma) | |
| Jännitteen vääristymäsuhde | THD <1,5 %(lineaarinen kuorma);THD <5 %(epälineaarinen kuorma) | |
| Tehotekijä | 0.8 | |
| Kolmivaiheinen tarkkuus | 120°±0,5° | |
| Huippuarvosuhde | 3:1 | |
| Ylikuormituskapasiteetti | 110 %, 1 tunti, vaihda ohitukseen | |
| Ylikuormituskapasiteetti | 125 %, 10 min, vaihda ohitukseen | |
| Ylikuormituskapasiteetti | 150 %, 200ms, vaihda ohitukseen | |
| Ylikuormituskapasiteetti | >150 %200 ms, vaihda ohitukseen | |
| Järjestelmä | Järjestelmän tehokkuus | Normaali moduuli:95 % |
| Järjestelmän tehokkuus | Talousmoduuli:98 % | |
| Akun tehokkuus | 95 % | |
| Näyttö | LCD + LED, kosketusnäyttö + näppäimistö | |
| Suojaustaso | IP20 | |
| Viestintäliittymä | RS232, RS485, kuivakosketin, SNMP-kortti, EPO, generaattoriliitäntä | |
| Yhteystila | Tukee ylä- ja alaliitäntää | |
| Käyttölämpötila | 0-40°C | |
| Varastointilämpötila | -25-70°C | |
| Suhteellinen kosteus | 0–95 %(ei kondensaatiota) | |
| Melu | <55dB | |
| Akku | Akun jännite | ±240VDC(32–44 osaa voidaan asettaa) |
| Akun asetukset | 20 % järjestelmätehoa | |
| Akun jännitteen toleranssi | ±1 % | |
| Paino | Virtamoduuli | 10KVA:20kg |
| Virtamoduuli | 15KVA:21 kg | |
| Virtamoduuli | 20 KVA:25kg | |
| Virtamoduuli | 25KVA:30kg | |
| Virtamoduuli | 30KVA:34 kg | |
| Koko | 6-moduulin kaappi | 600 × 900 × 1600 mm |
| 10 moduulin kaappi | 600 × 900 × 2000 mm | |
| Virtamoduuli | 440 × 590 × 134 mm(10KVA / 15KVA / 20KVA) | |
| Kaapin paino | 6-moduulin kaappi | Malli: HM060-10, HM090-15, HM120-20;150kg |
| 10 moduulin kaappi | Malli: HM100-10, HM150-15, HM200-20;180kg |
Yksi modulaarisen UPS:n tärkeimmistä eduista on, että UPS:n kapasiteetti voi seurata todellista kuormitusvaatimusta.
Esimerkiksi äskettäin rakennetussa konehuoneessa voi olla suhteellisen alhainen alkukuormitus, mutta se voi lisätä palvelimia, tallennusjärjestelmiä, verkkolaitteita tai muita IT-kuormia tulevaisuudessa. Modulaarisella arkkitehtuurilla UPS-kokoonpanoa voidaan laajentaa projektin todellisen kasvun mukaan sen sijaan, että ostettaisiin koko tuleva kapasiteetti heti alussa.
Kriittisten kuormien osalta UPS-valinnassa ei ole kyse vain vaaditun kapasiteetin saavuttamisesta. Järjestelmän on myös harkittava, voiko jäljellä oleva järjestelmä jatkaa toimintaansa, jos tehomoduuli ei ole käytettävissä.
HAGOE Modular UPS ottaa käyttöön anN+X redundantti modulaarinen rakenne. Tässä arkkitehtuurissa"N"edustaa todellisen kuorman tukemiseen tarvittavien moduulien määrää"X"edustaa ylimääräisiä redundantteja moduuleja. Oikea redundanssikokoonpano voi vähentää yksittäisen moduulin vian vaikutusta koko tehonsyöttöjärjestelmään.
Todellinen N+X-konfiguraatio tulee määrittää kuormituskapasiteetin, vaaditun luotettavuustason ja projektin suunnitteluvaatimusten mukaan.
| Vertailu | Modulaarinen UPS | Perinteinen Tower UPS |
|---|---|---|
| Arkkitehtuuri | Modulaarinen tehoarkkitehtuuri | Integroitu UPS-yksikkö |
| Kapasiteetin määritys | Joustava moduulipohjainen kokoonpano | Yleensä määräytyy UPS-yksikön kapasiteetin mukaan |
| Laajentaminen | Lisää moduuleja tarpeen mukaan | Saattaa vaatia lisää UPS-yksiköitä tai vaihtamista |
| Redundanssi | N+X redundanssi voidaan määrittää | Yleensä perustuu täydelliseen UPS:n redundanssiin |
| Huolto | Vialliset moduulit voidaan käsitellä itsenäisestisuunnittelusta riippuen | Huolto voi koskea koko UPS-yksikköä |
| Tulevaisuuden kuormituksen kasvu | Sopii hyvin vaiheittaiseen laajentamiseen | Vaatii enemmän ennakkosuunnittelua |
| Asennus | Modulaarinen kaappijärjestelmä | Perinteinen UPS-kaappi |
| Alkukokoonpano | Voidaan sovittaa todelliseen kuormaan | Usein mitoitettu odotetun maksimikuorman mukaan |
| Soveltuvuus palvelinkeskukseen | Sopii hyvin laajennettaviin kriittisiin kuormiin | Soveltuu kiinteän kapasiteetin sovelluksiin |
| Hankintojen painopiste | Skaalautuvuus, redundanssi, ylläpidettävyys | Kapasiteetti, luotettavuus ja järjestelmän alkukokoonpano |
Tämä ei tarkoita, että modulaarinen UPS olisi aina parempi kuin perinteinen tornityyppinen UPS.
Kun kuormitus on vakaa, tarvittava kapasiteetti on selkeästi määritelty ja tuleva laajentuminen on epätodennäköistä, perinteinen UPS voi jäädä yksinkertaiseksi ratkaisuksi.
Kun projektiin liittyy jatkuvaa laajenemista, kuormituksen kasvua, vaiheittaista datakeskusten rakentamista tai korkeita käytettävyysvaatimuksia, modulaarisen UPS:n skaalautuvuus ja redundanssi voivat tarjota enemmän arvoa.
Siksi UPS-hankinnoissa tulee ottaa huomioon koko projektin elinkaare, eikä keskittyä vain alkuperäiseen hankintahintaan.
HAGOE:n tuotetietojen mukaan yksi moduuli voi tarjota kapasiteetin20 KVA. Modulaarisen arkkitehtuurin avulla käyttäjät voivat konfiguroida järjestelmän todellisten kuormitusvaatimusten mukaan sen sijaan, että luottaisivat kokonaan yhteen suuren kapasiteetin UPS-yksikköön.
Kun moduulit kytketään rinnakkain yhteen kaappiin, järjestelmä voi saavuttaa jopa kapasiteettikonfiguraation200 KVA. Tämän ansiosta järjestelmä pystyy vastaamaan erilaisiin vaatimuksiin keskikokoisista kriittisistä kuormista suurempiin konehuoneen tehojärjestelmiin.
Tekninen huomautus:Lopullinen moduulimäärä, N+X redundanssitaso, akun kokoonpano ja järjestelmän kapasiteetti tulee vahvistaa todellisen kuormituksen ja projektin vaatimusten mukaan.
Palvelinkeskusten kuormitus kasvaa usein asteittain, kun palvelimia, tallennusjärjestelmiä ja verkkolaitteita lisätään. Modulaarinen UPS voi mukautua muuttuvaan virrantarpeeseen modulaarisen kokoonpanon avulla, mikä tekee siitä sopivan laajennettaviin datakeskusten tehoarkkitehtuureihin.
Telekommunikaatio- ja viestintähuoneet vaativat korkeaa virran jatkuvuutta ja laitteiden saatavuutta. Se voidaan konfiguroida huoneen kuormituskoon mukaan samalla kun käytetään redundanttia arkkitehtuuria kriittisten viestintälaitteiden tehon saatavuuden parantamiseksi.
Teollisuusautomaatiossa käytettävät PLC-järjestelmät, ohjaimet, valvontalaitteet ja tietoliikennelaitteet voivat vaatia jatkuvaa ja vakaata tehoa. Se voi tarjota varavirran ja virranlaadun suojauksen kriittisille ohjauskuormille.
Rahoituslaitokset, kaupalliset keskukset ja yritysten IT-järjestelmät edellyttävät palvelimien ja verkkolaitteiden luotettavaa toimintaa. Se voi tarjota skaalautuvan varavirta-arkkitehtuurin kriittisiä IT-kuormia varten.
Hankintahenkilöstön ja EPC-projektien osalta on suositeltavaa selvittää seuraavat tiedot tiedusteluvaiheessa:
1. Vahvista vaadittu kapasiteetti
Määritä nykyinen kuormitus, huippukuorma ja tuleva laajennuskapasiteetti sen sijaan, että toimittaisit vain yleisen UPS-kapasiteettiluvun.
2. Määritä redundanssivaatimus
Ilmoita selkeästi, vaatiiko hankeN, N+1, tai joku muuN+Xredundanssiarkkitehtuuri.
3. Vahvista akun riippumattomuus
Määritä tarvittava kesto, jonka UPS ylläpitää kuormitustoimintaa verkkovirtakatkon jälkeen.
4. Vahvista asennusehdot
Anna tietoja palvelinhuonetilasta, kaapelin sisään-/ulostulotavoista, ympäristön lämpötilasta ja ylläpidon pääsypoluista.
5. Pyydä teknisiä asiakirjoja
Vaadi toimittajia toimittamaan tuotetiedot, järjestelmäehdotukset, kytkentäkaaviot, sertifiointiasiakirjat, testiraportit ja asennus-/huolto-oppaat.
6. Arvioi toimittajan suunnittelukyky
Kun käsittelet modulaarisia UPS-järjestelmiä, älä keskity pelkästään tuotteen hintaan. arvioida myös toimittajan valmiuksia järjestelmän konfiguroinnin, rinnakkaisjärjestelmän suunnittelun, testauksen, asennusohjeiden ja myynnin jälkeisen huollon suhteen.
Perustettu vuonna2008, HAGOElla on yli 18 vuoden kokemus tehoelektroniikan ja virtalähteiden valmistuksesta. Modulaarisissa UPS-järjestelmissä, jotka sisältävät rinnakkaisia moduuleja, redundanssia ja jatkuvaa toimintaa, yhtiö soveltaa tuotanto- ja varmennusprosessia, joka kattaa elektronisen kokoonpanon ja koko yksikön testauksen.
Tuotantolaitos on varustettuTRUMPF laserleikkauskoneet, AMADA CNC-taivutuskoneet, SMT-tuotantolinjat ja automatisoidut tornin lävistyslaitteet. Testausresursseja ovat mmälykäs ikääntyminen, EMC, IP-suojaus ja ympäristötestauslaitteetsähköisen suorituskyvyn, toimintavakauden ja ympäristöön sopeutuvuuden tarkistamiseen.

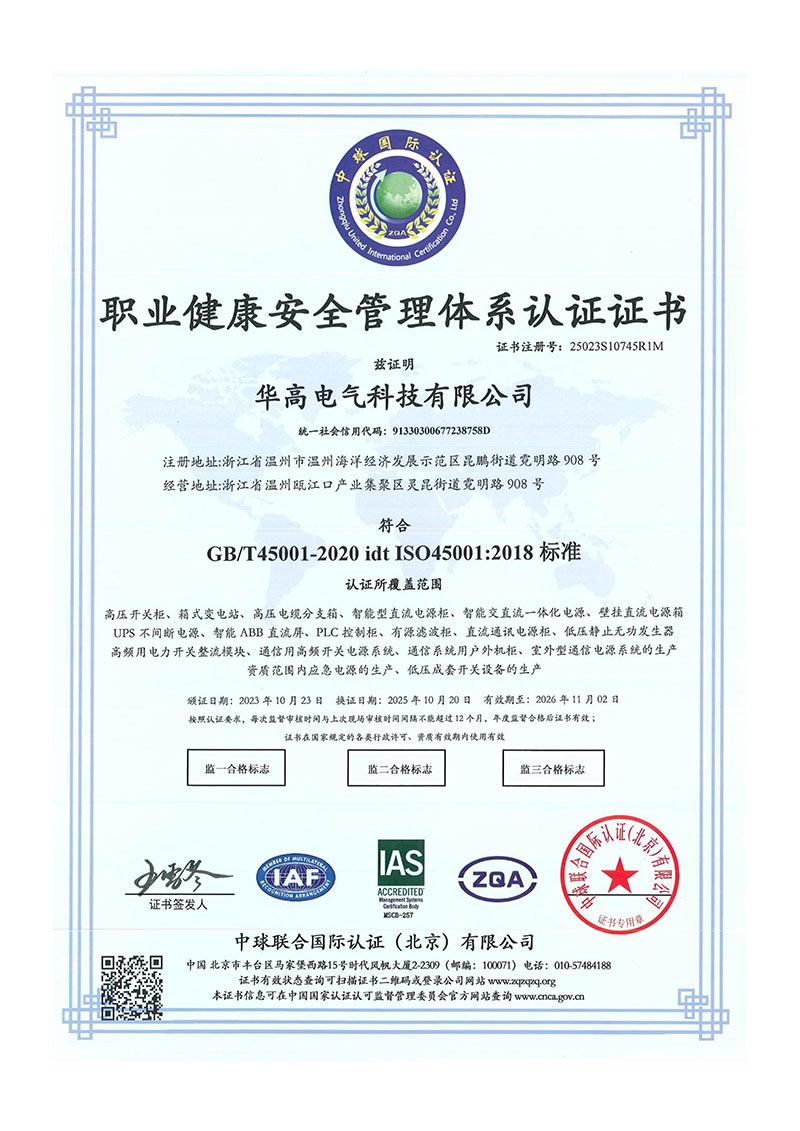

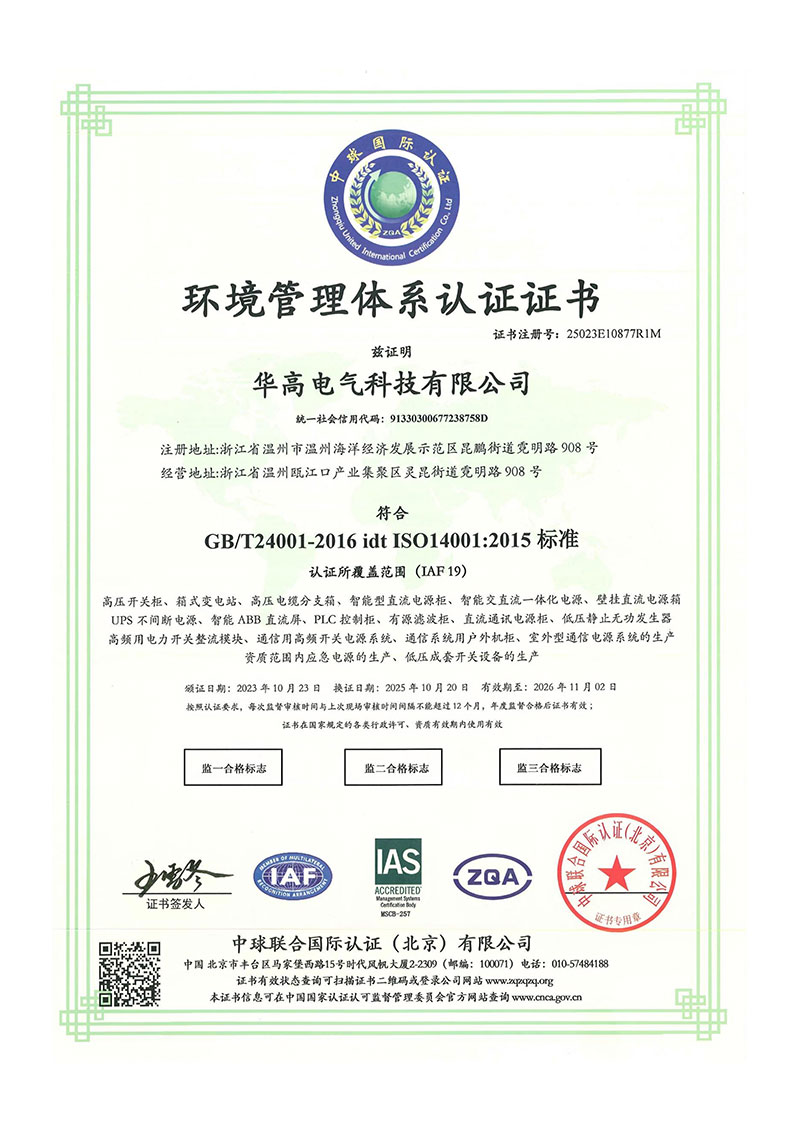

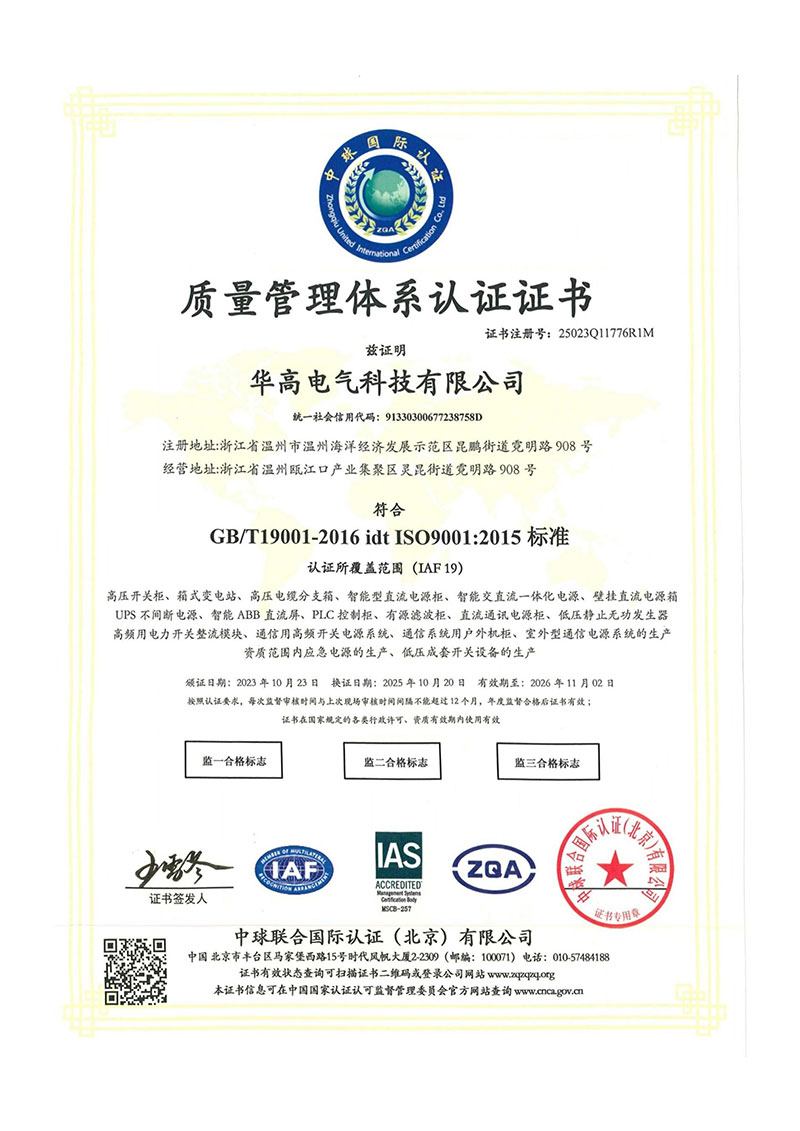

HAGOE toimii allaISO9001, ISO14001 ja ISO45001hallintajärjestelmät ja omistukset34+ kansallista patenttia. Sen tuotevalikoima kattaa myös GZDW-tasavirtajärjestelmät, UPS/EPS:t, virranjakelulaitteet ja uudet energiasähköjärjestelmät, mikä tarjoaa tarvittavaa valmistuskokemusta modulaaristen UPS-laitteiden kehittämiseen ja järjestelmien integrointiin.
UPS:n kapasiteetti tulee laskea todellisen kuorman, tehokertoimen, tulevien laajennusvaatimusten ja vaaditun redundanssitason perusteella. Sen sijaan, että vain laskettaisiin yhteen kaikkien laitteiden nimellisteho, sekä nykyiset että suunnitellut kuormat tulee ottaa huomioon ennen tarvittavan määrän määrittämistä.Nmoduulit jaXredundantteja moduuleja.
Nedustaa moduulien vähimmäismäärää, joka tarvitaan tukemaan todellista kuormitustaXedustaa ylimääräisiä redundantteja moduuleja. Esimerkiksi yhden redundantin moduulin lisääminen vaadittuun kapasiteettiin luoN+1kokoonpano. Lopullinen redundanssitaso tulee määrittää projektin luotettavuusvaatimusten ja kuormituskriittisyyden mukaan.
Kun järjestelmä on määritettyN+X redundanssi, loput saatavilla olevat moduulit voivat jatkaa kriittisen kuormituksen tukemista suunnitellulla toiminta-alueella, jos yksi moduuli ei ole käytettävissä. Se, voiko koko kuorma pysyä verkossa, riippuu kuormitustasosta, redundanttien moduulien määrästä ja järjestelmän ohjausstrategiasta.
Kyllä. Yksi keskeytymättömän modulaarisen virtalähteen arkkitehtuurin tärkeimmistä tavoitteista on kapasiteetin skaalautuvuus. Lisää tehomoduuleja voidaan lisätä kuorman kasvaessa koko UPS-järjestelmän korvaamisen sijaan. Ennen laajennusta on tarkistettava käytettävissä olevat moduulien paikat, järjestelmän kapasiteetti, alku-/alajakelu ja redundanssivaatimukset.
Nykyisten tuotetietojen mukaan yksi moduuli voi tarjota jopa20 KVA, kun taas yksi kaappi voi saavuttaa jopa kapasiteettikokoonpanon200 KVArinnakkaisliitännän kautta. Järjestelmän todellinen kapasiteetti ja moduulien määrä tulee määrittää kuormituksen ja redundanssin konfiguraation mukaan.
UPS:n kokoa ei saa yksinkertaisesti mitoittaa vastaamaan nykyistä todellista kuormitusta täydellä kapasiteetilla. Suunnittelussa tulee ottaa huomioon tulevat laajennus- ja irtisanomisvaatimukset asianmukaisella kapasiteettimarginaalilla, joka perustuu projektin kuormituksen kasvusuunnitelmaan. Datakeskuksille ja muille kriittisille kuormituksille, käytettävissä oleva kapasiteetti sen jälkeenN+Xmyös irtisanomisia tulee harkita.
Akun kapasiteetti riippuu pääasiassaUPS:n kuormitusteho, tarvittava varmistusaika, akkujärjestelmän jännite, purkausominaisuudet ja ympäristön lämpötila. Akun kapasiteettia ei tule valita pelkästään UPS:n KVA-luokituksen perusteella; myös vaadittu autonomiaaika on sisällytettävä laskelmaan.
