Artikkelin tiivistelmä:AnAC virtalähdeon olennainen osa nykyaikaista sähköinfrastruktuuria, mutta oikean kokoonpanon valitseminen edellyttää paljon muutakin kuin jännitteen ja virran arvojen yhteensovittamista. Kuormatyyppi, suojausstrategia, kotelo, asennusympäristö, kaapelien järjestely, huoltoon pääsy ja tulevat laajennusvaatimukset voivat kaikki vaikuttaa järjestelmän luotettavuuteen. Tässä artikkelissa kerrotaan, kuinka AC-virtalähde toimii teollisuus- ja infrastruktuurisovelluksissa, mitä komponentteja käytetään yleisesti, kuinka valita sopiva ratkaisu ja kuinka oikein suunniteltu järjestelmä voi vähentää sähköriskejä, yksinkertaistaa huoltoa ja tukea laitteiden vakaata toimintaa. HAGOE tarjoaa AC-virtalähdepaneeleja ja AC-paneelilaatikoita, jotka voidaan konfiguroida erilaisiin projektivaatimuksiin, mukaan lukien teollisuuslaitteet, infrastruktuuri, tietoliikenne, uusiutuva energia ja paikallinen sähkönjakelu.
AnAC virtalähdeon sähköjärjestelmä tai kokoonpano, joka on suunniteltu vastaanottamaan vaihtovirtatehoa ja toimittamaan sen turvallisesti ja luotettavasti laitteisiin, piireihin tai alavirran sähköjärjestelmiin. Käytännön teollisissa sovelluksissa termi voi tarkoittaa muutakin kuin sähköenergian peruslähdettä. Oikein suunniteltu AC-virtalähdekokoonpano voi yhdistää tehonjakelun, piirien eristyksen, ylivirtasuojauksen, mittauksen, kytkennän, ohjauksen ja liitännät yhteen koordinoituun ratkaisuun.
Tämä ero on tärkeä, koska sähkökuormat toimivat harvoin erillään. Tehtaalla voi olla moottoreita, automaatiolaitteita, ohjausjärjestelmiä, valaistusta, viestintälaitteita ja apulaitteita, jotka jakavat saman sähköinfrastruktuurin. Ilman asianmukaista jakelua ja suojausta yhden haarapiirin ongelma voi vaikuttaa muihin laitteisiin ja aiheuttaa tarpeettomia seisokkeja.
Nykyaikaiset AC-virtalähdelaitteet on siksi suunniteltava koko sovelluksen ympärille yhden sähköluokituksen sijaan. Jännite, virta, kuormitusominaisuudet, vikaolosuhteet, ympäristöaltistus, kotelointivaatimukset, kaapelien reititys ja huoltoon pääsy on otettava huomioon ennen laitteen määrittämistä.
HAGOE kehittää AC-virtalähderatkaisuja teollisuuslaitteisiin, infrastruktuuriprojekteihin, tietoliikennelaitoksiin, uusiutuvan energian järjestelmiin ja muihin sovelluksiin, jotka vaativat ohjattua ja suojattua AC-sähkönjakelua.
Vaihtovirtalähdekokoonpanon perustoimintaprosessi voidaan ymmärtää ohjatuksi polkuksi tulevan sähkölähteen ja kytkettyjen kuormien välillä.
Tämä arkkitehtuuri luo järjestelmällisemmän sähköisen rajapinnan. Sen sijaan, että useita kuormia kytkettäisiin suoraan ohjaamattomaan syöttöön, järjestelmä tarjoaa määritellyt piirit, joissa on asianmukaiset suoja- ja erotuspisteet.
Tarkka järjestely riippuu projektista. Kompakti koneeseen asennettu laatikko saattaa tarvita vain pienen määrän suojattuja piirejä, kun taas teollinen aputehopaneeli voi vaatia useita haarapiirejä, mittareita, isolaattoreita, kontaktoreita ja muita komponentteja.
Vaihtovirtalähteen sisäinen kokoonpano tulee valita sähkövaatimusten ja käyttöympäristön mukaan. Yleisiä komponentteja ovat:
| Komponentti | Ensisijainen toiminto | Tyypillinen huomio |
|---|---|---|
| Pääkatkaisija | Tarjoaa ensiöpiirin suojauksen ja kytkennän | Nimellisvirta, jännite, keskeytyskyky |
| Haarakytkimet | Suojaa yksittäiset alavirran piirit | Kuormavirta ja koordinaatio |
| Eristin | Tarjoaa sähköeristyksen käyttöä tai huoltoa varten | Eristysvaatimukset ja asennustapa |
| Sulake | Tarjoaa ylivirtasuojan | Sulakkeen tyyppi, arvo ja sovellus |
| Kontaktori | Mahdollistaa sähköisen kytkennän ja ohjauksen | Kuorman tyyppi ja kytkentätaajuus |
| Mittari | Tarjoaa sähkömittauksen | Jännite, virta, teho tai muut valvotut parametrit |
| Päätelohkot | Järjestä kenttäjohdotusliitännät | Johtimen koko ja liitäntäjärjestely |
| Virtakisko | Jakaa sähkövirran kokoonpanon sisällä | Virtakapasiteetti, eristys ja välys |
| Kotelo | Suojaa sähkökomponentteja ja johtoja | Materiaali, mitat, ympäristö ja suojaustaso |
Jokainen AC-virtalähde ei vaadi kaikkia näitä komponentteja. Tehokas suunnittelu välttää tarpeetonta monimutkaisuutta ja tarjoaa samalla sovelluksen edellyttämät toiminnot.

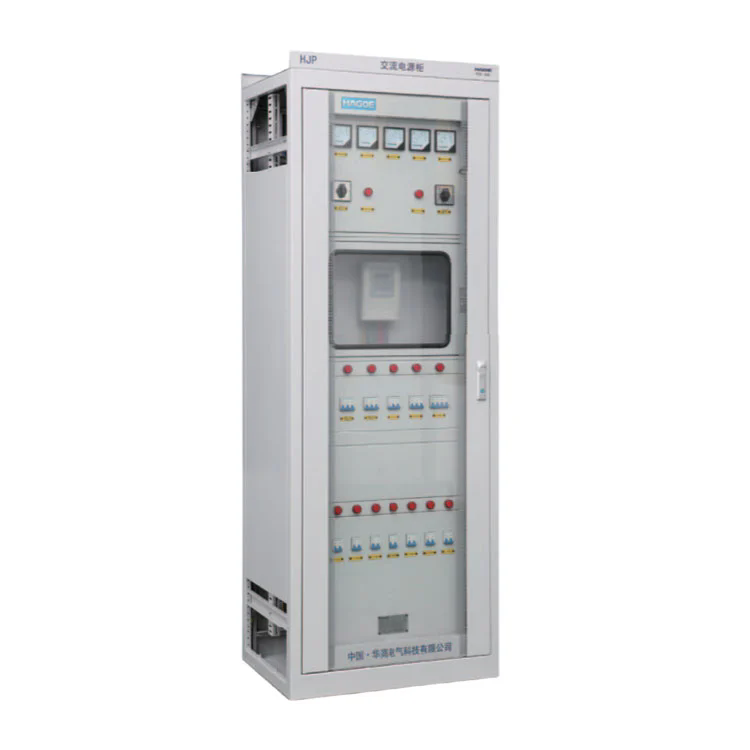

Kaksi yleistä kokoonpanoa ovat AC-virtalähdepaneeli ja vaihtovirtapaneelikotelo. Vaikka niiden toiminnot menevät päällekkäin, niiden fyysinen muoto ja suunniteltu asennus voivat olla erilaisia.
Suuressa teollisuusasennuksessa paneeli voi olla parempi, koska se voi sisältää useita piirejä ja laajemman komponenttijärjestelyn. Konevalmistajalle tai laiteintegraattorille kompakti paneelilaatikko voi yksinkertaistaa paikallista johdotusta ja vähentää sähkökomponenttien tarvitsemaa tilaa.
Oikea valinta riippuu piirien lukumäärästä, asennuspaikasta, käytettävissä olevasta tilasta, kaapelin reitityksestä, huoltovaatimuksista ja ympäristöolosuhteista.
Vaihtovirtalähteen valitseminen vain nimellisjännitteen ja -virran perusteella voi aiheuttaa ongelmia myöhemmin. Parempi tapa on arvioida koko sähkösovellus ennen eritelmän viimeistelemistä.
Projektipohjaisissa hankinnoissa yksirivisen kaavion, kuormaluettelon, laitespesifikaatioiden, asennuspiirustusten ja kaapelivaatimusten toimittaminen voi tehdä suunnitteluprosessista paljon tarkemman.
Erilaiset sähkökuormat aiheuttavat erilaisia vaatimuksia vaihtovirtalähteelle. Esimerkiksi resistiivinen lämmitin käyttäytyy eri tavalla kuin moottori tai elektroninen ohjausjärjestelmä.
| Kuorman tyyppi | Tyypillinen ominaisuus | Suunnittelu Huomio |
|---|---|---|
| Resistiiviset kuormat | Yleisesti ennustettavissa oleva nykyinen kysyntä | Jatkuva virta- ja lämpökuormitus |
| Induktiiviset kuormat | Voi sisältää loistehoa ja kytkentävaikutuksia | Suojaus- ja kytkentälaitteiden valinta |
| Moottorit | Käynnistysvirta voi ylittää käyttövirran | Käynnistysolosuhteet, suojaus ja kytkentä |
| Elektroniset laitteet | Voi olla herkkä virranlaadulle ja katkoksille | Suojaus, valvonta ja järjestelmän yhteensopivuus |
| Sekalaiset teollisuuskuormat | Useat kuormatyypit toimivat samanaikaisesti | Kuorman laskenta, piirien erottaminen ja koordinointi |
Käynnistysvirran tai transienttiolosuhteiden huomiotta jättäminen voi johtaa häiritsevään laukaisuun tai alimittaiseen järjestelmään. Sitä vastoin liiallinen ylimitoitus voi nostaa laitekustannuksia ja kaapin kokoa ilman, että se tuo merkittäviä käyttöhyötyjä.
Tasapainoisessa suunnittelussa tulisi siksi ottaa huomioon sekä nykyiset käyttöolosuhteet että realistiset tulevaisuuden vaatimukset.
Sähkösuojaus on yksi AC-virtalähdekokoonpanon tärkeimmistä toiminnoista. Suojalaitteet auttavat eristämään epänormaalit virtapiirit ja vähentämään sähkövikojen mahdollisia vaikutuksia.
Suojaus on kuitenkin vain yksi osa kokonaisuutta. Kotelolla on myös tärkeä rooli, koska se määrittää, kuinka sähkökomponentit on suojattu ympäröivältä ympäristöltä ja kuinka turvallisesti henkilökunta voi olla vuorovaikutuksessa laitteiden kanssa.
Tärkeitä kotelointia koskevia huomioita ovat:
HAGOE:n AC-virtalähderatkaisut voidaan konfiguroida asennusolosuhteiden, kotelointivaatimusten, kaapelijärjestelyjen ja projektikohtaisten sähköspesifikaatioiden mukaan. Tämä on erityisen hyödyllistä silloin, kun vakiovarusteet eivät sovi sivuston fyysisiin tai sähköisiin rajoituksiin.
Vaihtovirtalähdelaitteita käytetään useilla teollisuudenaloilla, koska useimmat teolliset ja kaupalliset sähköjärjestelmät vaativat ohjatun rajapinnan sisääntulevan lähteen ja yksittäisten kuormien välillä.
Teollinen valmistus:Tuotantolaitokset käyttävät vaihtovirtalähdekokoonpanoja koneita, automaatiojärjestelmiä, ohjauslaitteita, apukuormia ja paikallista sähkönjakelua varten. Oikea piirijärjestely voi helpottaa vianmääritystä ja vähentää yksittäisten sähkövikojen vaikutuksia.
Teho ja infrastruktuuri:Infrastruktuuriprojektit voivat vaatia luotettavaa aputehoa kenttälaitteille, ohjausjärjestelmille, sähköhuoneille ja muille tukiasennuksille. Laitteiden on ehkä täytettävä erityiset projektipiirustukset ja ympäristövaatimukset.
Tietoliikenne:Tietoliikennelaitokset sisältävät herkkiä viestintä- ja ohjauslaitteita, jotka riippuvat organisoidusta sähkönjakelusta. Vaihtovirtalähdekokoonpanot voivat tarjota suojattuja teholiitäntöjä laitteille ja apujärjestelmille.
Uusiutuva energia:Aurinkosähkö- ja energian varastointiprojektit sisältävät useita sähköosajärjestelmiä. Vaihtovirtalähdelaitteita voidaan käyttää apupiireihin, paikallisiin ohjauslaitteisiin, suojatoimintoihin ja muihin vaihtovirtapuolen sovelluksiin.
Koneet ja laitteet:Kompaktit vaihtovirtapaneelilaatikot voidaan integroida koneisiin tai asentaa niiden viereen paikallisen suojauksen, kytkentä- ja liitäntäpisteiden tarjoamiseksi. Tämä voi auttaa laitevalmistajia luomaan järjestelmällisemmän sähköarkkitehtuurin.
HAGOE Electric Technology Co., Ltd. on ollut mukana sähkölaitteiden valmistuksessa ja suunnittelussa vuodesta 2008. Sen osaaminen kattaa tutkimuksen ja kehityksen, suunnittelun, valmistuksen, testauksen, myynnin ja vientipalvelut.
Vaihtovirtalähdelaitteita ostaville asiakkaille valmistajan arvo ei rajoitu fyysiseen kaappiin. Projektin vaatimukset sisältävät usein sähkökokoonpanon, piirustukset, komponenttien valinnan, kotelon mitat, dokumentaation, pakkaamisen ja teknisen koordinoinnin. Valmistaja, joka pystyy tukemaan näitä vaiheita, voi auttaa vähentämään viestintäaukkoja hankinta-, suunnittelu-, asennus- ja käyttöönottotiimien välillä.
HAGOE tukee sekä standardoituja tuotteita että räätälöityjä ratkaisuja. Sen AC-virtalähdevalikoimaan kuuluu AC-virtalähdepaneeleja ja AC-paneelilaatikoita, jotka voidaan konfiguroida projektin vaatimusten mukaan.
Tämä projektilähtöinen lähestymistapa voi olla erityisen hyödyllinen ulkomaisille EPC-urakoitsijoille, jakelijoille, laitevalmistajille ja teollisuuskäyttäjille, kun standardimitat tai vakiosähkökokoonpanot eivät riitä.
Jopa hyvin suunniteltu AC-virtalähde vaatii oikean asennuksen ja rutiinitarkastuksen. Ennen jännitteen kytkemistä pätevän sähköhenkilöstön tulee varmistaa, että asennus on hyväksyttyjen piirustusten ja sovellettavien paikallisten vaatimusten mukainen.
Käytännön tarkastusohjelma voi sisältää:
Huoltovälit tulee määrittää laitteen, käyttöympäristön, käyttöjakson, valmistajan suositusten ja sovellettavien määräysten mukaisesti. Vain asianmukaisesti pätevä henkilöstö saa suorittaa kaikki tarkastukset tai korjaukset, joihin liittyy jännitteellisiä sähkölaitteita, noudattaen työpaikan turvallisuusmenettelyjä.
Useat vältettävissä olevat virheet voivat tehdä vaihtovirtalähteestä tarpeellista kalliimman tai vähemmän luotettavan.
1. Mikä on vaihtovirtalähde?
Vaihtovirtalähde on sähkölähde tai kokoonpano, joka on suunniteltu vastaanottamaan, ohjaamaan, suojaamaan, jakamaan tai toimittamaan vaihtovirtatehoa kytkettyihin laitteisiin. Teollisuuden AC-virtalähdepaneeleissa voidaan yhdistää jakelu-, suoja-, kytkentä-, mittaus- ja liitäntätoiminnot.
2. Mitä eroa on AC-virtalähdepaneelilla ja vaihtovirtapaneelikotelolla?
Vaihtovirtalähdepaneeli on yleensä tarkoitettu AC-tulo-, jakelu-, suoja- ja ohjauspiirien kattavampaan järjestelyyn. AC-paneelikotelo on yleensä kompaktimpi ja soveltuu paikalliseen laitetason tehonjakoon tai ohjaukseen.
3. Mitä tietoja minun tulee antaa, kun pyydän vaihtovirtalähdettä?
Hyödyllisiä tietoja ovat järjestelmän jännite, nimellisvirta, piirien lukumäärä, kuormitustyypit, asennusympäristö, kotelointivaatimukset, kaapelin sisäänvientisuunta, asennustapa, valvontavaatimukset, sovellettavat standardit ja projektipiirustukset. Yksirivinen kaavio ja kuormaluettelo voivat tehdä teknisestä arvioinnista paljon helpompaa.
4. Voidaanko vaihtovirtalähdettä mukauttaa?
Kyllä. Projektista riippuen AC-virtalähde voidaan konfiguroida sähköarvojen, piirien määrän, suojalaitteiden, kotelon mittojen, komponenttien sijoittelun, kaapelin läpiviennin, asennusjärjestelyn, valvontatoimintojen, tyyppikilpien ja dokumentaatiovaatimusten mukaan.
5. Missä AC-virtalähdepaneeleja käytetään yleisesti?
Tyypillisiä sovelluksia ovat teollisuustuotanto, infrastruktuuri, tietoliikenne, uusiutuvan energian projektit, automaatiojärjestelmät, apuvoimajärjestelmät ja koneintegraatio.
6. Miksi kotelon valinta on tärkeää?
Kotelo suojaa sähkökomponentteja ja johtoja ympäristö- ja mekaanisilta olosuhteilta. Pöly, kosteus, lämpötila, asennuspaikka, kaapelin reititys ja huoltoon pääsy tulee ottaa huomioon koteloa valittaessa.
7. Voiko HAGOE tukea ulkomaisia projekteja?
HAGOE tarjoaa suunnittelu- ja vientitukea soveltuville projekteille, mukaan lukien tekninen konsultointi, räätälöity valmistus, laatudokumentaatio, vientipakkaus, logistiikan koordinointi, asennusopastus ja myynnin jälkeinen tekninen tuki.
LuotettavaAC virtalähdeon enemmän kuin sähkökomponentteja sisältävä kotelo. Se on tärkeä rajapinta ylävirran virtalähteen ja loppupään laitteiden välillä, ja siinä yhdistyvät tehonjakelu, suojaus, eristys, kytkennät, valvonta ja organisoitu johdotus sovelluksen vaatimusten mukaisesti.
Tehokkain ratkaisu alkaa sähkökuorman ja asennusympäristön selkeästä ymmärtämisestä. Jännite ja virta ovat olennaisia lähtökohtia, mutta myös kuormitusominaisuudet, vikatilanteet, kotelointivaatimukset, kaapelin reititys, huoltoon pääsy, valvontatarpeet ja tuleva laajennus tulee arvioida.
Teollisuuskäyttäjille, laitevalmistajille, EPC-urakoitsijoille, infrastruktuurin kehittäjille, tietoliikennelaitoksille ja uusiutuvan energian projekteille työskentely kokeneen valmistajan kanssa voi yksinkertaistaa tätä prosessia.HAGOEyhdistää sähkötekniikan, valmistuksen, testauksen, räätälöinnin ja vientituen kehittääkseen AC-virtalähderatkaisuja erilaisiin projektiolosuhteisiin.
Jos arvioit AC-virtalähdepaneelia, vaihtovirtapaneelikoteloa tai räätälöityä AC-virranjakeluratkaisua, toimita sähkötekniset tekniset tiedot, kuormitustiedot, piirustukset ja asennusvaatimukset HAGOE:lle.Ota yhteyttäkeskustellaksesi projektisi vaatimuksista ja löytääksesi käytännöllisen AC-virtalähdekokoonpanon sovelluksellesi.
