Artikkelin yhteenveto
A DC-virtalähdepaneelion kriittinen komponentti vakaan, keskeytymättömän ja tehokkaan tasavirran jakelun takaamiseksi teollisuuslaitoksissa, sähköasemissa, tietoliikennejärjestelmissä ja automaatiosovelluksissa. Sähköjärjestelmien kehittyessä älykkäämmiksi ja vaativimmiksi yritykset tarvitsevat luotettavia ratkaisuja, jotka voivat ylläpitää jatkuvaa toimintaa sähkökatkosten aikana, suojata herkkiä laitteita ja yksinkertaistaa huoltoprosesseja.
Tässä artikkelissa kerrotaan, miten tasavirtalähdepaneeli toimii, miksi se on tärkeä, mitä ongelmia se ratkaisee, kuinka valita oikea kokoonpano ja kuinka HAGOE:n edistyneet ratkaisut auttavat teollisuudenaloja saavuttamaan turvallisemman ja luotettavamman virranhallinnan.

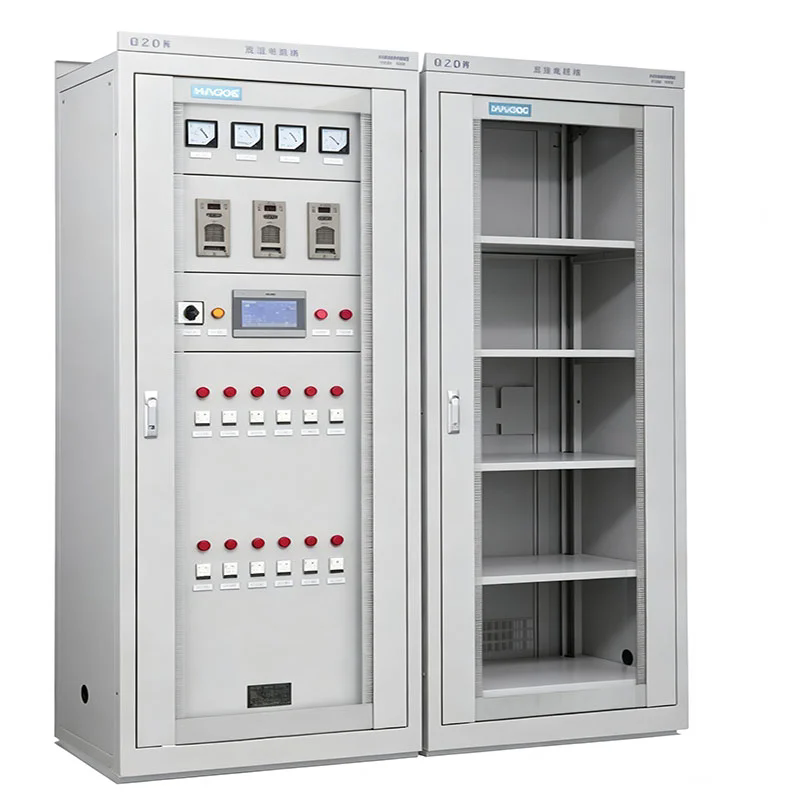

DC-virtalähdepaneeli on integroitu sähkölaitejärjestelmä, joka on suunniteltu muuntamaan, säätämään, jakamaan ja valvomaan kriittisten sähkölaitteiden tasavirtatehoa. Toisin kuin tavalliset virranjakelulaitteet, DC Power Supply Panel keskittyy ylläpitämään vakaata tasavirtalähtöä, vaikka päävirtalähteessä esiintyisi katkoksia tai heilahteluja.
Monet teollisuudenalat ovat riippuvaisia jatkuvasta tasavirrasta suojajärjestelmien, ohjauslaitteiden, viestintälaitteiden, automaatioohjaimien ja hätäkäyttömekanismien osalta. Oikein suunniteltu DC-virtalähdepaneeli tarjoaa varmuuskopion akunhallinnan avulla ja varmistaa samalla, että liitetyt laitteet saavat tasaisen jännitteen ja virran.
Nykyaikainen sähköinfrastruktuuri vaatii suurempaa luotettavuutta, koska odottamattomat sähkökatkot voivat aiheuttaa tuotannon seisokkeja, laitevaurioita, turvallisuusriskejä ja taloudellisia menetyksiä. Siksi DC Power Supply Panelista on tullut olennainen ratkaisu tiloihin, jotka eivät siedä sähkökatkoksia.
Tasavirtalähdepaneelin toimintaperiaate sisältää useita koordinoituja prosesseja, mukaan lukien AC-muunnos, DC-säätö, akun lataus, virranjakelu ja järjestelmän valvonta.
| Työprosessi | Päätoiminto | Edut |
|---|---|---|
| AC Input Conversion | Muuntaa tulevan vaihtovirtasähkön tasavirraksi tasasuuntausmoduulien kautta | Tarjoaa vakaata tasavirtaa liitetyille kuormille |
| Jännitteen säätö | Ylläpitää vaaditun DC-lähtöjännitetason | Suojaa herkkiä sähkölaitteita |
| Akun latauksen hallinta | Ohjaa lataus- ja purkuprosesseja | Varmistaa varavirran saatavuuden |
| Tehonjako | Antaa tasavirtaa useille piireille | Parantaa järjestelmän organisointia ja turvallisuutta |
| Valvonta ja suojaus | Havaitsee viat ja epänormaalit olosuhteet | Vähentää huoltoriskejä ja seisokkeja |
Normaalin toiminnan aikana paneeli saa vaihtovirtaa ja muuntaa sen säädetyksi tasavirtalähdöksi. Samalla akkujärjestelmä pysyy ladattuna ja valmiina hätäkäyttöön. Kun verkkovirta katkeaa, akku syöttää automaattisesti tasavirtaa keskeytymättömän toiminnan ylläpitämiseksi.
Tämä automaattinen siirtymäominaisuus tekee DC Power Supply Panels -paneeleista erityisen arvokkaita sovelluksissa, kuten sähköasemissa, rautatiejärjestelmissä, teollisuusautomaatiossa ja hätäohjausjärjestelmissä.
Monet yritykset kohtaavat haasteita, jotka liittyvät epävakaaseen sähköntoimitukseen, monimutkaisiin johdotusjärjestelmiin ja odottamattomiin laitekatkoihin. DC Power Supply Panel ratkaisee nämä ongelmat suoraan tarjoamalla keskitetyn ja älykkään virranhallintaratkaisun.
Toimialoilla, joilla luotettavuus on välttämätöntä, korkealaatuisen tasavirtalähdepaneelin asentaminen voi parantaa merkittävästi järjestelmän saatavuutta ja toiminnan tehokkuutta.
Ammattimainen DC-virtalähdepaneeli koostuu useista komponenteista, jotka toimivat yhdessä luodakseen vakaan ja älykkään tehojärjestelmän. Näiden komponenttien ymmärtäminen auttaa käyttäjiä valitsemaan laitteita, jotka vastaavat heidän käyttövaatimuksiaan.
| Komponentti | Tarkoitus |
|---|---|
| Tasasuuntaajamoduuli | Muuntaa vaihtovirtasähkön säädellyksi tasavirtalähteeksi |
| Valvontayksikkö | Näyttää toimintaparametrit ja järjestelmän tilan |
| Akkujärjestelmä | Tarjoaa varavirtaa vaihtovirtakatkon aikana |
| Jakeluyksikkö | Ohjaa DC-lähtöpiirejä ja kuormituksen hallintaa |
| Suojauslaite | Tarjoaa ylijännite-, ylivirta- ja oikosulkusuojauksen |
| Viestintäliittymä | Tukee etävalvontaa ja älykästä ohjausta |
Näiden komponenttien yhdistelmä määrittää koko tasavirtajärjestelmän luotettavuuden, tehokkuuden ja käyttöiän.
Tasavirtalähdepaneelin valitsemisen ei pitäisi perustua pelkästään nimellistehoon. Oikean ratkaisun on vastattava sähköarkkitehtuuria, kytkettyä kuormaa, varmuuskopiointivaatimuksia, ympäristöolosuhteita ja asennuksen tulevia laajennussuunnitelmia. Alimittaisen järjestelmän valinta voi aiheuttaa ylikuormituksia ja riittämätöntä varmuuskopiointikapasiteettia, kun taas tarpeettoman suuri järjestelmä voi lisätä investointi- ja käyttökustannuksia.
Ennen ostamista suunnittelutiimien tulee arvioida seuraavat tekijät huolellisesti:
| Valintatekijä | Keskeinen kysymys | Miksi sillä on merkitystä |
|---|---|---|
| DC jännite | Mitä jännitettä kytketyt kuormat vaativat? | Varmistaa yhteensopivuuden ohjaus- ja suojalaitteiden kanssa |
| Kuormituskapasiteetti | Mikä on suurin jatkuva ja ohimenevä kuorma? | Estää ylikuormituksen ja epävakaan toiminnan |
| Varmuuskopiointiaika | Kuinka kauan järjestelmän on toimittava AC-häiriön jälkeen? | Määrittää tarvittavan akun kapasiteetin |
| Redundanssi | Voiko järjestelmä jatkaa toimintaansa, jos moduuli epäonnistuu? | Parantaa kriittisten asennusten saatavuutta |
| Valvonta | Tarvitaanko etävalvontaa? | Auttaa käyttäjää tunnistamaan vikoja nopeasti |
| Ympäristö | Mihin paneeli asennetaan? | Vaikuttaa kotelon ja komponenttien valintaan |
Hyvän suunnittelun tulisi myös jättää kohtuullinen kapasiteetti tuleville laitteille. Sähkökuormitus lisääntyy usein, kun tiloihin lisätään automaatiojärjestelmiä, viestintälaitteita, valvontalaitteita tai lisäsuojaustoimintoja. Laajennuksen suunnittelu suunnitteluvaiheessa voi vähentää tulevien muutosten kustannuksia ja monimutkaisuutta.
HAGOE keskittyy sähkölaitteisiin, jotka on suunniteltu tukemaan luotettavia sähkönjakelu- ja ohjaussovelluksia. Sen DC Power Supply Panel -ratkaisut on tarkoitettu tarjoamaan jäsennelty lähestymistapa tasavirran muuntamiseen, varmuuskopiointiin, jakeluun, suojaukseen ja valvontaan.
Asiakkaille, jotka käyttävät kriittistä sähköinfrastruktuuria, DC-virtalähdepaneelin arvo on muutakin kuin pelkkä tasajännitteen tuottaminen. Koko järjestelmän on pysyttävä luotettavana normaaleissa käyttöolosuhteissa sekä epänormaaleissa tapahtumissa. Tästä syystä sellaisiin tekijöihin kuin komponenttien koordinointi, suojaussuunnittelu, akun hallinta, lämmönpoisto, johdotusjärjestelyt ja valvontakyky on kiinnitettävä erityistä huomiota.
HAGOE voi auttaa asiakkaita valitsemaan kokoonpanon sovellusvaatimusten mukaan sen sijaan, että luottaisivat yhden koon ratkaisuun. Tämä on erityisen hyödyllistä, kun asennuksella on erityisiä vaatimuksia lähtöjännitteelle, kuormituskapasiteetille, akun varalle, kaapin järjestelylle tai valvontatoiminnoille.
Toimittajaa arvioidessaan asiakkaiden tulee ottaa huomioon enemmän kuin alkuperäinen ostohinta. Luotettavan toimittajan tulee pystyä tarjoamaan asianmukaisia teknisiä tietoja, konfigurointitukea, tuotedokumentaatiota ja huoltoapua. Näillä tekijöillä voi olla merkittävä vaikutus tasavirtajärjestelmän pitkän aikavälin käyttökustannuksiin.
Tasavirtalähdepaneeleja käytetään laajalti sovelluksissa, joissa sähköisten ohjaus-, suojaus-, viestintä- ja automaatiolaitteiden on pysyttävä toiminnassa, vaikka ensisijainen vaihtovirran syöttö katkeaa.
| Sovellus | Tyypilliset tasavirtakuormat | Ensisijainen vaatimus |
|---|---|---|
| Sähköasemat | Suojareleet, ohjauspiirit, katkaisijat, tietoliikennelaitteet | Korkea luotettavuus ja jatkuva varateho |
| Sähköntuotantolaitokset | Ohjausjärjestelmät, valvontalaitteet, suojalaitteet | Vakaa tasavirta ja luotettava akkuvarmuus |
| Teollisuusautomaatio | Ohjaimet, anturit, PLC:hen liittyvät laitteet, ohjauspiirit | Vakaa jännite ja järjestetty jakelu |
| Rautatiejärjestelmät | Signalointi-, ohjaus-, viestintä- ja suojalaitteet | Luotettavaa toimintaa vaativissa olosuhteissa |
| Tietoliikennepalvelut | Viestintälaitteet ja verkkoinfrastruktuuri | Jatkuva DC-saatavuus |
| Hätäjärjestelmät | Hätäohjaimet, hälyttimet, valvontalaitteet | Nopea ja luotettava varavirtalähde |
Esimerkiksi sähköasemilla DC-järjestelmä voi toimittaa ohjaus- ja suojalaitteita, kun AC-apusyöttö ei ole käytettävissä. Tämä ominaisuus on välttämätön, koska katkaisijoiden ja suojalaitteiden on ehkä toimittava tarkasti sähkövian aikana.
Teollisuusautomaatiossa vakaa tasavirta auttaa estämään ohjaimen tarpeettomia nollauksia, tiedonsiirtokatkoksia ja tuotantokatkoksia. Viestintäinfrastruktuurille jatkuvan virran ylläpitäminen voi olla yhtä tärkeää, koska lyhytkin keskeytys voi vaikuttaa verkon käytettävyyteen.
Jopa hyvin suunniteltu DC-virtalähdepaneeli vaatii säännöllistä tarkastusta. Ennaltaehkäisevä huolto auttaa tunnistamaan kehittyvät ongelmat ennen kuin niistä tulee vakavia vikoja. Huoltovälit tulee määrittää laitteen valmistajan suositusten, käyttöympäristön, akkutekniikan, käyttöjakson ja työpaikan vaatimusten mukaisesti.
Käytännön huolto-ohjelman tulee sisältää seuraavat tarkistukset:
Akun huolto ansaitsee erityistä huomiota, koska akku on normaalisti ensisijainen energianlähde vaihtovirtakatkon aikana. Akun ikääntyminen, sopimaton ympäristön lämpötila, riittämätön lataus ja huono yhteyden laatu voivat heikentää käytettävissä olevaa varakapasiteettia. Järjestelmä voi näyttää normaalilta jokapäiväisessä käytössä, mutta ei silti tarjoa riittävästi energiaa hätätilanteessa, jos akun tilaa ei valvota kunnolla.
Huoltohenkilöstön tulee myös välttää konfiguraatiomuutoksia ymmärtämättä koko DC-järjestelmää. Väärät vaihtokomponentit, väärät akun asetukset tai huonosti koordinoidut suojalaitteet voivat aiheuttaa uusia riskejä.
Useat ostovirheet voivat heikentää järjestelmän luotettavuutta, vaikka itse laitteet ovat teknisesti kunnossa. Näiden asioiden ymmärtäminen voi auttaa projektin omistajia tekemään parempia päätöksiä.
Perinteinen tasavirtajakelujärjestely voi sisältää erilliset tasasuuntaus-, akkulataus-, jakelu-, suoja- ja valvontalaitteet. Vaikka tämä lähestymistapa voi toimia joissakin sovelluksissa, se voi monimutkaistaa johdotusta ja vaikeuttaa järjestelmän valvontaa.
Integroitu DC Power Supply Panel tuo keskeiset toiminnot yhteen koordinoituun kaappiarkkitehtuuriin. Tämä voi tehdä asennuksesta organisoidumman ja tarjota käyttäjille keskitetyn tarkastus- ja valvontapisteen.
| Ominaisuus | Integroitu DC-virtalähdepaneeli | Erillinen perinteinen järjestely |
|---|---|---|
| Järjestelmän integrointi | Korkea | Riippuu projektin suunnittelusta |
| Johdotusorganisaatio | Keskitetty | Saattaa vaatia lisää yhteyksiä |
| Valvonta | Voidaan integroida | Saattaa vaatia erilliset laitteet |
| Huolto | Keskitetty tarkastus | Mahdollisesti hajallaan |
| Laajentaminen | Riippuu varatusta kapasiteetista ja kaapin suunnittelusta | Riippuu olemassa olevasta arkkitehtuurista |
Paras lähestymistapa riippuu projektin teknisistä ominaisuuksista. Integraatio voi kuitenkin tarjota merkittäviä etuja, kun luotettavuus, ylläpidettävyys ja keskitetty valvonta ovat etusijalla.
Ennen DC-virtalähdepaneelin asentamista insinöörien tulee varmistaa, että paneelin kokoonpano vastaa sähköjärjestelmää ja paikan olosuhteita. Asennusta edeltävä tarkistuslista voi auttaa estämään vältettäviä käyttöönottoongelmia.
Asennuksen saa suorittaa pätevä sähköhenkilöstö soveltuvien projektispesifikaatioiden, valmistajan ohjeiden ja paikallisten sähkövaatimusten mukaisesti. Oikea käyttöönotto on yhtä tärkeää kuin tuotteen valinta, koska väärä johdotus tai konfigurointi voi vaarantaa muutoin luotettavan laitteen.
Sen ensisijainen tarkoitus on tarjota säädeltyä ja luotettavaa tasavirtaa kriittisille sähkökuormille. Se voi yhdistää vaihtovirta-tasavirtamuunnoksen, akun latauksen, varavirran, DC-jakelun, suojauksen ja valvonnan integroidussa järjestelmässä.
Akkuvaraus mahdollistaa kytkettyjen tasavirtakuormien jatkamisen, kun ensisijainen vaihtovirta katkeaa. Tämä on erityisen tärkeää suoja-, ohjaus-, viestintä- ja hätäjärjestelmille, joita ei voi yksinkertaisesti sammua sähkökatkon aikana.
Aloita tunnistamalla kaikki kytketyt kuormat ja niiden käyttövirrat. Laske normaali jatkuva kuormitus, ota huomioon transientti- tai käynnistysvaatimukset tarvittaessa ja lisää sopiva suunnittelumarginaali tulevaa laajentamista varten. Akun kapasiteetti tulee sitten laskea vaaditun autonomiaajan mukaan.
Monet nykyaikaiset järjestelmät voivat sisältää valvonta- ja viestintätoimintoja. Valitusta kokoonpanosta riippuen käyttäjät voivat pystyä valvomaan parametreja, kuten tasajännitettä, kuormitusvirtaa, akun tilaa, hälytyksiä ja käyttöolosuhteita keskitetyn valvontajärjestelmän kautta.
Jokaiselle asennukselle ei ole olemassa yleistä huoltoväliä. Sopiva aikataulu riippuu laitteen suunnittelusta, akkutekniikasta, ympäristöolosuhteista, käyttömäärästä ja valmistajan suosituksista. Säännöllinen silmämääräinen tarkastus ja sähkötestaus tulisi sisällyttää työmaan ennaltaehkäisevään huolto-ohjelmaan.
Oikein konfiguroidussa järjestelmässä akku syöttää tasavirtaa liitetyille kuormille, kun vaihtovirtalähde ei ole käytettävissä. Siirtymä on suunniteltu säilyttämään kriittisten tasavirtalaitteiden jatkuvuus järjestelmän kapasiteetin ja akun kunnon mukaan.
Ammattimainen valmistaja voi tarjota enemmän kuin itse kaappi. Tekninen konfigurointi, komponenttien koordinointi, suojaussuunnittelu, dokumentaatio, testaus, asennusohjeet ja myynnin jälkeinen tuki voivat kaikki vaikuttaa järjestelmän suorituskykyyn pitkällä aikavälillä.
DC-virtalähdepaneelilla on keskeinen rooli nykyaikaisessa sähköinfrastruktuurissa yhdistämällä säädellyt DC-muunnokset, akkuvarmistus, jakelu, suojaus ja valvonta koordinoiduksi tehojärjestelmäksi. Sähköasemien, teollisuuslaitosten, viestintäinfrastruktuurin, rautatiejärjestelmien ja muiden kriittisten sovellusten osalta luotettava tasavirta voi vaikuttaa suoraan laitteiden saatavuuteen, käyttöturvallisuuteen ja järjestelmän kestävyyteen.
Oikea ratkaisu tulee valita todellisten kuormitusvaatimusten, tasajännitteen, akun autonomian, redundanssin, ympäristöolosuhteiden, suojausvaatimusten, valvontatarpeiden ja tulevan laajennuksen mukaan. Oikea asennus ja ennaltaehkäisevä huolto ovat yhtä tärkeitä luotettavan suorituskyvyn ylläpitämiseksi koko laitteen käyttöiän ajan.
HAGOEtarjoaa DC Power Supply Panel -ratkaisuja asiakkaille, jotka etsivät jäsenneltyä ja luotettavaa lähestymistapaa tasavirran hallintaan. Arvioimalla koko sovelluksen yksittäisen spesifikaation sijaan käyttäjät voivat rakentaa tasavirtajärjestelmän, joka vastaa paremmin heidän käyttövaatimuksiaan ja pitkän aikavälin tavoitteitaan.
