Mikä on GCS-pienjännitekytkinlaite?
Mitkä ovat GCS-kytkinlaitteiden tärkeimmät toiminnot?
Miksi poistettavalla suunnittelulla on väliä?
Mitkä ovat tärkeimmät tekniset parametrit?
Missä GCS-kytkinlaitteita käytetään yleisesti?
Kuinka GCS vertaa GCK-kytkinlaitteita?
Kuinka sinun pitäisi valita GCS-kytkinjärjestelmä?
Miten HAGOE tukee laatua ja vaatimustenmukaisuutta?
Mikä on GCS-pienjännitekytkinlaite?

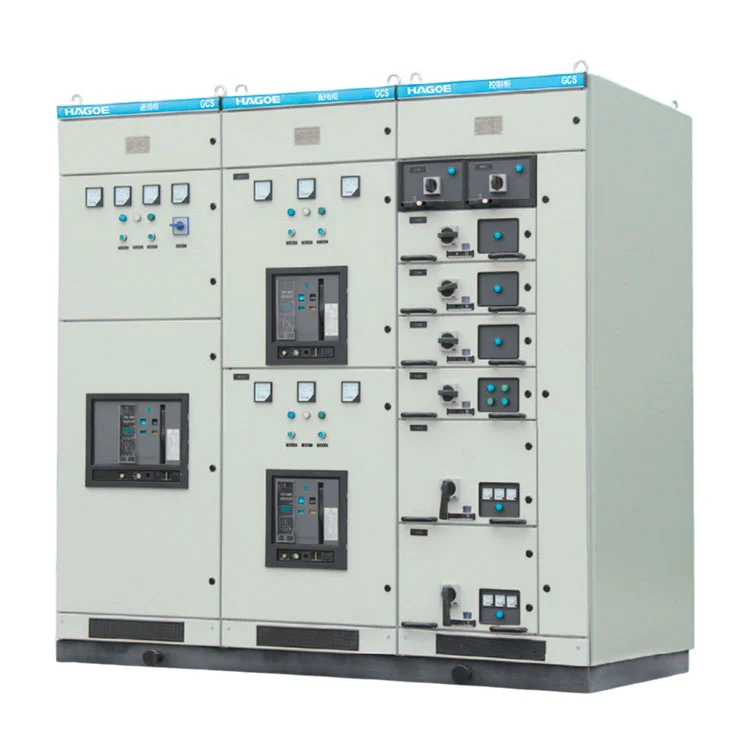

HAGOE GCS Low Voltage Switchgear on irrotettava pienjännitekojeistojärjestelmä, joka on kehitetty laajamittaiseen tehonjakoon, keskitettyyn moottorin ohjaukseen ja loistehon kompensointiin. Se soveltuu kolmivaiheisiin vaihtovirtajärjestelmiin, jotka toimivat 50 Hz tai 60 Hz taajuudella ja joiden tyypilliset nimelliskäyttöjännitteet ovat 380 V, 400 V ja 660 V.
Toisin kuin perusjakokaappi, joka on suunniteltu rajoitetulle määrälle piirejä, GCS on tarkoitettu sähköjärjestelmiin, joissa useita sisään- ja ulosmeneviä syöttöjä, moottorin kuormia ja ohjaustoimintoja on järjestettävä yhdelle strukturoidulle kojeistokokoonpanolle.
Järjestelmä pystyy käsittelemään jopa 4000 A:n nimellisvirtoja, joten se sopii suuriin teollisuustiloihin ja muihin sovelluksiin, joissa on suuria pienjännitekuormia.
Sen arkkitehtuuri tukee myös yhteyksiä PLC:iden, valvontatietokoneiden ja muiden teollisuuden ohjausjärjestelmien kanssa. Tämä tekee GCS:stä erityisen tärkeän tiloissa, joissa sähkönjakelun ja automaation on toimittava osana integroitua infrastruktuuria.
Mitkä ovat GCS-kytkinlaitteiden tärkeimmät toiminnot?
GCS-järjestelmän arvo johtuu sen kyvystä yhdistää useita tärkeitä sähköisiä toimintoja koordinoidussa pienjännitekojeistokokoonpanossa.
Pienjännitevirranjakelu
GCS voidaan konfiguroida tulovirtaa, virtakiskojakoa ja useita lähteviä syöttöpiirejä varten. Tämä järjestely mahdollistaa sähköenergian jakamisen päätuloosastosta eri tuotantolinjoille, laiteryhmille ja apukuormille.
Keskitetty moottorin ohjaus
Teollisuuslaitoksissa on usein suuri määrä moottoreita, jotka käyttävät pumppuja, puhaltimia, kompressoreja, kuljettimia ja tuotantolaitteita. GCS voi sisältää toiminnallisia yksiköitä keskitettyyn moottorin ohjaukseen ja suojaukseen, mikä auttaa järjestämään nämä kuormat rakenteellisen moottorin ohjausarkkitehtuuriin.
Loistehon kompensointi
Loistehokompensointi voidaan sisällyttää projektin vaatimusten mukaan. Kun kompensointilaitteet on oikein suunniteltu osaksi sähköjärjestelmää, ne voivat tukea tehokertoimien hallintaa ja parantaa sähkötehon käyttöä.
Teollisuuden automaation integrointi
Pitkälle automatisoituja tuotantoympäristöjä varten GCS voidaan konfiguroida mittaus-, suojaus-, ohjaus- ja viestintäkomponenteilla. Nämä toiminnot mahdollistavat kytkinlaitteiden liittämisen PLC:iden, valvontatietokoneiden ja laajempien teollisuusautomaatiojärjestelmien kanssa.
- Tulevan ja lähtevän sähkönjako
- Keskitetty moottorin ohjaus
- Piirin suojaus ja mittaus
- Loistehon kompensointi
- PLC- ja valvontajärjestelmien integrointi
- Monipiirinen sähkönhallinta
Miksi poistettavalla suunnittelulla on väliä?
Yksi GCS:n tärkeistä ominaisuuksista on sen irrotettava toiminnallinen yksikköarkkitehtuuri. Sen sijaan, että koko kaappi käsitettäisiin yhtenä kiinteänä sähkökokoonpanona, eri piirit voidaan järjestää toiminnallisiksi yksiköiksi niiden sähköisten roolien ja kuormitustarpeiden mukaan.
Tämä lähestymistapa voi olla arvokas suurissa teollisuusprojekteissa, joissa sähkökuormilla on erilaiset virtaluokat, ohjausvaatimukset ja huoltoaikataulut.
Esimerkiksi tuotantolaitos voi tarvita erilliset piirit moottoreille, pumpuille, puhaltimille, lisälaitteille ja lähteville syöttölaitteille. Irrotettava konfiguraatio tarjoaa rakenteellisen menetelmän näiden toimintojen järjestämiseksi kojeistojärjestelmän sisällä.
Vedettävän arkkitehtuurin tärkeimmät edut
- Joustava piiriorganisaatio:Toiminnalliset yksiköt voidaan järjestää jakelusuunnitelman mukaan.
- Suuri piiritiheys:Useita sähkötoimintoja voidaan järjestää koordinoidun kokoonpanon sisällä.
- Huoltomukavuus:Ulosvedettävä rakenne voi yksinkertaistaa pääsyä yksittäisiin toiminnallisiin yksiköihin huollon aikana.
- Sovelluksen joustavuus:Arkkitehtuuri soveltuu jakelu-, moottorinohjaus- ja automaatiosuuntautuneisiin projekteihin.
- Järjestelmän laajennus:Strukturoitu konfiguraatio voidaan mukauttaa projektikohtaisiin piirivaatimuksiin.
Laitteissa, joissa on useita syöttölaitteita ja jatkuvat tuotantovaatimukset, nämä ominaisuudet voivat tehdä vedettävistä kojeistoista tärkeän huomion sähköjärjestelmän suunnittelussa.
Mitkä ovat tärkeimmät tekniset parametrit?
Tekniset tiedot tulee aina vahvistaa lopulliseen projektisuunnitelmaan, sähkökuormitusaikatauluun ja sovellettaviin standardeihin. Seuraavat parametrit tiivistävät GCS-järjestelmän tärkeimmät tekniset tiedot.
| Parametri | Erittely |
|---|---|
| Pääpiirin nimellisjännite | 380V / 400V / 660V AC |
| Nimellistaajuus | 50Hz / 60Hz |
| Nimellinen eristysjännite | 690V / 1000V |
| Vaakakisko nimellisvirta | Jopa 4000A |
| Pystyvirtakisko nimellisvirta | 1000A |
| Kiskojen lyhytkestoinen virta | 50kA / 80kA, 0,1s |
| Virtakiskon huippukestovirta | 105kA / 176kA |
| Pääpiirin teho-taajuustestijännite | 2500V / 1 min |
| Apupiirin teho-taajuustestijännite | 1760 V / 1 min |
| Suojaustaso | IP30 / IP40 |
Nämä parametrit osoittavat, miksi GCS:ää yleensä harkitaan suuren kapasiteetin teollisissa pienjännitesovelluksissa yksinkertaisen loppukäyttäjän jakelun sijaan. Lopullinen kokoonpano tulee valita kuormitusominaisuuksien, oikosulkuvaatimusten, ympäristöolosuhteiden ja projektin eritelmien mukaan.
Missä GCS-kytkinlaitteita käytetään yleisesti?
GCS on suunniteltu sovelluksiin, joissa sähkönjakelu sisältää useita piirejä, merkittäviä kuormia ja keskitettyjä ohjausvaatimuksia. Sen sovellusalue kattaa useita vaativia teollisuus- ja kaupallisia ympäristöjä.
Voimalaitokset
Sähköntuotantolaitoksissa GCS:ää voidaan käyttää pienjännitteisissä apuvoimajärjestelmissä sähkön jakamiseen apulaitteille, moottoreille ja muille pienjännitekuormille.
Petrokemian laitokset
Petrokemian tehtaat toimivat usein jatkuvasti ja ovat vahvasti riippuvaisia automatisoiduista laitteista. GCS tukee pienjännitejakelua ja keskitettyä moottorin ohjausta pumppuille, puhaltimille, kompressoreille ja niihin liittyville tuotantolaitteille.
Metallurgia ja raskas teollisuus
Suuret tuotantolinjat voivat vaatia useita suuritehoisia moottoripiirejä ja syöttölaitteita. GCS tarjoaa jäsennellyn alustan näiden piirien järjestämiseen samalla kun se tukee keskitettyä ohjausta ja suojausta.
Tekstiilien valmistus
Tekstiilitehtaissa voi olla useita sähkökäyttöisiä koneita, jotka toimivat koordinoiduissa tuotantoprosesseissa. Keskitetty pienjännitekojeistojärjestelmä voi auttaa järjestämään jakelu- ja moottorinohjauspiirejä.
Korkeat rakennukset
Suuret rakennukset voivat vaatia myös keskitettyä pienjännitejakelua valaistukseen, laitteisiin ja muihin sähkökuormiin. GCS voidaan ottaa huomioon, kun jakelujärjestelmä vaatii suurempaa kapasiteettia ja useita koordinoituja piirejä.
Kuinka GCS vertaa GCK-kytkinlaitteita?
GCS ja GCK liittyvät molemmat irrotettaviin pienjännitekojeistosovelluksiin, mutta hankkeen vaatimusten tulisi määrittää, mikä arkkitehtuuri on sopiva. GCK yhdistetään yleisesti teollisuuden pienjännitteen jakeluun ja moottorin ohjaukseen, kun taas GCS on suunnattu suurikapasiteettisiin, tiheisiin ja pitkälle automatisoituihin sovelluksiin.
| Harkinta | GCS | GCK |
|---|---|---|
| Tyypillinen sovellus | Laajamittainen jakelu- ja automaatiosuuntautuneita järjestelmiä | Teollinen jakelu ja moottorinohjaus |
| Arkkitehtuuri | Irrotettavat toiminnalliset yksiköt | Irrotettavat toiminnalliset yksiköt |
| Järjestelmän kapasiteetti | Jopa 4000A nimellisvirtakonfiguraatio | Valitaan projektikokoonpanon mukaan |
| Moottorin ohjaus | Tuettu | Yhteinen sovellus |
| Automaatiointegraatio | Soveltuu PLC- ja valvontajärjestelmien integrointiin | Riippuu projektin kokoonpanosta |
| Loistehon kompensointi | Voidaan yhdistää suunnittelun mukaan | Projektiriippuvainen |
Vertailua ei pidä pitää yleisenä laitevalintasäännönä. Sähköinsinöörien tulee arvioida koko kuormitusprofiili, piirijärjestely, automaatiovaatimukset, asennusolosuhteet ja sovellettavat standardit ennen kojeistoarkkitehtuurin valitsemista.
Kuinka sinun pitäisi valita GCS-kytkinjärjestelmä?
Sopivan GCS-kokoonpanon valitseminen vaatii muutakin kuin nimellisvirran tarkistamista. Oikein suunnitellun järjestelmän tulee sovittaa kojeiston koko sähkönjakeluarkkitehtuuriin.
1. Määritä järjestelmän jännite
Varmista, toimiiko projekti 380V, 400V vai 660V jännitteellä ja tarkista tarvittava taajuus, eristystaso ja muut sähköiset ominaisuudet.
2. Laske kuorma ja virta
Analysoi tuleva teho, syöttökuormat, moottorin kuormat ja tulevat kapasiteettivaatimukset. Virtakiskon ja toiminnallisen yksikön nimellisarvot tulee valita todellisen sähkösuunnittelun mukaan.
3. Määritä piirien lukumäärä
Luettele saapuvat syöttölaitteet, lähtevät syöttölaitteet, moottorin ohjauspiirit, apupiirit ja muut toiminnalliset vaatimukset ennen kaappijärjestelyn viimeistelyä.
4. Arvioi automaatiovaatimukset
Jos laitoksessa käytetään PLC:itä, teollisuustietokoneita tai valvontajärjestelmiä, määritä tarvittavat mittaus-, suojaus-, ohjaus- ja tiedonsiirtorajapinnat kojeiston suunnitteluvaiheessa.
5. Harkitse huoltovaatimuksia
Jatkuvassa tuotantolaitoksessa ylläpidon saavutettavuus ja toiminnallisten yksiköiden organisaatio voivat olla tärkeitä tekijöitä määritettäessä sopivaa irrotettavaa kokoonpanoa.
- Nimellisjännite ja -taajuus
- Kokonais- ja yksittäinen piirivirta
- Oikosulkukestävyysvaatimukset
- Toiminnallisten yksiköiden lukumäärä ja tyyppi
- Moottorin ohjausvaatimukset
- Reaktiivisen kompensoinnin vaatimukset
- Automaatio- ja viestintärajapinnat
- Kaapin mitat ja asennustila
- Ympäristö- ja suojeluvaatimukset
Miten HAGOE tukee laatua ja vaatimustenmukaisuutta?
Teollisuuden kojeistoissa valmistuksen laatu liittyy läheisesti sähköturvallisuuteen, luotettavuuteen ja pitkäaikaiseen käyttösuoritukseen. HAGOE ilmoittaa, että sen tuotanto toimii ISO9001-, ISO14001- ja ISO45001-hallintajärjestelmien mukaisesti ja soveltaa prosessipohjaista laadunvalvontaa koko sähkölaitteiden valmistuksen ajan.
GCS:n laadunvalvontatoiminnot sisältävät komponenttien tarkastuksen, kaapin valmistuksen, virtakiskotarkastuksen, toiminnallisten yksiköiden kokoonpanon, toissijaisen valvonnan tarkastuksen ja koko kaapin testauksen.
| Laadunvalvontavaihe | Ensisijainen painopiste |
|---|---|
| Komponenttien vahvistus | Sähkökomponenttien malli, luokitus ja yhteensopivuus |
| Kaapin valmistus | Laserleikkaus, CNC-taivutus ja kokoonpanotarkkuus |
| Kiskojen tarkastus | Kiskojen tekniset tiedot, liitännät, asennus ja eristys |
| Toiminnallisen yksikön tarkastus | Mekaaninen rakenne, kokoonpano ja sähköliitännät |
| Toissijainen valvontatarkastus | Ohjausjohdot, liittimet, mittaus- ja signaalipiirit |
| Täydellinen kaappitestaus | Toimitusta edeltävä tarkastus ja sähköisen suorituskyvyn testaus |
GCS-järjestelmä on suunniteltu sovellettavien pienjännitekytkin- ja ohjauslaitteiden standardien mukaisesti, mukaan lukien IEC 439-1, GB/T 7251, ZBK 36001 ja GB/T 7251.12-2013. Tarkat standardit, komponenttien valinta ja testausvaatimukset tulee vahvistaa kohdemarkkinoiden ja projektin spesifikaatioiden mukaisesti.
Lisätietoja HAGOE:stapienjännitekojeistoratkaisut, ostajat voivat tarkastella tuotevalikoimaa ja vertailla eri kaappikokoonpanoja sovellusvaatimustensa mukaan.
Usein kysytyt kysymykset
Mihin GCS-pienjännitekytkinlaitetta käytetään pääasiassa?
GCS:ää käytetään pääasiassa pienjännitteisen virranjakelun, keskitetyn moottorin ohjauksen ja loistehon kompensoimiseen suurissa teollisissa ja kaupallisissa sähköjärjestelmissä. Tyypillisiä käyttökohteita ovat voimalaitokset, petrokemian laitokset, metallurgia, tekstiililaitokset ja korkeat rakennukset.
Mikä on GCS:n suurin nimellisvirta?
GCS-järjestelmä voidaan konfiguroida nimellisvirralle 4000A asti. Lopullinen virran määrä riippuu tulopiiristä, virtakiskon suunnittelusta, syöttölaitteen kokoonpanosta ja projektin yleisistä vaatimuksista.
Mitä jännitteitä GCS:lle on saatavana?
GCS on suunniteltu 380 V, 400 V ja 660 V pienjännitteisille vaihtovirtajärjestelmille, joiden nimellistaajuudet ovat 50 Hz tai 60 Hz.
Voidaanko GCS:ää käyttää keskitettyyn moottorin ohjaukseen?
Kyllä. GCS voi sisältää moottorin ohjaukseen liittyviä toiminnallisia yksiköitä teollisuusmoottoreiden, kuten pumppujen, puhaltimien ja kompressorien, keskitettyyn jakeluun, ohjaukseen ja suojaamiseen.
Voidaanko loistehokompensointi sisällyttää GCS:ään?
Kyllä. Loistehokompensointi voidaan sisällyttää projektin sähkösuunnittelun ja tehokertoimen hallintavaatimusten mukaisesti.
Voiko GCS integroida PLC- tai teollisuusohjausjärjestelmiin?
Kyllä. Projektin konfiguraatiosta riippuen GCS voi sisältää mittaus-, suojaus- ja ohjauskomponentteja ja liitännän PLC:ihin, valvontatietokoneisiin ja muihin teollisuusautomaatiojärjestelmiin.
Rakenna jäsennellympi teollinen sähkönjakelujärjestelmä HAGOE:n avulla
GCS tarjoaa joustavan alustan monimutkaisten sähköjärjestelmien organisointiin projekteihin, jotka vaativat korkean kapasiteetin pienjännitejakelua, keskitettyä moottorin ohjausta, irrotettavia toiminnallisia yksiköitä ja automaatiointegraatiota. HAGOE voi tukea projektikohtaisia kojeistovaatimuksia jännitteen, virran, piirien määrän, moottorin kuormituksen, automaatiotoimintojen ja asennusolosuhteiden perusteella. Jos hankit luotettavaaGCS pienjännitekytkinlaitteetratkaisu teolliseen tai kaupalliseen projektiin,ota meihin yhteyttäsähköiset tekniset tiedot, kuormitusvaatimukset ja projektin tiedot keskustellaksesi sopivasta kokoonpanosta, teknisestä ratkaisusta ja tarjouksesta.
